Измеряем индуктивность и ёмкость без LC метра

Обсуждаем рождающиеся мысли и результаты экспериментов.

Измеряем индуктивность и ёмкость без LC метра

Сообщение Myp » 28 фев 2008, 16:07

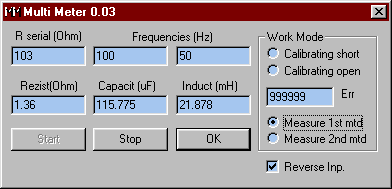

http://www.i-adrian.home.ro/

цитирую с кулера
Вот смотрите - есть звуковая карта, у которой есть вход. С входа мы можем сигнал оцифровать и узнать его параметры - амплитуду и частоту (ну фазу можем еще узнать в какой-то момент времени). И есть выход, на который можно выводить сигнал тоже известной нам частоты и амплитуды (по крайней мере амплитуду можно отъюстировать). Так вот, если карточка полнодуплексная (т.е. оцифровывать может одновременно с выводом сигнала наружу), то помещая между выходом и входом различные пассивные элементы (емкость, сопротивление и индуктивность), можно параметры этих элементов измерять.


тоесть берём втыкаем в звуковуху парочку джеков от которых идёт 2 зажима
и можем мерять совершенно запросто индуктивности и ёмкости

от 0.22 uF вплоть до 1000 uF, с частотой выставленной на 100/1000 и 20 Ohm резистором


у кого какие есть мысли по этому поводу ?:)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15942
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Измеряем индуктивность и ёмкость без LC метра

Сообщение avr123.nm.ru » 28 фев 2008, 17:31

Если карта обычная то внешний генератор поможет пожалуй. Наверно и на прямоугольнике можно измерения сделать. Тогда генератор на таймере LM555 например.

=========

Прога осциллограф для звуковой карты с кучей инстрементов обработки сигнала есть в низу библиотеки - той куда посылаю в своем курсе по AVR.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Измеряем индуктивность и ёмкость без LC метра

Сообщение Myp » 28 фев 2008, 17:42

а зачем внешний генератор?

прога сама генерит сигнал

жаль тока низя выбирать аудиоустройство в проге

ато воткнул писиайную карту с подпаянными разъёмами и меряй в своё удовольствие
а тут видимо работает тока с основным аудиоустройством
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15942
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Измеряем индуктивность и ёмкость без LC метра

Сообщение Victorovych » 29 фев 2008, 13:24

Думаю внешний генератор не подойдет, сигнал нужно генерировать именно звуковухой, чтобы фазовый сдвиг определять
Аватара пользователя
Victorovych

Сообщения: 491
Зарегистрирован: 20 сен 2007, 11:44
Откуда: Харьков
Skype: Victorovych_FF
прог. языки: ASM
ФИО: Иван ВикторОвич

Re: Измеряем индуктивность и ёмкость без LC метра

Сообщение Myp » 29 фев 2008, 13:29

ничего не нужно
программа уже написана и работает!

все обычные карты полнодуплексные
тоесть пишут и воспроизводят одновременно


я хотел просто узнать кто что думает по поводу точности такого метода?
мб ктото чтото подобное встречал?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15942
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
