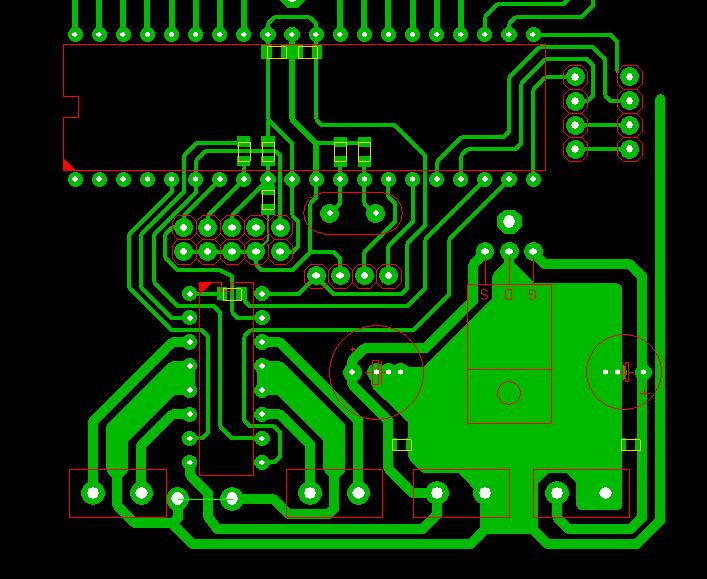

ну вот что пока набросалось ... пока-что пользую тока лэй аут ...

Duhas писал(а):ну вот что пока набросалось ... пока-что пользую тока лэй аут ...

Это чем смотреть вообще? Может GIF-ку выложишь?

Смотреть прогой SprintLayout, но тока я ничего не понял, хоться детальки подписали, да и схему принципиальную, было бы неплохо.

подписать пока некогда.. разведу сначала ...

Duhas, а как же вот это:

=DeaD= в первом посте писал(а):неспеша ваяю плату контроллера, которую будет легко повторить или распаять самому (поэтому не используем SMD-компоненты).

Duhas писал(а):подписать пока некогда.. разведу сначала ...

Какой-то обрубок а где диоды для Л293? а где какие разъемы?
И еще 7805 своим корпусом замыкает 2 своих вывода (у него же снизу металлизация)

Добавлено спустя 31 минуту 19 секунд:
Радиатор для драйвера двигателей сделал там где есть думаю хватит. Там же не будет в постоянном режиме серьезная мощность сбрасываться...

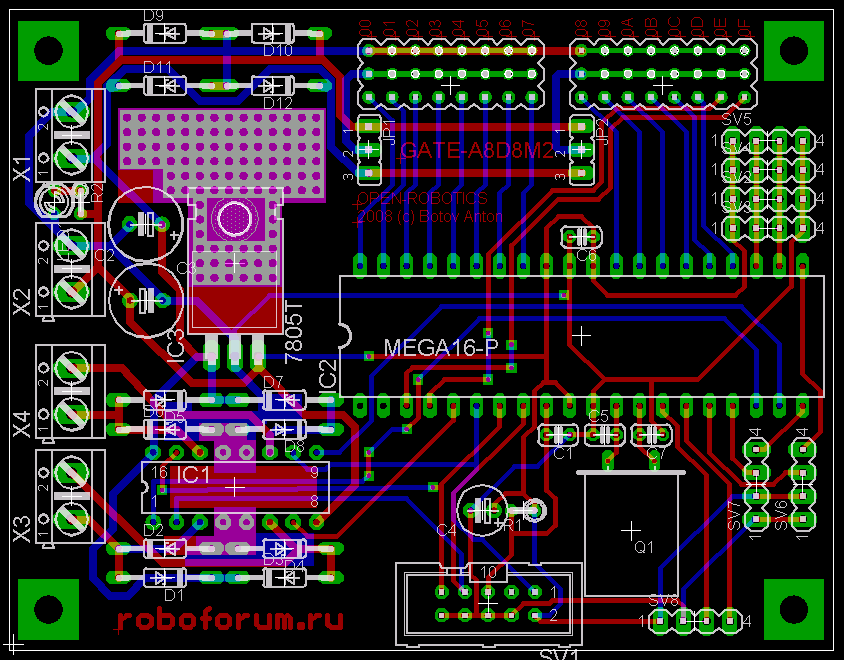

Итак картинка новой печатки и сама печатка+схема в формате EAGLE 4.13:

А разводил автоматом, Dead?

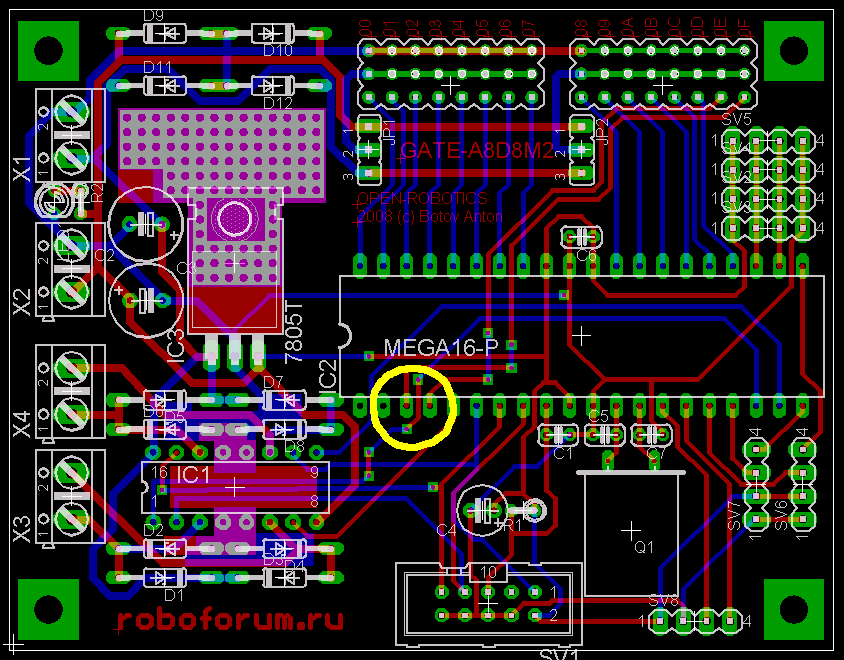

Я вот на картинке обвел желтым кружочком лишний на мой взгляд переход...

Digit писал(а):А разводил автоматом, Dead?
Я вот на картинке обвел желтым кружочком лишний на мой взгляд переход...


Не все смогут сделать паяльную маску да и без неё дешевле заказывать... а ты когда-нибудь развлекался со паяльником, пытаясь разъединить "слипшиеся" при пайке ноги МК с проведенной между ними снизу дорожкой?

Ну хорошо, тогда пройди по дорожке ниже и выкинь другой лишний переход! Зачем с красного слоя на синий переходить после прохода между ногами МК?

Digit писал(а):Duhas, а как же вот это:

=DeaD= в первом посте писал(а):неспеша ваяю плату контроллера, которую будет легко повторить или распаять самому (поэтому не используем SMD-компоненты).

кхм.. смд паяется даже 100Вт паяльником ... и большй прямоты рук не нада .. юзайте глицеринвый флюс... только аккуратна он электропроводен ( и бывают глюки если н дета останется...

да и плотность хочется сделать большой.. и мне лично этт шлюз не нужен... я сделай свой вариант платы, хотите - пользуйтесь.. хотите - нет.. для меня никогда не лишний опыт ..

Digit писал(а)::D Ну хорошо, тогда пройди по дорожке ниже и выкинь другой лишний переход! Зачем с красного слоя на синий переходить после прохода между ногами МК?

А вот это да - лопух

кстати что за деталюха около резистора между разъемами X1 и X2 ?

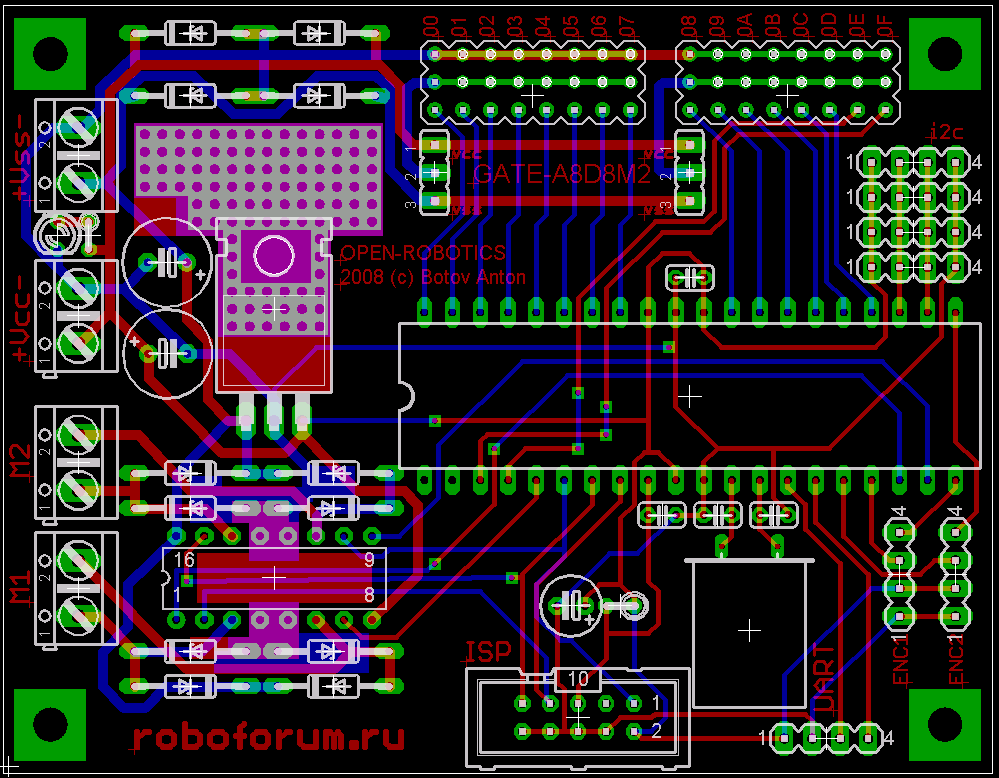

Убрал лишний переход, подписал на верхнем слое всё что придумал

Поправленная версия:

Добавлено спустя 35 секунд:

Duhas писал(а):кстати что за деталюха около резистора между разъемами X1 и X2 ?

Светодиод

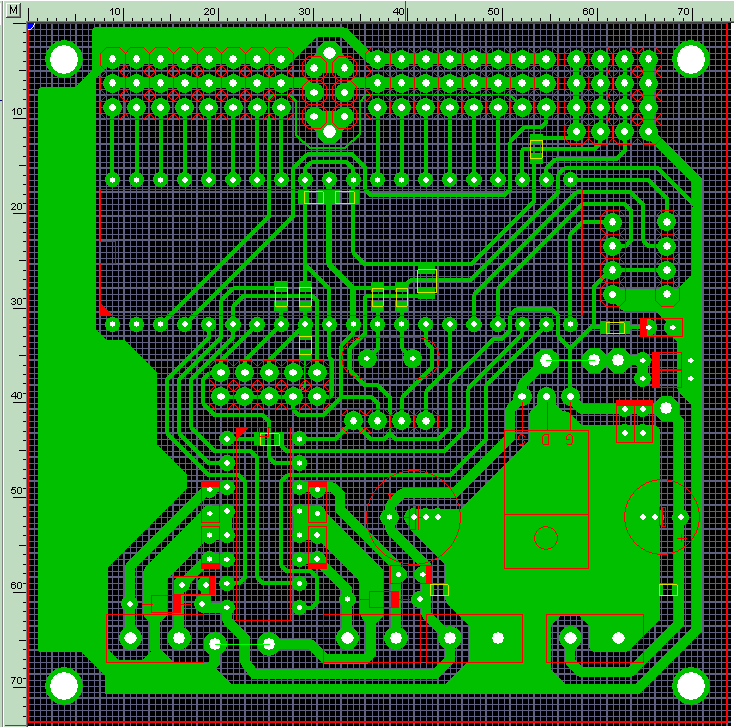

до меня дошло )) вопщем пока без подписи... если интересует могу подписать.. соответствие не полное ... добавлен 1 кондер на питании на ножках мк.. питание в некоторых слуаях идет через перемыки смд, это даже плюс.. будут служить дросселями.. существует 3 проводных перемычки: 1 - земля под драйвером движков.. 2 и 3 - питание к перемычкам для верхних групп разъемов.. разъемы оставлены в тех группах что и раньше ... такчто с ними все должно быть ясно и без подписи.. размер 74х74.. в архивах бмп и лэй файлы... ибо жпг уж очень ужасный...

Duhas писал(а):до меня дошло )) вопщем пока без подписи... если интересует могу подписать.. соответствие не полное ... добавлен 1 кондер на питании на ножках мк.. питание в некоторых слуаях идет через перемыки смд, это даже плюс.. будут служить дросселями.. существует 3 проводных перемычки: 1 - земля под драйвером движков.. 2 и 3 - питание к перемычкам для верхних групп разъемов.. разъемы оставлены в тех группах что и раньше ... такчто с ними все должно быть ясно и без подписи.. размер 74х74.. в архивах бмп и лэй файлы... ибо жпг уж очень ужасный...

Ну и вот зачем ты это сделал? Мне теперь мой модуль не нравится... Потому что у меня он 100х80 А я уже завтра хотел отдать его в производство

Эх... пойду терзать EAGLE что-ли...

Добавлено спустя 7 минут 22 секунды:
Хотя нет, я передумал сначала сделаем так как есть, а потом следующую версию будем делать уже улучшенную и дополненную - заодно поймём что в этой версии накосячили
