Штрих-код мишени на полу

Обсуждаем рождающиеся мысли и результаты экспериментов.

Штрих-код мишени на полу

Сообщение Strijar » 25 окт 2007, 14:28

Идея навеяна темой МиниБота, о том что датчики линий могут читать штрих код. Я давно думаю что-бы такой сделать для ориентирования робота по квартире. Предлагаю пообсуждать! Идея сделать штрих-код мишени. Круглые! Размером больше чем робот. При этом если сделать сам код в виде неразорваных колец - можно просто кодировать метку. Т.е. робот наезжает одним из датчиков, потом доворачивает что-бы второй включился - при этом мордой он оказывается к центру, далее просто едет прямо и читает код. Но можно сделать код и с секторами - наезжает, доворачивает на центр, доезжает до центра. А далее уже интересней - он крутится вокруг центра и читает код по окружности. Зачем? Вспомним "рыцаря на распутье" ;) Это указатель! В одной мишени можно заложить несколько направлений. Или просто использовать в качестве компаса.
Аватара пользователя
Strijar

Сообщения: 587
Зарегистрирован: 28 авг 2006, 17:09
Откуда: Всеволожск (СПб)
прог. языки: С, Dao, Lua, VHDL, Verilog
ФИО: Олег Белоусов

Re: Штрих-код мишени на полу

Сообщение Myp » 25 окт 2007, 15:00

Strijar писал(а):Т.е. робот наезжает одним из датчиков, потом доворачивает что-бы второй включился - при этом мордой он оказывается к центру, далее просто едет прямо и читает код.

косяк
нуно тогда ещё сенсор ровно по центру чтоб робот прочитал код который окажется между колёс когда робот подъедет к центру мишени
и это значит нужно делать код в виде не мишени а в виде колец сатурна с пустым центром чтоб робот стабильно проезжал все кольца и считывал код

но лучше просто распечатать на формате А1 сеточку

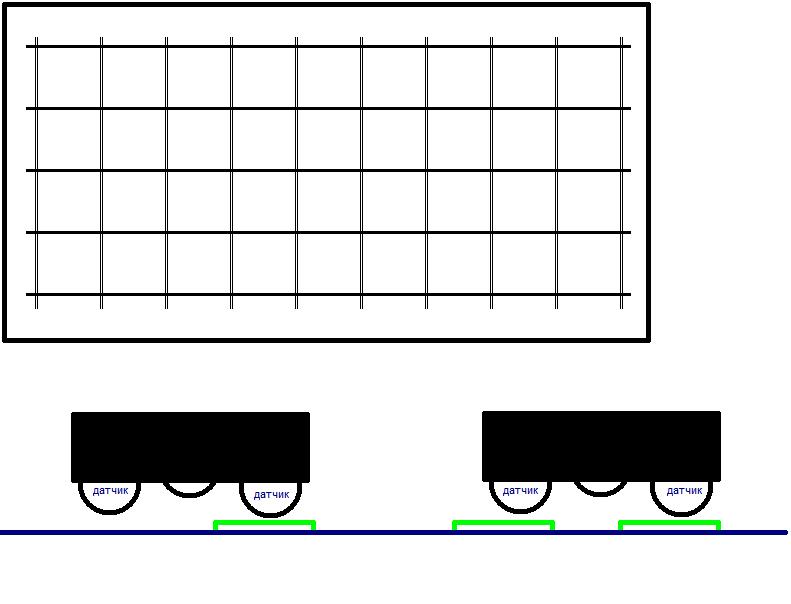

горизонтальные линии одинарная а вертикальные линии двойные
