простой умный зарядник акков

Обсуждаем рождающиеся мысли и результаты экспериментов.

простой умный зарядник акков

Сообщение Myp » 26 апр 2007, 23:17

чёто гдето видел вроде но найти не могу


собсно есть девайс
акумулятор свинцово-гелевый 6В 1.2Ач
напряжение зарядки 7.3-7.5 В  ток 0.36А(написано initial current 0.36А это я так понимаю ток зарядки?)


апноут для авр универсальный зарядник смотрел, но там чёто  электрическая схема больно сложная...
нет ли чего попроще, с малым количеством деталей??
но чтоб оставались интеллектуальные функции
тоесть разряд акумулятора до нужных 5в
(в картинке из даташита нарисовано что типа если в цикле работы разряд будет не ниже 5 вольт то время жизни акка максимальное, около 3х лет)
и после этого заряд до нужной величины
хочется ещё приделать к акумулятору термодатчик чтоб не допускать нагрева


ну или может кто посоветует как это можно сделать?
хочется собрать на чёмнить маленьком вроде тини 12-13 и десятка деталек с реле(реле чтоб упростить смену режимов)


есть мысль использовать реле которое включает какуюнить спираль
которая будет разряжать акумулятор производя тепло из электричества
и при достижении нужного напряжения(adc его мерить будет, например каждые 30 минут)
переключать реле на зарядку от стабилизированных 12 вольт(компутерный  бп)
акумулятор у меня один единственный с известными хар-ками
так что многофункциональность не нужна


в принципе нужна 2 ноги для ADC(градусник и напряжение батареи)
и две ноги для переключения релюх
плюс алгоритм разряда заряда


у кого есть какие соображения предложения или вобще мысли по этому поводу??
или может гдето видели как разчто мне надо??
ато акумулятор потихоньку разряжается и скоро мне несчем будет опыты ставить...
Вложения

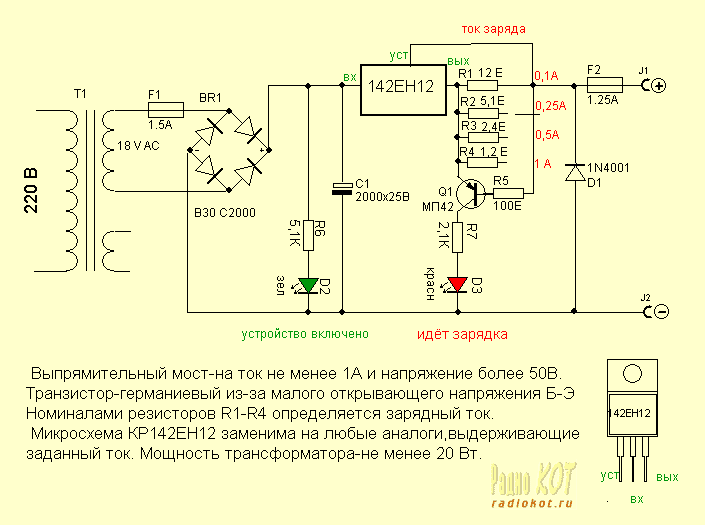

вот схемка зарядника
я думаю использовать такую схему
только хочется туда ещё приделать простейшую систему разряда
и контроль температуры
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15931
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение Chooze » 30 апр 2007, 12:22

Зарядка - то-что надо. На микрухе собран источник постоянного тока. Там только за временем зарядки следить надо. присобач к ентому делу таймер. мона еще за напругой следить на акке - как достигнет номинала так и зарядять хватит. Вот толко не знаю для гелиевых есть проблема с сульфатами - надо заряжать симметричным током - импульсами - зарядка ном током , и в промежутку м/у импульсами разрядка через  резюк ток 100ма. Дело в том что в гелевом нет циркуляции - сульфат зло!!!
Chooze

Сообщения: 79
Зарегистрирован: 03 фев 2007, 20:24
Откуда: Омск

Сообщение AlphA » 14 июн 2007, 10:46

Где бы найти лучше зарядник для Li-ion акков (банки от ноутов).
Параметры: 5 банок последовательно, ток заряда 1-2А, заряд в 2 этапа (как в теории): стабилизированным током до 4,25в и потом дозаряд стабилизарованным напряжением до тока 0,05С.
То, что я придумал, содержит много релюшек (по одной на банку), аналоговые мультплексоры и конечно же AVR'ку :)
AlphA

Сообщения: 111
Зарегистрирован: 21 апр 2005, 01:19
Откуда: Екб
