радиомаяк-робот-2

Обсуждаем рождающиеся мысли и результаты экспериментов.

радиомаяк-робот-2

Сообщение qwerty1000 » 14 мар 2007, 16:37

Cоздаю новую тему, т.к. в первой (http://www.roboforum.ru/viewtopic.htm?t=2092) обсуждались разные приемы, здесь же хочу чтобы поругали именно такую схему:

Попал в руки GPS премник Globalsat BU-353, выносной, на машину. Вот что там имеем:
- Сам протокол, его описание http://www.navgeocom.ru/support/nmea/index.htm
1. Гринвичское время на момент определения местоположения.
2. Географическая широта местоположения.
3. Север/Юг (N/S).
4. Географическая долгота местоположения.
5. Запад/Восток (E/W).
6. Индикатор качества GPS сигнала:
0 = Определение местоположения не возможно или не верно;
1 = GPS режим обычной точности, возможно определение местоположения;
2 = Дифференциальный GPS режим, точность обычная, возможно определение местоположения;
3 = GPS режим прецизионной точности, возможно определение местоположения.
7. Количество используемых спутников (00-12, может отличаться от числа видимых).
8. Фактор Ухудшения Точности Плановых Координат (HDOP).
9. Высота антенны приёмника над/ниже уровня моря.
10. Единица измерения высоты расположения антенны, метры.
11. Геоидальное различие - различие между земным эллипсоидом WGS-84 и уровнем моря(геоидом), ”-” = уровень моря ниже эллипсоида.
12. Единица измерения различия, метры.
13. Возраст Дифференциальных данных GPS - Время в секундах с момента последнего SC104 типа 1 или 9 обновления, заполнено нулями, если дифференциальный режим не используется.
14. Индификатор станции, передающей дифференциальные поправки, ID, 0000-1023.
15. Контрольная сумма строки.

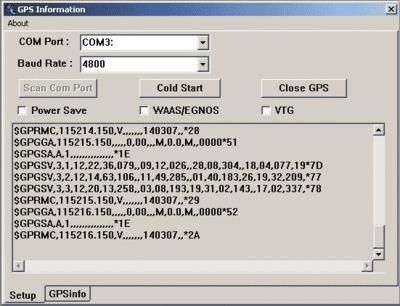

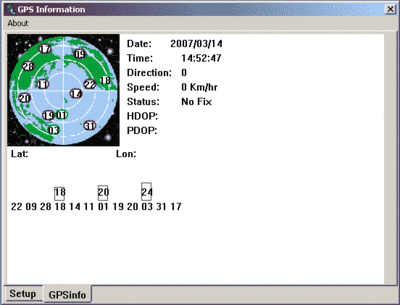

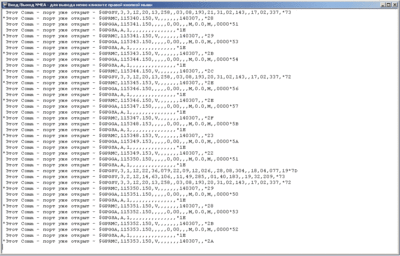

- пара консолей, получение сигнала в реальном времени, см картинки. Качество приема не очень (центр), некоторые ячейки пропущены, в виду отсутствия надежного приема. Задача должна быть реализована не в городе. На открытом простанстве с минимумом возможных помех.
- пара GPS RINO (http://www.garmin.com/products/rino120/). Один у хозяина, другой у робота. Робот принимает сигналы, распознает координаты и движется в нужном направлении, объезжая препятствия, но сохраная направление.
- в качестве мозгов используется компьютер (ноутбук).

Программинг пока не обсуждаю, но виже здесь возможное решение задачи. Что скажете? Не является ли это решением для следования за человеком?
Вложения
Аватара пользователя
qwerty1000

Сообщения: 174
Зарегистрирован: 18 янв 2007, 18:32
Откуда: Moscow

Сообщение Myp » 14 мар 2007, 17:46

а собсно в чём вопрос то?
- пара GPS RINO

вроде уже обсуждали что это лучший вариант

можно 2 простых самых дешёвых но тогда к тому который у хозяина надо простенький передатчик типа 5000 чтоб он  отсылал координаты роботу
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15946
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение qwerty1000 » 14 мар 2007, 18:36

- рино работают только в паре.
- раньше конкретики не было, а тут вроде (как мне кажется) все достаточно просто реализуется.

вопрос в точности геокоординат по отношению к поверхности земли, т.е. чем ближе к экватору, тем точность будет ниже. девайс будет ездить в центральной части РФ, т.е. это точность чуть подрастет.
но все равно выходит погрешность не малая
Размер пятна/сетки геокоординат:
40,000/24/60/60=460 метров - экватор
и ок. 150 метров в РФ.

считаем дальше. кол-во спутников повышают точность. WAASа у нас нет (только в США), занчит ловить нужно не менее 20-30 спутников, что возможно лишь на РИНО 530.

Итог: фича следования за человеком ок. 1200 у.е...  :shock:
Аватара пользователя
qwerty1000

Сообщения: 174
Зарегистрирован: 18 янв 2007, 18:32
Откуда: Moscow

Сообщение KiCom » 15 мар 2007, 11:53

qwerty1000 ты сомневаешься в точности GPS? Я пользуюсь GPS с 98 года даже у модели этого года точность ниже 10 метров не опускалась. Помойму ни один приемник не может поймать 20-30 спутников мой может поймать максимум 12.
KiCom

Сообщения: 345
Зарегистрирован: 22 окт 2005, 11:15
Откуда: Красноярск

Сообщение qwerty1000 » 15 мар 2007, 12:30

KiCom писал(а):qwerty1000 ты сомневаешься в точности GPS? Я пользуюсь GPS с 98 года даже у модели этого года точность ниже 10 метров не опускалась. Помойму ни один приемник не может поймать 20-30 спутников мой может поймать максимум 12.


я просто ищу решение. ГЛОНАС наврядли даст более точное положение. А штатовского WAASa у нас нет, но он дает точность до 0.5 метра (система наземных репитеров, читай спутников)
Аватара пользователя
qwerty1000

Сообщения: 174
Зарегистрирован: 18 янв 2007, 18:32
Откуда: Moscow

Сообщение KiCom » 15 мар 2007, 12:39

ГЛОНАС вообще запущен? Еще не видел ни одного приемника.
KiCom

Сообщения: 345
Зарегистрирован: 22 окт 2005, 11:15
Откуда: Красноярск

Сообщение maktep » 15 мар 2007, 12:41

KiCom, ГЛОНАСС появится в широком круге в конце этого года.
Но однако я уже слышал что некоторые смогли найти где-то приемники для ГЛОНАССа... не помню кто говорил только.
Аватара пользователя
maktep
Правохранитель

Сообщения: 197
Зарегистрирован: 23 фев 2007, 02:23
Откуда: Зеленоград
