Идея клавиатуры

Обсуждаем рождающиеся мысли и результаты экспериментов.

Идея клавиатуры

Сообщение esisl » 10 май 2015, 18:43

Поломался у ребёнка игрушечный телефон, потом на нас рухнула реклама какого-то дебильного медвежонка с кнопками.
А я подумал, что прикольные клавиатуры под картинку для детских игрушек можно делать на коленке.
Собственно это ещё более упрощённый вариант той клавы, что я на фенобота ставил.

Рисуем картинку (каракули - ребёнок помогал :) ).

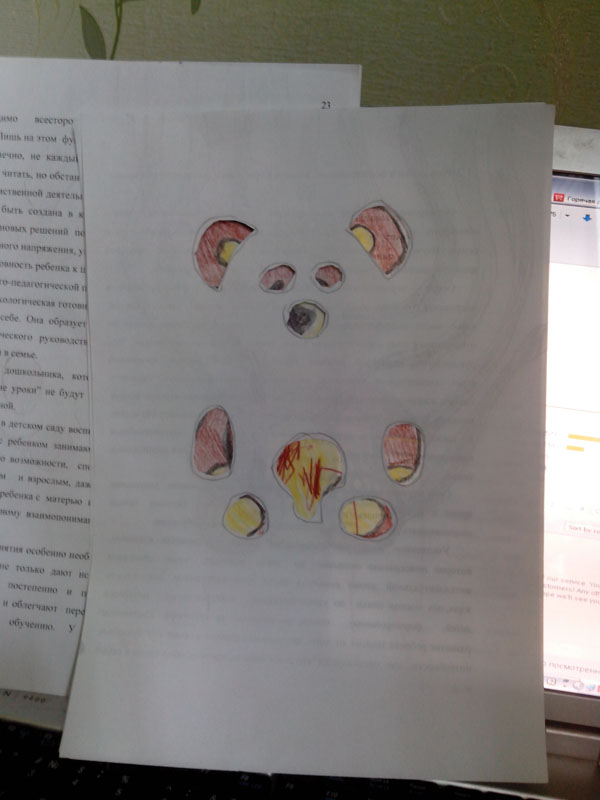

Накладываем листок, отмечаем и прорезаем места будущих кнопок. В данном случае - уши, глаза, нос, лапы, живот.

Полученный "бутерброд" проверяем - работает.

А вот что дальше - я пока не знаю :)
По идее под каждую кнопку надо звуковой трек, как это обычно в игрушках и делается. И вот тут у арджунки - траблы :(
Памяти-то там с гулькин хвост :(
Вложения

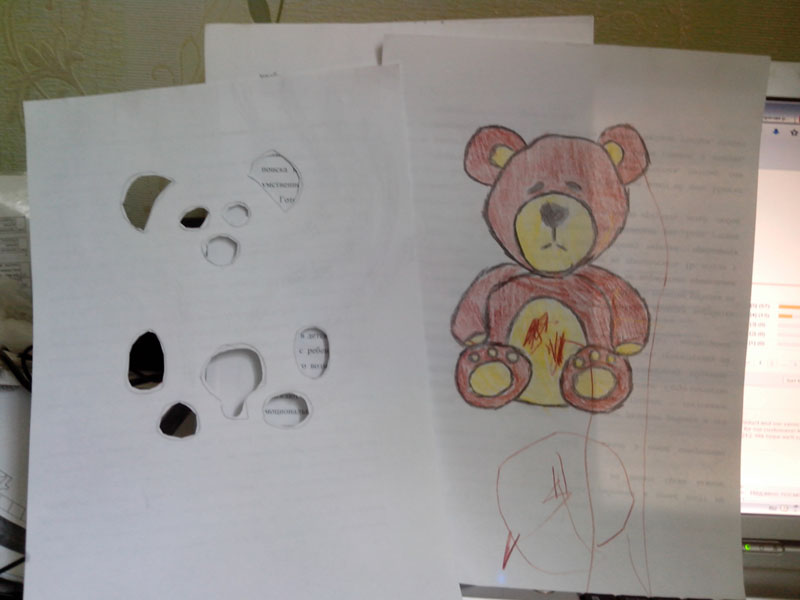

складываем всё вместе

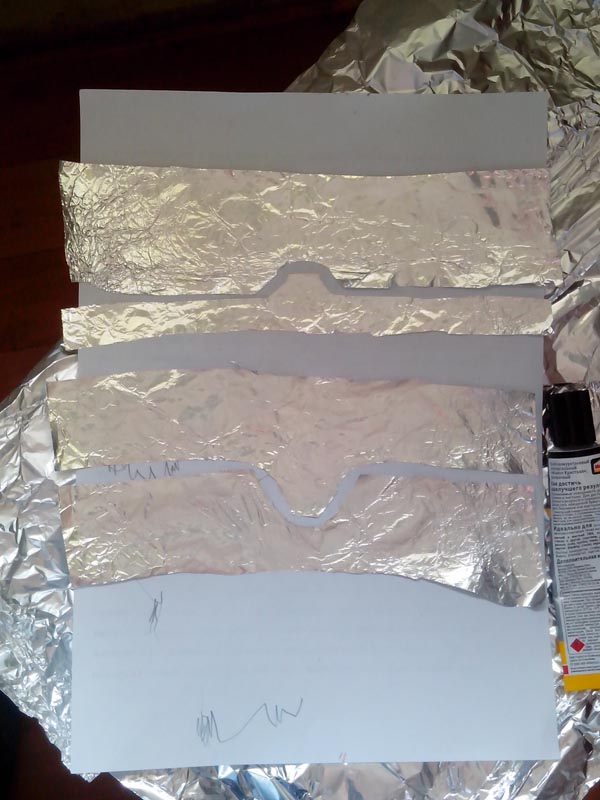

клеим фольгу два

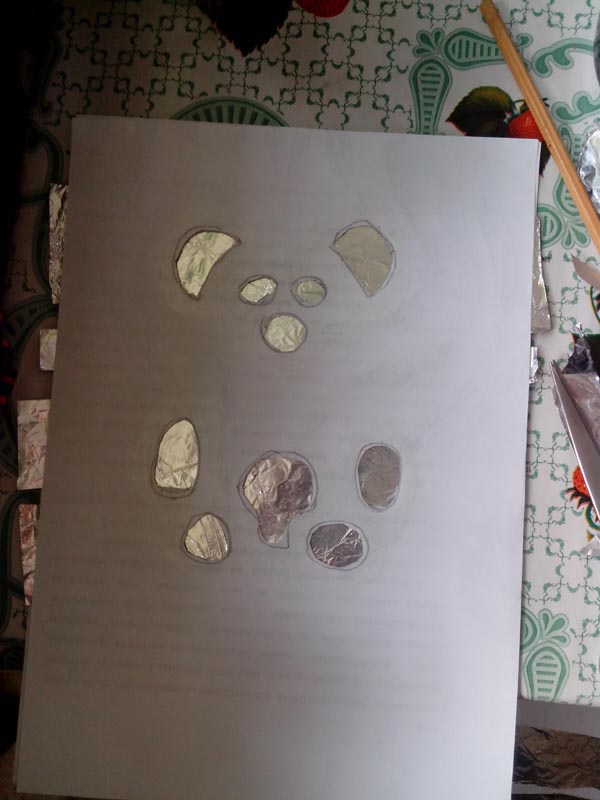

клеим фольгу раз

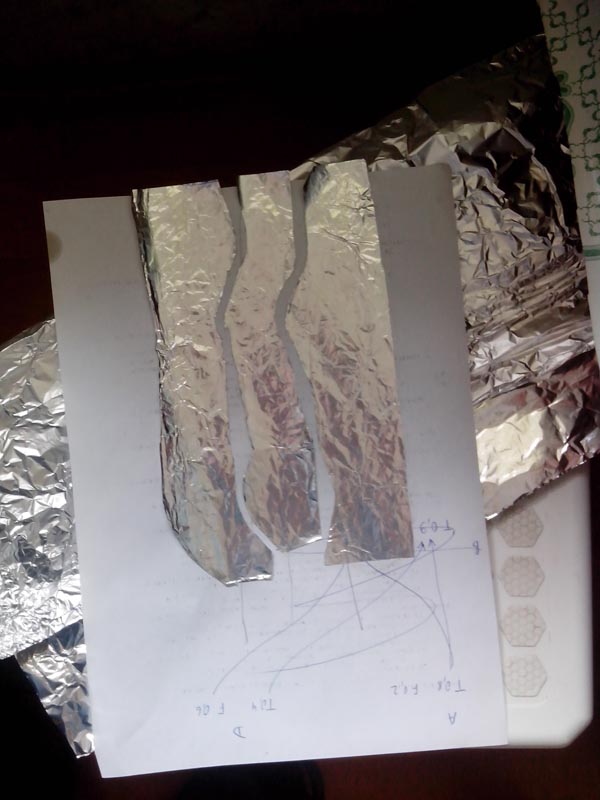

...и зеркально

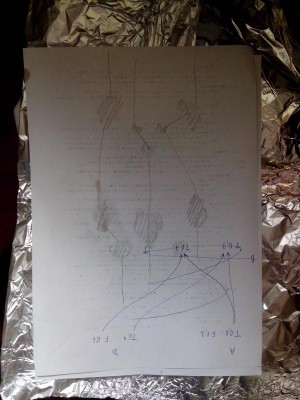

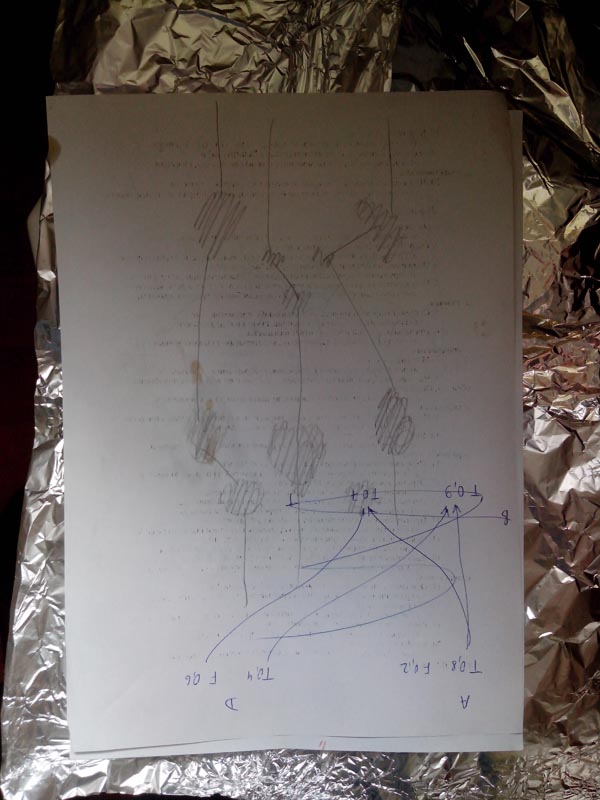

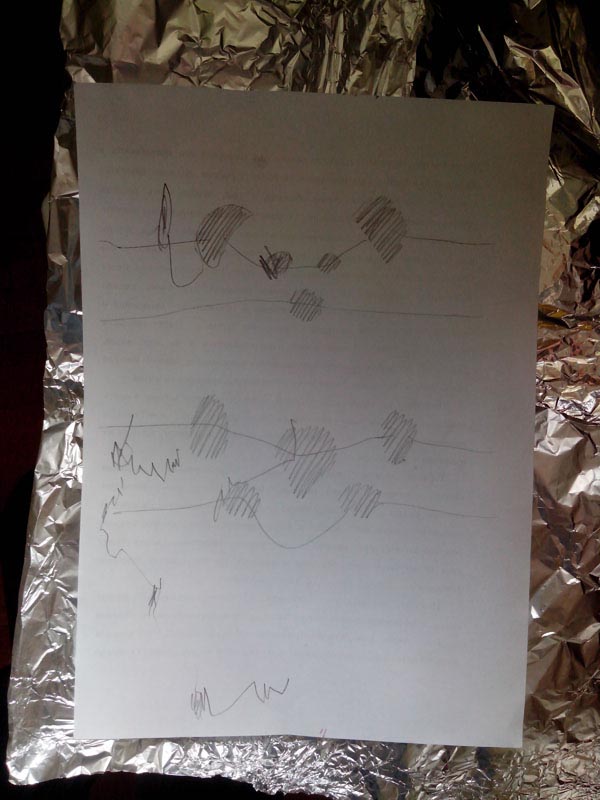

Размечаем под горизонтальные и вертикальные дорожки через дырки
Дырки под кнопки
Это медвежуток
esisl

Сообщения: 795
Зарегистрирован: 23 июл 2012, 15:24

Re: Идея клавиатуры

Сообщение setar » 10 май 2015, 18:49

есть смысл смотреть в сторону подключения SD
гуглите "arduino mp3 player"
Аватара пользователя
setar
Site Admin

Сообщения: 9230
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Идея клавиатуры

Сообщение esisl » 10 май 2015, 19:10

SD - очевидный вариант.
Но производят же китайцы мильонами свои игрушки? Там-то что за чипы у них стоят?
Наверняка контроллер с большим ПЗУ. Конечно, ПЗУ может оказаться масочным :( но по нынешним временам совершенно не обязательно.

Ещё меня беспокоит (хоть и не чешу) вопрос совсеммногокнопок. Чем коммутировать, например, сетку контактов 100 на 100 или лучше больше :) Если бы найти дешёвое решение, можно было бы очень интересные игрушки строить.
esisl

Сообщения: 795
Зарегистрирован: 23 июл 2012, 15:24

Re: Идея клавиатуры

Сообщение Dmitry__ » 10 май 2015, 23:58

Есть хорошие проекты sd плееров на малоногих авр и пиках:
http://microsin.net/programming/AVR/attiny85-microsd-player.html
Это собирал, рабочий вариант:
http://labkit.ru/html/autocontrol?id=455
http://dmitry.gr/index.php?r=05.Projects&proj=02.%20Single-chip%20audio%20Player
Ноги всего этого растут из:
http://elm-chan.org/works/sd8p/report.html
Про wav читать тут:
http://microsin.net/programming/PC/wav-format.html
esisl писал(а):Ещё меня беспокоит (хоть и не чешу) вопрос совсеммногокнопок. Чем коммутировать, например, сетку контактов 100 на 100 или лучше больше

Точно надо сетку 100 на 100 ? Это 10000 кнопок :shock:
http://easyelectronics.ru/podklyuchenie-klaviatury-k-mk-po-trem-provodam-na-sdvigovyx-registrax-chast-2-bukvennyj-vvod-kak-na-telefone.html
Есть готовые шилды для ардуин на базе послед. регистров сдвига: Расширители i/o arduino

или матрицей:

esisl писал(а):Если бы найти дешёвое решение, можно было бы очень интересные игрушки строить.

Теперь у тебя все есть, ждем интересных проектов :roll:
