Управляемый "вооруженный" дрон

Сообщение ismailoff1984 » 20 май 2014, 12:48

Доброго дня.
Тут уже была тема по созданию DRONа для страйкбола, но она сдохла очень быстро... Да и я хочу пойти чуть дальше.
Собственно, мысля - создание автономной/управляемой подвижной вооруженной платформы повышенной проходимости.

"Техническое задание":
Предмет разработки - дистанционно-управляемый колесный бот с формулой 6*6 либо 4*4, оснащенный системами наблюдения/наведения (в идеале - и/или системами распознавания целей/препятствий) и турелью с установленным электропневматическим оружием (ЭПО) мощностью до 2дж (калечить никого не планирую).

Собственно, требования:
1. Небольшие размеры, позволяющие боту двигаться в условиях пересеченной (гористой, песчанной) местности и лесного массива (эксплуатация в болотах и преодоление рек вплавь не планируется совсем) со средней скоростью до 10км/ч
2. Небольшая масса, позволяющая при необходимости вручную транспортировать бот двоим "бойцам"
3. Полезная грузоподъемность - до 80кг с учетом демонтажа турели
4. Рабочее время при полной нагрузке - не менее 4х часов, в идеале - возможность зарядки аккумуляторов
5. Турель с неограниченной возможностью поворота по азимуту и -30/+60 градусов по вертикали (предполагается стрельба по окнам второго-третьего этажей), с возможностью установки любого ЭПО типа "пулемет", с возможностью быстрого демонтажа и использовании ее отдельно от шасси, в идеале - с возможностью автоматического распознавания целей на дистанциях до 40м и ведения огня по ним, с возможностью лифтования (гидравлика либо превматика, дабы можно было стрелять из-за укрытия).
6. Возможность быстрого доступа к ключевым узлам для обслуживания двигателей и аккумуляторов, зарядки ЭПО.

Теперь о том, как я это вижу:
1. Размеры самого шасси (без учета колес): длина - до 1,5м, ширина - до 0,7м, высота - до 0,5м. Клиренс - не менее 0,25м при полной нагрузке. Независимая подвеска. Подруливание задних колес.
2. Шасси на дюраллюминиевой основе - меньшая масса, достаточная жесткость. Или все же стоит использовать сталь?
3. Необходимая полезная грузоподъемность - транспортировка людей, получивших травмы (были случаи, были)
4. Рабочее время в 4 часа принято из простых соображений - игра в среднем длится от 8 до 48 часов и хотелось бы, что б бот можно было использовать по максимуму (тут загвоздка простая - отсутствие электричества на полигонах). Но и хотелось бы иметь возможность подзарядить аккумы в походных условиях - может использовать разборные солнечные панели или какой-либо миниатюрный бензиновый генератор?
5. Турель. Собственно, началось все с желания собрать дистанционно-управляемую турель (без возможности ведения автоматического огня), но еще на стадии проектирования турели пришла мысль - а что если поставить ее на колеса?
6. Ситуации на полигоне могут случиться разные - от замыкания проводки до выхода из строя двигателя/двигателей, потому хотелось бы предусмотреть возможность быстрого доступа к проблемным узлам...

Собственно, хотелось бы услышать советы, подсказки, критику :) По возможности - без флуда :)
Проект некоммерческий, заниматься планирую один (так уж сложилось, что электротехников у нас тут мало), так что на быстрый и легкий результат не расчиваю, но от любой помощи (от советов и до схем) не откажусь.

P.S. Можете, конечно, кидаться в меня камнями, но весь мой опыт - модификация радиоуправляемых машинок и сборка квадрокоптера из готовых комплектующих :D И все равно я надеюсь, что руки у меня растут из плеч и что все у меня получится :)
ismailoff1984

Сообщения: 1
Зарегистрирован: 20 май 2014, 11:10

Re: Управляемый "вооруженный" дрон

Сообщение Duhas » 20 май 2014, 15:23

город заполните в профиле для начала )
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Управляемый "вооруженный" дрон

Сообщение setar » 20 май 2014, 15:27

слона то я и не приметил forum104/
все давно сделано, работает и прибыль приносит.
Ребята там адекватные - общайтесь, это позволит избежать множества граблей
Аватара пользователя
setar
Site Admin

Сообщения: 9232
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Управляемый "вооруженный" дрон

Сообщение robovan » 15 июн 2014, 19:37

хорошая затея. автор для начала сделай управляемого бота, а уж потом думай об авоматике. если осилишь создание телеги то остальное думаю приложится

Добавлено спустя 2 минуты 35 секунд:
я вот вижу бота легким что бы можно на спине носить. ведь он нужен для проверки боем.
вот боец продвигается к месту дислокации противника, засел за кустом а туда бота запустил
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: Управляемый "вооруженный" дрон

Сообщение lorry » 16 июн 2014, 00:18

ismailoff1984 писал(а): с возможностью лифтования (гидравлика либо превматика, дабы можно было стрелять из-за укрытия).

По этому вопросу есть сразу такое предложение: актуатор. Использовать гидравлику или пневматику в таких машинках очень энергоемко, трудоемко, затратно. Существуют такие устройства как актуаторы (они конечно тоже не дешевые), но позволяют заменить пневмо- и гидро- цилиндры на механику с электрическим приводом (собственно это и есть актуатор). Принцип работы у них простой - эл. двигатель через шестерни выдвигает-задвигает шток, обратная связь через энкодер или переменный резистор, в крайних положениях установлены концевики. Вообще такую штуку можно и самому сделать, если руки есть. Стоимость актуатора ниже гидравлики или пневматики, а самое главное, в полевых условиях у вас не будет проблем с перебитыми шлангами, протечками гидравлической жидкости и дырявыми сальниками.
Аватара пользователя
lorry

Сообщения: 419
Зарегистрирован: 04 фев 2014, 13:53
Откуда: Комсомольск-на-Амуре
прог. языки: машинные коды
ФИО: Иван Иваныч

Re: Управляемый "вооруженный" дрон

Сообщение robovan » 16 июн 2014, 01:04

лифтование это хорошо)) особенно когда нет отдачи от пневматики
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: Управляемый "вооруженный" дрон

Сообщение robovan » 16 июн 2014, 12:23

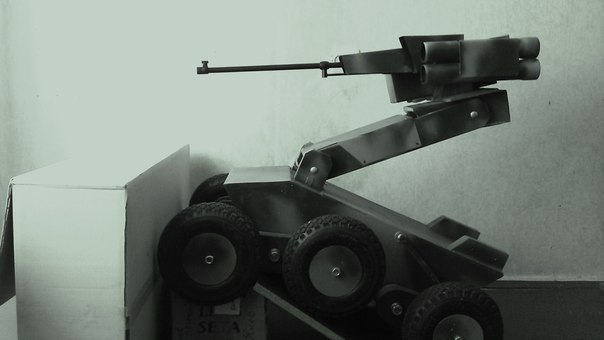

:)вот неплохая конструкция.
Вложения
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: Управляемый "вооруженный" дрон

Сообщение Kuiper » 22 июн 2014, 15:16

lori писал(а):
ismailoff1984 писал(а): с возможностью лифтования (гидравлика либо превматика, дабы можно было стрелять из-за укрытия).

По этому вопросу есть сразу такое предложение: актуатор. Использовать гидравлику или пневматику в таких машинках очень энергоемко, трудоемко, затратно. Существуют такие устройства как актуаторы (они конечно тоже не дешевые), но позволяют заменить пневмо- и гидро- цилиндры на механику с электрическим приводом (собственно это и есть актуатор). Принцип работы у них простой - эл. двигатель через шестерни выдвигает-задвигает шток, обратная связь через энкодер или переменный резистор, в крайних положениях установлены концевики. Вообще такую штуку можно и самому сделать, если руки есть. Стоимость актуатора ниже гидравлики или пневматики, а самое главное, в полевых условиях у вас не будет проблем с перебитыми шлангами, протечками гидравлической жидкости и дырявыми сальниками.

Вы будете удивлены, но гидропривод и пневмопривод - это тоже "актуаторы".
Актуатор - это просто иностранное название исполнительного механизма, будь это червячный линейных электропривод, гидроцилиндр или поворотная пневмосерва.

По сабжу - сделать "железку" не так сложно, как сделать ей "разум". Основная проблема при разработке вооруженного робота - это его надежность, вернее даже, надежность его "интеллекта".
Вдруг эта железная дура с автоматическим стрелковым оружием глюканет и распознает в своем врага? Это не игрушки, боевые роботы с какой-то самоорганизацией требуют на порядки больших затрат при разработке их поведенческих механизмов и механизмов принятия решений.
Если так сильно хочется делать именно боевого робота, алгоритмы поведения в ситуациях, симулирующих боевые, возьмите готовую радиоуправляемую машинку, на нее установите датчики и веб-камеры, смартфон\Ардуино и прототип для симулирования в железе готов :good:
Аватара пользователя
Kuiper

Сообщения: 72
Зарегистрирован: 17 фев 2013, 17:35
прог. языки: PHP, Python
