Светлячок на одной батарейке (автоматическая подсветка)

Обсуждаем рождающиеся мысли и результаты экспериментов.

Re: Светлячок на одной батарейке (автоматическая подсветка)

Сообщение y13 » 11 мар 2014, 18:16

Если взять мигающий светодиод, то потребление тока можно сократить до совсем смешных показателей. Светодиод с частотой 2Гц и импульсом 0.1с будет потреблять примерно 4мА. Я так понял Joule Theif хоть и будет потреблять в два раза больше тока, но за счёт своей импульсности работает как 40кГц ШИМ с 50% скважностью, что подтверждается натурными тестами GrayHunter: ёмкость Duracell судя по интернету, 2200мАч, по его замерам его хватает на ~120 часов, что даёт 2200/120 = ~18мАч.

Мигающий светодиод будет работать ~0.2с каждую сек, получается 20мА * 0.2 = 4мА. А это 550 часов непрерывной работы или три недели. :)

Чтоб фототранзистор на костёр не реагировал, нужно его убрать в трубку, а трубку направить вверх. Но я соглашусь, что это всё слишком сложно, а главное дорого будет.

Если стоит задача просто добить старые батарейки, мигающего светодиода хватит за глаза, без всяких фотокомпонентов. Если хочется легкого решения, то тут правильно советуют садовые фонари. Дешево и сердито. Вам надо будет только убрать массивный корпус и сделать крепеж для строп.
y13

Сообщения: 5
Зарегистрирован: 08 мар 2014, 15:53

Re: Светлячок на одной батарейке (автоматическая подсветка)

Сообщение Aseris » 11 мар 2014, 18:31

Мигающтй светодиод на нервы действует, а их на целый палаточный городок планируют, ето не отдых будет а дискотека...
Аватара пользователя
Aseris

Сообщения: 954
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия, Хеб
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: Светлячок на одной батарейке (автоматическая подсветка)

Сообщение y13 » 11 мар 2014, 18:45

Мигающий светодиод будет лучше видно, а это исходя из задачи и есть главная цель: предотвратить столкновение со стропами, которые обозначены БПМ — бортовыми палаточными маяками :)

Главное опытным путём подобрать минимальную яркость, чтоб всех зайцев перестрелять и потребление тока уменьшить и чтоб глаз особо не мозолило.
y13

Сообщения: 5
Зарегистрирован: 08 мар 2014, 15:53

Re: Светлячок на одной батарейке (автоматическая подсветка)

Сообщение ALS » 11 мар 2014, 20:11

Angel71 писал(а):те, что с металлическими шариками, у них есть небольшие проблемы с контактом.
вот так примерно, длинные полоски-контакты, размещенные "клином" :
Аватара пользователя
ALS

Сообщения: 440
Зарегистрирован: 24 окт 2011, 23:32
Откуда: Севастополь
прог. языки: асм

Re: Светлячок на одной батарейке (автоматическая подсветка)

Сообщение GrayHunter » 12 мар 2014, 07:28

Классные идеи, спасибо!

Подумываю совместить - сделал такой прототип (пока на изоленте, но всё же):
За основу взял основную часть дачного светильника (т.е. без плафона и ножки) - она довольно компактная у меня, без козырьков.
Снизу: Вынул жёлтый штатный аккумулятор (не АА и не ААА) - вместо него на заднюю сторону снаружи (где выключатель/не солнечная батарея) прикрепил батарейный отсек на 1 АА. Провода от него присоединил к штатным контактам (что остались от штатного аккумулятора). Выключатель свою функцию выполняет - светодиод гасит.
Сверху (где солнечная батарея): просверлил рядом с батареей дырку, вставил в неё изнутри светодиод (штатный), сверху на него приделал крышку от пластиковой бутылки (от питьевой воды) - крышка матово-белая (хорошо увеличивает световое пятно/светится), она закрывает часть солнечной батареи, но эксперименты показали, что реально работает от неё только пятая часть - рассчитал, чтобы её крышка не закрывала.

Итого:
Сейчас получилась довольно крепкая/надёжная конструкция, которая ярко светится, подсвечивает верёвку (к которой крепится проволокой/проводами, примотанными к "светлячку" тоже пока изолентой по бокам). Весит не много, дождь не страшен (когда всё приклею, конечно). Собирается за 5-10 минут.
Солнечная батарея играет роль фототранзистора (на практике от солнечного света пока не проверял - 7 утра пока). Завтра проверю и это и расход батареи.

Проблемы:
1) От батарейки АА 1,17 вольт - работает отлично (ярко светит). А от 0,74 вольта - уже не хочет (включается и сразу умирает/не светит). При этом собранная мной ранее конструкция (см. первое сообщение темы) работает от 0,74 в, хоть и очень слабо. Что посоветуете? Если вы ничего не подскажете - придётся свою первую конструкцию в эту вставлять...места много, но городить придётся (это уже не 5 минут).
(понимаю, что нужна схема - завтра выложу)
2) Также надо прекратить зарядку батарейки солнечной батареей, но я так и не понял, что отрезать, а диод не хочется - итак всё дохлое...
GrayHunter

Сообщения: 231
Зарегистрирован: 06 июн 2009, 20:42
Откуда: Москва

Re: Светлячок на одной батарейке (автоматическая подсветка)

Сообщение Angel71 » 12 мар 2014, 09:58

ALS, я про покупные писал. в продаже таких, как описали вы я пока не видел. а так это всё какая-то белеберда. с одной стороны хочет копеечное, с другой с переподвыпертом. :pardon: о да, пройтись с фонариком и перевеси переключатель в другое положение прям ппц сложно. удачи, особенно когда дойдёт, что хранить и транспортировать придётся в определённом положении.
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Светлячок на одной батарейке (автоматическая подсветка)

Сообщение Myp » 12 мар 2014, 10:42

GrayHunter писал(а):2) Также надо прекратить зарядку батарейки солнечной батареей, но я так и не понял, что отрезать, а диод не хочется - итак всё дохлое...

зачем прекращать? он ничуть не мешает.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15933
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Светлячок на одной батарейке (автоматическая подсветка)

Сообщение GrayHunter » 12 мар 2014, 16:44

зачем прекращать? он ничуть не мешает.
Т.е. то, что батарейку (не аккумулятор) будет заряжать солнечная батарея - это нормально? Я думал, что что-нибудь потечёт, закиснет или перегреется - разве нет?

РЕЗУЛЬТАТЫ ЗАМЕРОВ конструкции №2 (на базе дачного фонаря):
1) От солнечной батареи днём светодиод гаснет не идеально (надо выйти из тёмного угла), но достаточно прилично - роль фототранзистора выполняет :good:
2) Замерил расход - за 8 часов батарейка с 1,17 вольт разрядилась на 0,07 вольта и стала 1,1 вольт. Если перевести это в 24 часа (0,07*3), то получится 0,21 вольта (против 0,18 вольт в конструкции №1). В этот раз использовалась батарейка от фирмы Panasonic (такая, но без яблока). Всё лежало в темноте, так что солнечный свет повлиять не мог.

ВЫВОД:
Таким образом, конструкции №2 хватит (если предположить, что при 0,8 в. уже светить не будет) на 3 суток или 6 ночей (всё-таки солнечная батарея экономит).

Что думаете?
Схемы и фотки выложу чуть позже.
GrayHunter

Сообщения: 231
Зарегистрирован: 06 июн 2009, 20:42
Откуда: Москва

Re: Светлячок на одной батарейке (автоматическая подсветка)

Сообщение Myp » 12 мар 2014, 21:40

GrayHunter писал(а):
зачем прекращать? он ничуть не мешает.
Т.е. то, что батарейку (не аккумулятор) будет заряжать солнечная батарея - это нормально? Я думал, что что-нибудь потечёт, закиснет или перегреется - разве нет?

там настока мизерный ток что ничего нагреть не способен.
вобще алкалиновые батарейки подвержены некоторому эффекту "оживания" от зарядки, то есть если её некоторое время заряжать, напряжение кратковременно повысится. да и то это скорее из за эффекта активирования химсостава и выжимания последней энергии, аналог "постучать молотком"
но этот эффект очень слабый, а от солнечной батарейки даже и его не будет.

так что не парься с отключением, смысла нет
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15933
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Светлячок на одной батарейке (автоматическая подсветка)

Сообщение GrayHunter » 12 мар 2014, 23:16

Спасибо, тогда эта проблема решена - осталась лишь одна:
1) От батарейки АА 1,17 вольт - работает отлично (ярко светит). А от 0,74 вольта - уже не хочет (включается и сразу умирает/не светит). При этом собранная мной ранее конструкция (см. первое сообщение темы) работает от 0,74 в., хоть и очень слабо. Что посоветуете? Если вы ничего не подскажете - придётся свою первую конструкцию в эту вставлять...места много, но городить придётся (это уже не 5 минут).

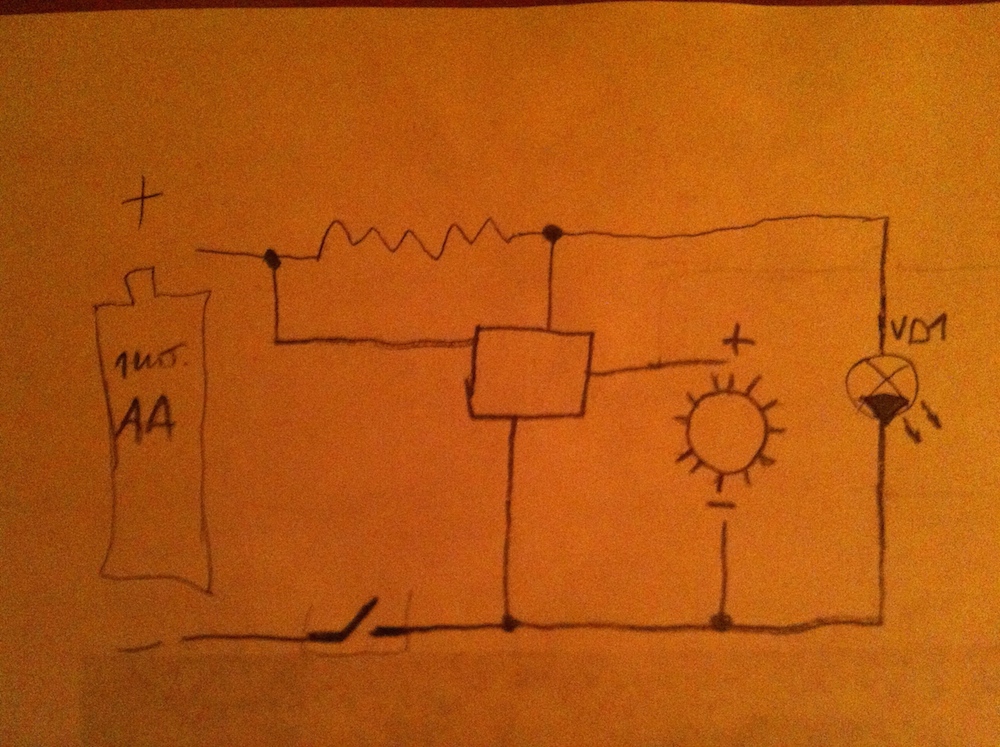

Вот и схема моего фонаря (извините за абстрактность):
Схемка

На схемке:
Солнышко/шестерёнка - это солнечная батарея :oops:
Неподписанный прямоугольник в центре - это, вероятно, YX801 (на обратной стороне платы написано GB016).

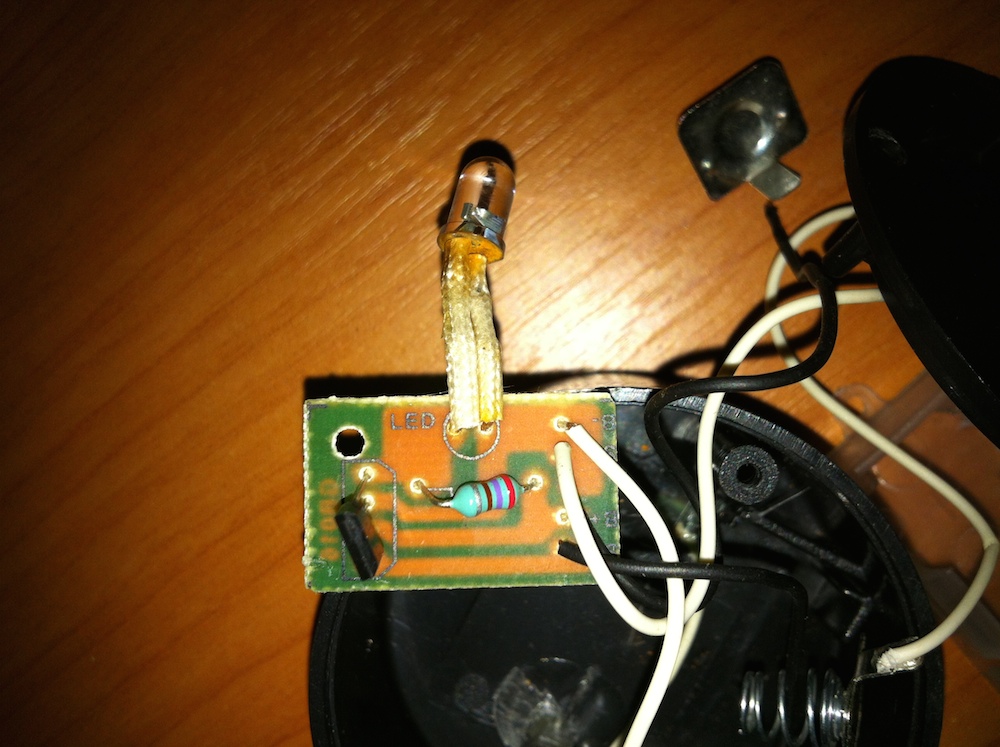

Фотка
GrayHunter

Сообщения: 231
Зарегистрирован: 06 июн 2009, 20:42
Откуда: Москва

Re: Светлячок на одной батарейке (автоматическая подсветка)

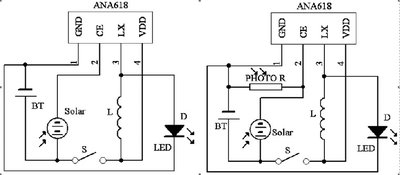

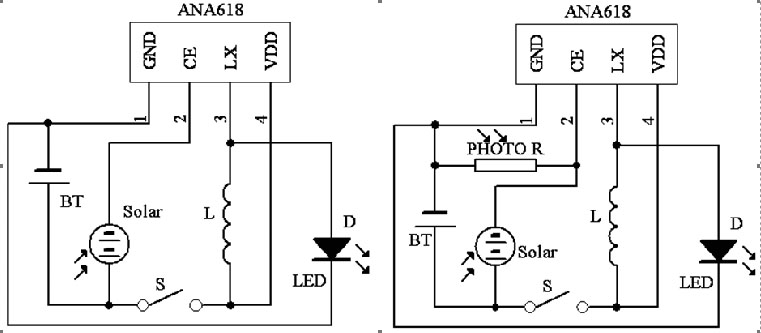

Сообщение Angel71 » 13 мар 2014, 02:12

Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Светлячок на одной батарейке (автоматическая подсветка)

Сообщение djung » 18 мар 2014, 11:28

Может вам такое больше подойдёт?

http://www.fadetofuture.com/2014/03/16/ ... ood-light/
djung

Сообщения: 9
Зарегистрирован: 18 окт 2013, 18:16

Re: Светлячок на одной батарейке (автоматическая подсветка)

Сообщение Angel71 » 18 мар 2014, 12:05

это тот вариант, который езщё ALS предложил. можно покупить такой датчик (примерно 10-20 центов) или самому сделать.
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Светлячок на одной батарейке (автоматическая подсветка)

Сообщение GrayHunter » 18 июн 2014, 18:34

В итоге нашёл такой интересный вариант - http://ostranna.ru/gameengine/firefly/ (у них можно спросить схемы и прочее - очень толковые и дружелюбные ребята)

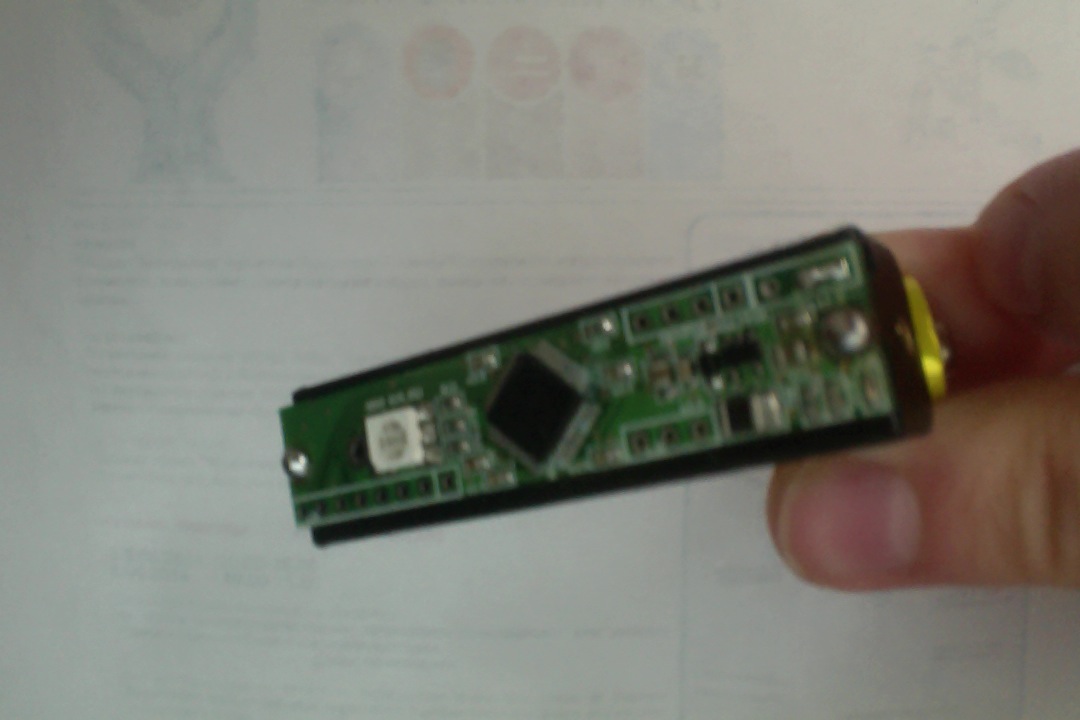

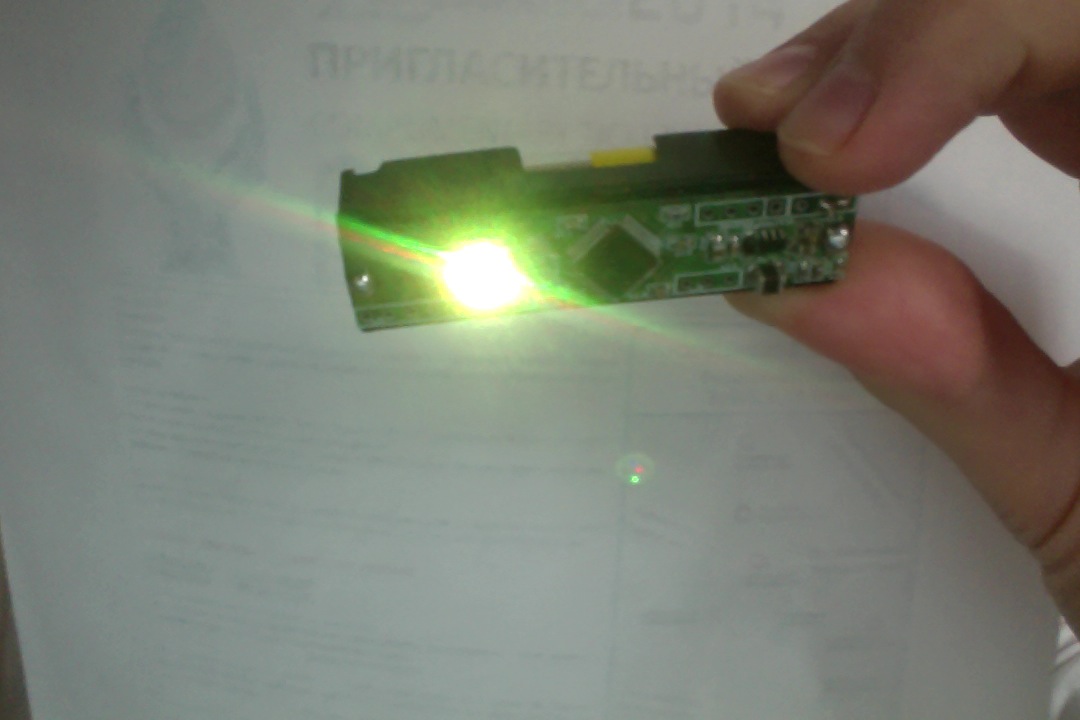

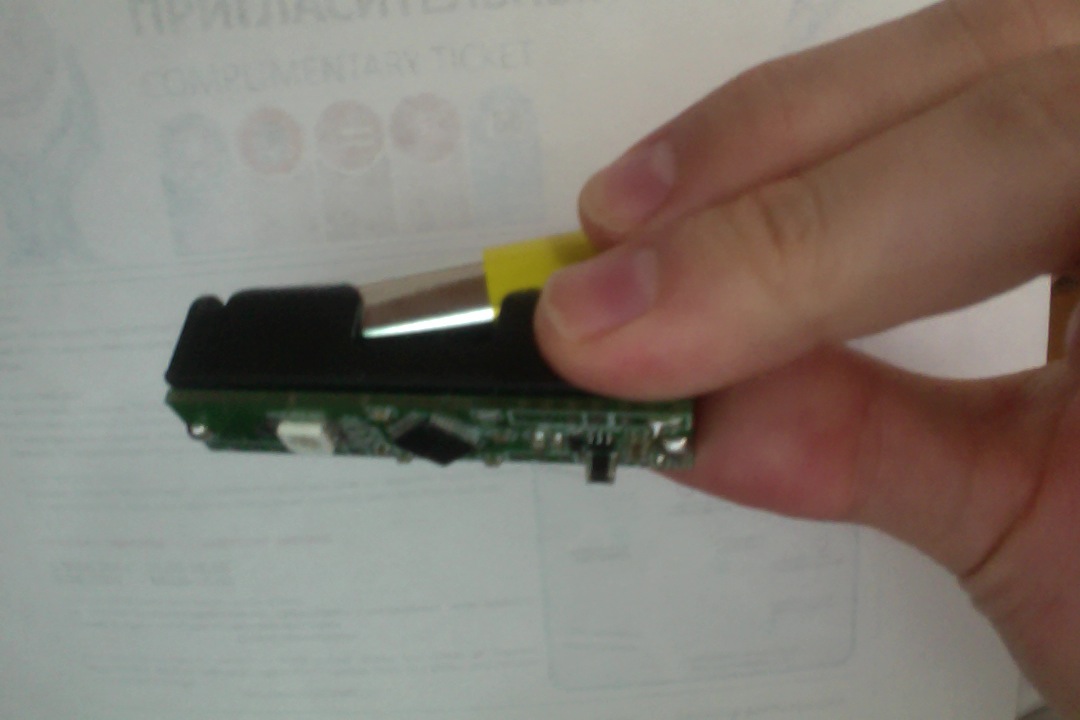

Вот как он выглядит в последней версии:
Фотография 18.06.14 в 18.32.jpg

Фотография 18.06.14 в 18.31 #5.jpg

Фотография 18.06.14 в 18.31 #2.jpg
GrayHunter

Сообщения: 231
Зарегистрирован: 06 июн 2009, 20:42
Откуда: Москва

Re: Светлячок на одной батарейке (автоматическая подсветка)

Сообщение mstr » 20 ноя 2016, 17:24

GrayHunter писал(а):Но всё же интересно было бы получить ответы на вопросы - может быть всё-таки стоит сделать светлячка поумней и не жечь свет днём...хобби ведь :)

А выключатель поставить не судьба?
mstr

Сообщения: 14
Зарегистрирован: 27 мар 2014, 19:01
