Re: Робо-Арт

Сообщение ukrnano » 01 июл 2013, 20:29

Кирилл Дмитриенко писал(а):Супер! Можно магазин открывать!


...сначала нужно еще развить в себе талан коммерции 8))...пока не могу этим похвастаться :)

Добавлено спустя 9 минут 12 секунд:

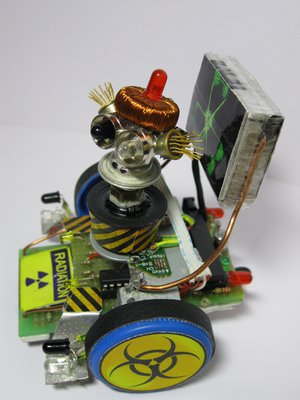

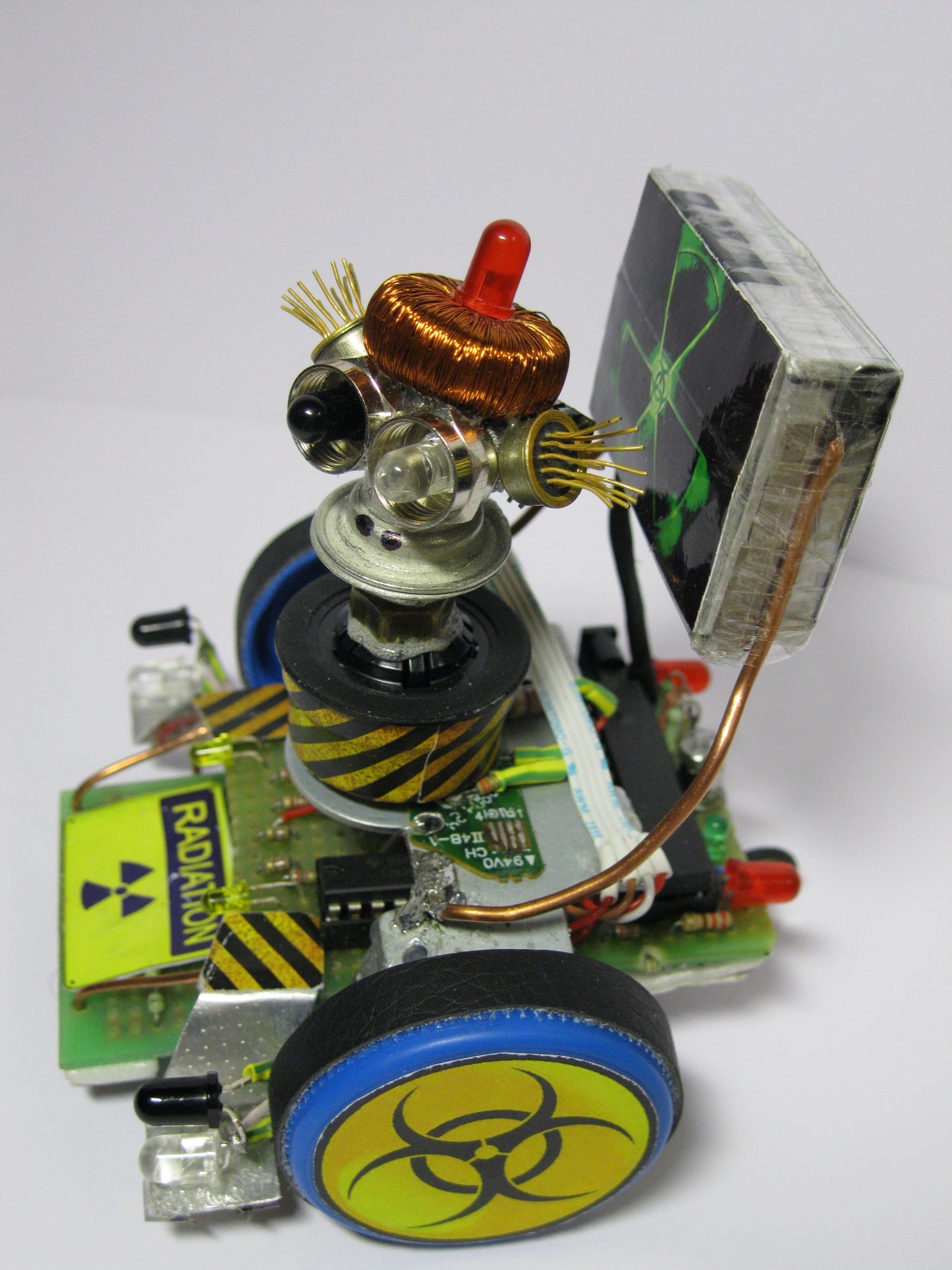

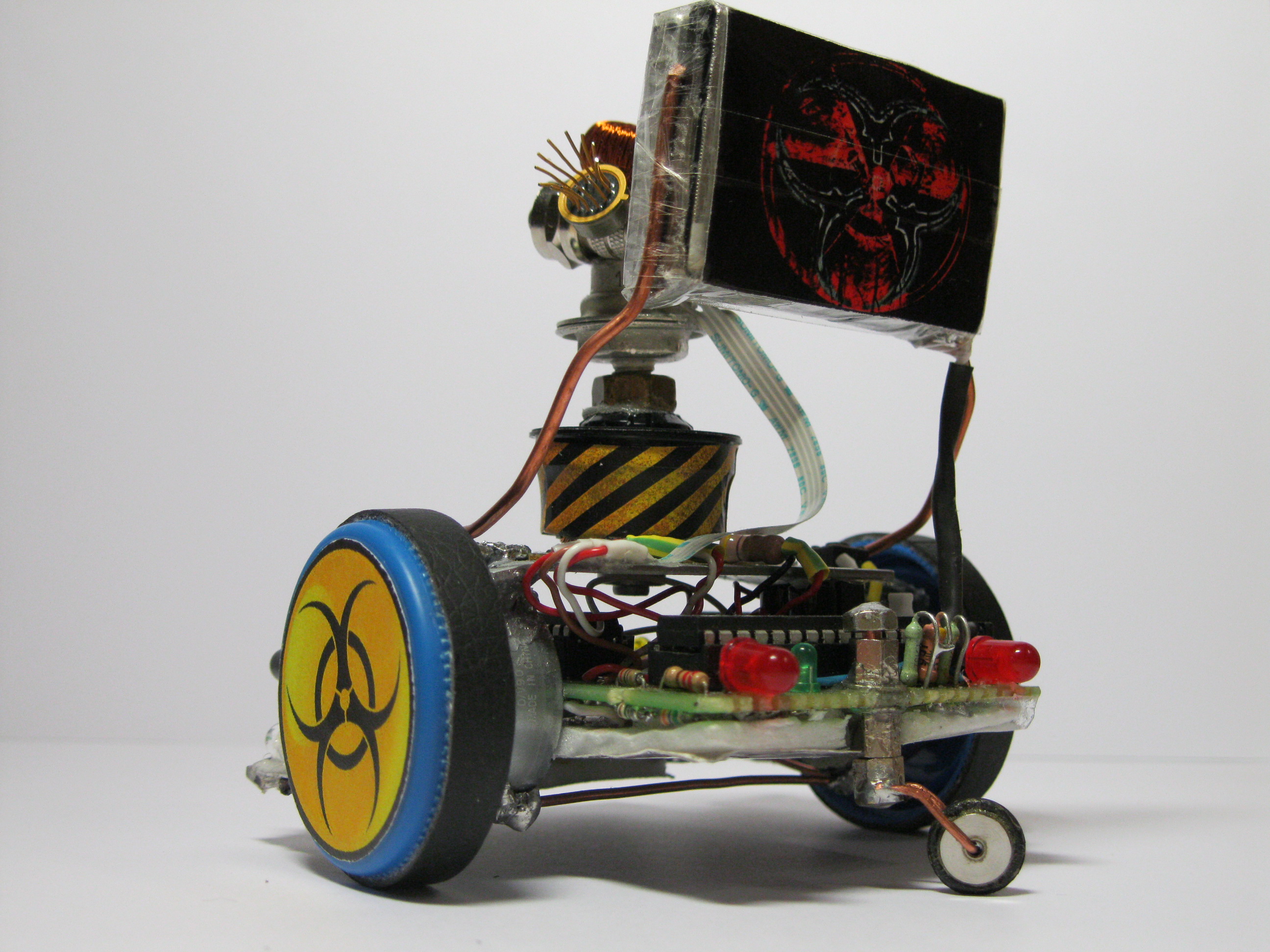

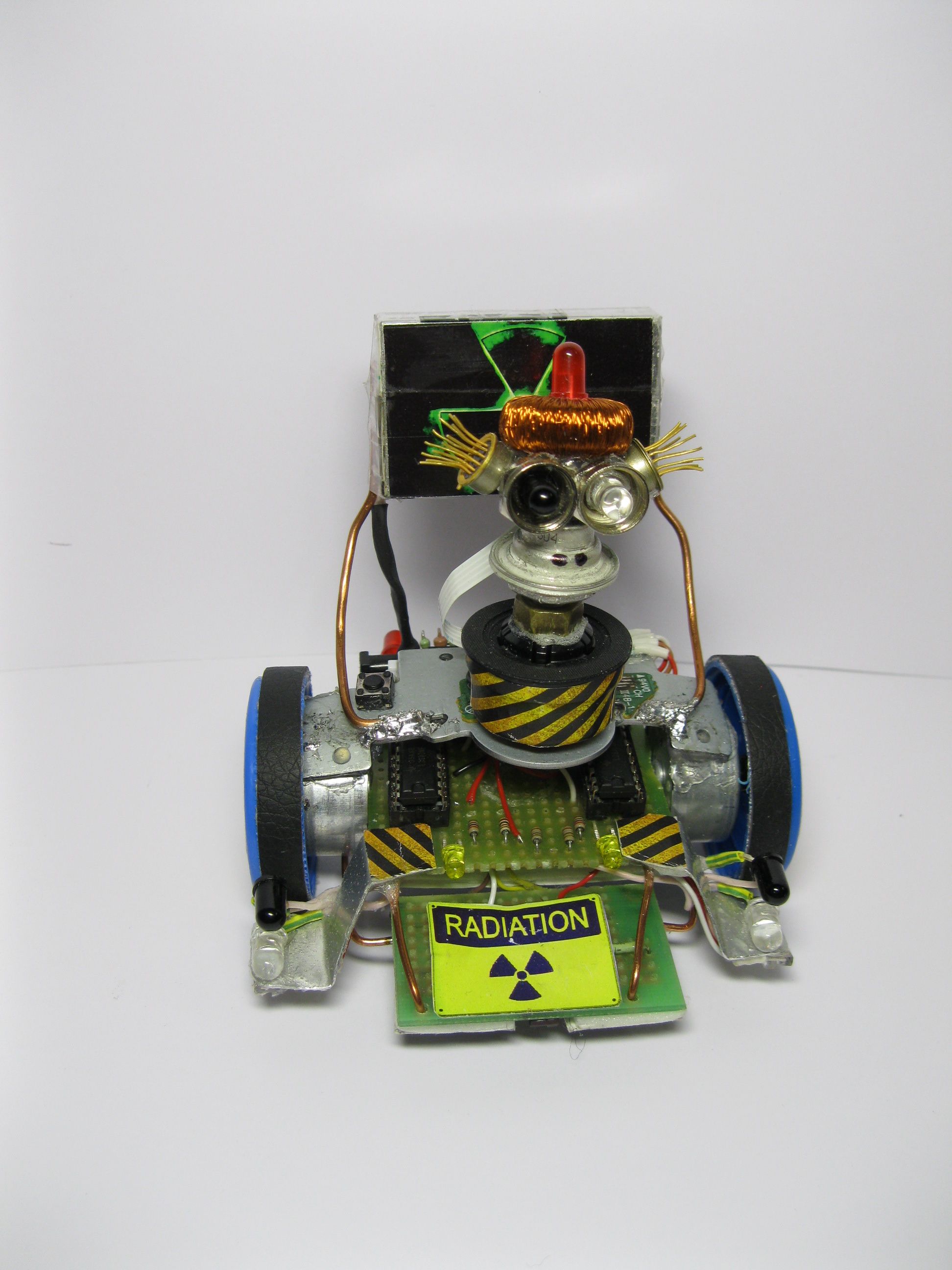

Мой первый робот 8))...








Аватара пользователя
ukrnano

Сообщения: 156
Зарегистрирован: 27 июн 2013, 19:02

Re: Робо-Арт

Сообщение ukrnano » 02 июл 2013, 20:43

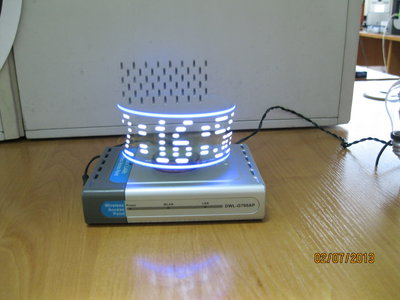

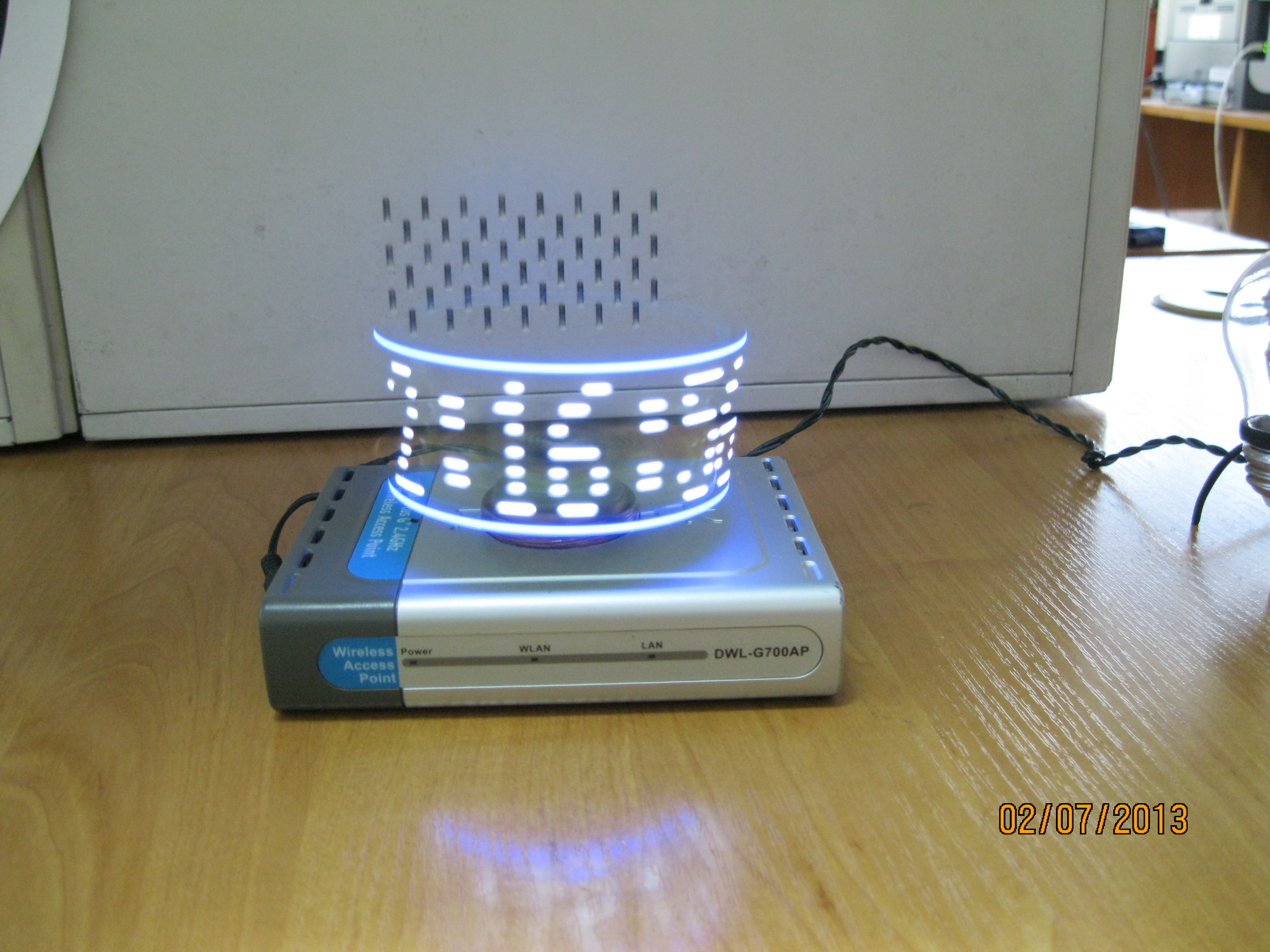

Космочасики 8))




Аватара пользователя
ukrnano

Сообщения: 156
Зарегистрирован: 27 июн 2013, 19:02

Re: Робо-Арт

Сообщение Skyline » 02 июл 2013, 21:41

Про часики можно по подробней?
Аватара пользователя
Skyline

Сообщения: 278
Зарегистрирован: 12 май 2010, 13:30
Откуда: Уральск-Самара
Skype: sky-jap
прог. языки: Bascom AVR Basic
ФИО: Полулях Сергей Валерьевич

Re: Робо-Арт

Сообщение ukrnano » 02 июл 2013, 22:12

Skyline писал(а):Про часики можно по подробней?


часы состоят из двух частей:

1. та что в коробке, это ВЧ генератор на таймере 555, частота примерно 16кГц (задаеться при настройке нужного напряжения 20-30 V) и полевой транзистор который включает\выключает катушку на коробке, примерно 70-80 витков провода около 0.3 мм. А также нижняя часть компьютерного крутилятора приклеенная к корпусу в центре катушки.

2. собственно часы (подвижная схема), приклеена к второй части вентилятора, на которой намотана вторая катушка примерно 100-130 витков...дальше диодный мост на 1n4007 из экономной лампочки, стабилизатор напряжения 7805 и микроконтроллер PIC 16F84A. Светодиоды посажены на ноги МК через ограничивающие резисторы. Отображение информации происходит когда схема пролетает над ИК-светодиодом вмонтированном в корпусе.

Четкое количество витков не так критично, всегда можно покрутить частоту генератора, если поставить переменные резисторы.

Схемы включения таймера и стабилизатора взяты из их же даташитов.

...ну а дальше пишем программу для МК)))

если есть желание сделать подобные часы и что-то непонятно могу накидать схемку и выложить.
Аватара пользователя
ukrnano

Сообщения: 156
Зарегистрирован: 27 июн 2013, 19:02

Re: Робо-Арт

Сообщение Plastilinstyle » 12 июл 2013, 18:30

Ух-ты! Прикоольно! :wink:
Я думаю, это заслуживает и Золотого Фонда :) не часто встретишь что-то такое красивое, что-то делающее и многочисленное при этом.
Аватара пользователя
Plastilinstyle

Сообщения: 263
Зарегистрирован: 26 июл 2012, 18:40
Откуда: Екатеринбург

Re: Робо-Арт

Сообщение elmot » 12 июл 2013, 20:13

+1адынадын!!!
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Робо-Арт

Сообщение dccharacter » 12 июл 2013, 22:53

Сделано классно!
А с "падающими" циферками слабо?
Я вот запиливал, но потом в процессе многочисленных модификаций места перестало хватать на это:


Добавлено спустя 58 секунд:
Эх, надо еще одни сделать...
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4881
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Робо-Арт

Сообщение ukrnano » 14 июл 2013, 03:20

dccharacter писал(а):А с "падающими" циферками слабо?


...кстати интересный вариант........только для такого вывода графики в PIC 16F84A маловато места, всего 1024 слов, у меня и так программа занимает около 60% места.....чип нужно заменить на что-то посовременней в корпусе DIP28 и можно сделать...
Аватара пользователя
ukrnano

Сообщения: 156
Зарегистрирован: 27 июн 2013, 19:02

Re: Робо-Арт

Сообщение dccharacter » 14 июл 2013, 08:25

ukrnano писал(а):
dccharacter писал(а):А с "падающими" циферками слабо?


...кстати интересный вариант........только для такого вывода графики в PIC 16F84A маловато места, всего 1024 слов, у меня и так программа занимает около 60% места.....чип нужно заменить на что-то посовременней в корпусе DIP28 и можно сделать...

У меня камень был pic16f887.
У меня основное место сжирали буферы
При этом там, если посмотришь другие видео, кроме вывода времени еще полные установки календаря, регулировка ширины, начальной точки, корректировка времени...


Добавлено спустя 1 минуту:
А, и у меня, кстати, полный алфавит там был. КОторый по-идее, тожно можно было похакать и урезать минимум вдвое. А применив сокращения и вчетверо.
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4881
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Робо-Арт

Сообщение Dmitry__ » 14 июл 2013, 09:14

O, picоводы пиписьками меряются, приятно посмотреть. :Yahoo!:
Вы не видели что я творил с pic12f675 :x
Аватара пользователя
Dmitry__

Сообщения: 6046
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Робо-Арт

Сообщение Madf » 14 июл 2013, 17:02

Dmitry__ писал(а):Вы не видели что я творил с pic12f675 :x

Покажи. :shock:
Madf

Сообщения: 2157
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Робо-Арт

Сообщение ukrnano » 14 июл 2013, 19:30

Madf писал(а):
Dmitry__ писал(а):Вы не видели что я творил с pic12f675 :x

Покажи. :shock:


ты с ним не шути...он пики сам клепает...из кт315... :D
Аватара пользователя
ukrnano

Сообщения: 156
Зарегистрирован: 27 июн 2013, 19:02

Re: Робо-Арт

Сообщение Dmitry__ » 14 июл 2013, 20:23

Madf писал(а):Покажи.

Вот тут доставал свой прибор :D
Вот в асме все круто, работает у меня пикина на 1кб. пзу 64 байтах озу и одном мипсе. И сделан программный i2c, программный rs232 in out, программный модем с канальным кодированием.
Кто владеет низкоуровневым программированием - тот владеет миром
Все свободны :)

Ой, забыл сказать, все эти интерфейсы (i2c, rs232 in out, modem) работают параллельно :)
По модему принимается телеметрия, слушается rs232 in, отдается по rs232 out, управляется тюнер по i2c. Все интерфейсы работают без пауз и в пикине нет аппаратных ресурсов, ну не крут я? 8)

Но потом пришел =DeaD= и разогнал всех крутышек своей elitой :D
forum7/topic11910.html#p247681

ukrnano писал(а):ы с ним не шути...он пики сам клепает...из кт315...

Приколись, разрабатывал пикину с одним тактом на команду в плисине. Хотел завоевать мир, но scenix, сцуко, взял и выпустил pic с одним тактом - sx28/48/52 с 75-ю мипсами в 1998 году примерно :shock:
Я потом на sx28 сделал osd графику с vga качеством шрифтов на телевизоре.
Аватара пользователя
Dmitry__

Сообщения: 6046
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Робо-Арт

Сообщение robovan » 14 июл 2013, 20:29

часики можно совместить с функцией вентилятора- летом классно прям с часов ветерок дует
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: Робо-Арт

Сообщение Madf » 15 июл 2013, 00:06

у китайцев давно такое есть, вентиляторики от жары с индикатором часов на них :D
Madf

Сообщения: 2157
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...
