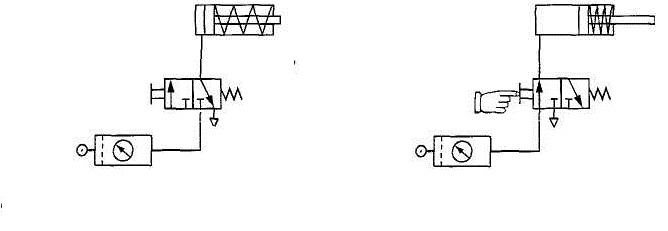

ну тогда тебе нужен клапан 3/2, весь вопрос лишь в требуемом расходе (а значит быстродействии "пневмоцилиндра" и бюджете

раз тут умные люди про пневматику говорят, спрошу и я.
можно ли вот таким как на картинке редуктором регулировать горячий пар для парового двигателя?
не сдохнет ли он от водяного пара и температуры 100 градусов?

вот думаю приспособить к паровому котлу.

вот я даже нарисовал схемку нереальных усилий мне стоило это

Добавлено спустя 6 минут 26 секунд:
а насчет быстродействия, силовой костюмчик хочу сделать
вот вам видео моего конкурента)))


Добавлено спустя 14 минут 45 секунд:
http://www.youtube.com/watch?v=Y24S_H4v ... 9_kjFxjuoq

Myp, это не редуктор а регулятор расхода. Раскрути его и посмотри что внутри - если седло клапана не резиновое а латунное, то можно и пар регулировать. Только учти что он горячий будет и голыми руками не хватай

вот вам видео моего конкурента)))

мда, конкурент то недалеко от тебя ушел . Этож надо придумать - бутылку использовать как ресивер
А вообще, с такими пневмоцилиндрами у него силового ничего не получится - даже при 8 атм они выдают всего ~17кг, а учитывая хлипкость штока пневмоцилиндра, он погнется при любом неловком движении

ну да, я то в курсе, может он об этом не знает)))))
а пневмомускулы сколько могут кг потянуть при длине 200мм и поперечном сечении 30мм?:) при 8 атм?

Добавлено спустя 4 минуты 38 секунд:

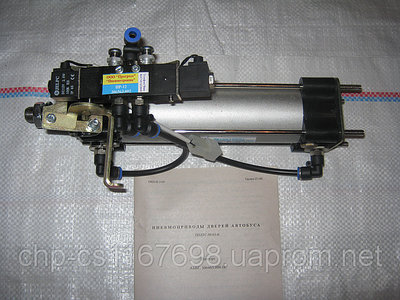

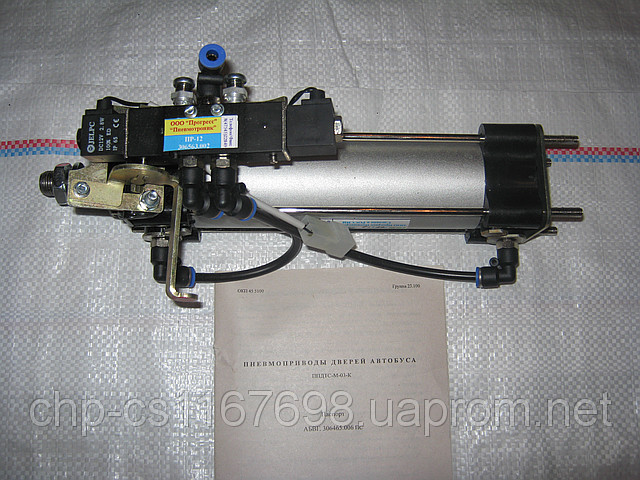

я вот надыбал такой комплектик

Добавлено спустя 2 минуты 30 секунд:
интересно он мне ноги не выдернет ненароком??

ахах автобус на запчасти разобрал. сколько стоит?

стоит 80 уе примерно

Добавлено спустя 16 минут:
но великоват имхо)))

а пневмомускулы сколько могут кг потянуть при длине 200мм и поперечном сечении 30мм?:) при 8 атм?

поперечное сечение в сдутом состоянии? 200мм - длина рабочего тела? ТОгда в районе 200кг в начале движения, и 40кг при сокращении до 160мм (усилие мышцы зависит от % сокращения, чем больше сокращение тем меньше усилие, обычно дают мышце сокращаться на 20%, при 30% сокращения усилие мышцы обычно равно нулю )

robovan писал(а):интересно он мне ноги не выдернет ненароком??

лучше не проверять.

Angel71 писал(а):поперечное сечение в сдутом состоянии? 200мм - длина рабочего тела? ТОгда в районе 200кг в начале движения, и 40кг при сокращении до 160мм (усилие мышцы зависит от % сокращения, чем больше сокращение тем меньше усилие, обычно дают мышце сокращаться на 20%, при 30% сокращения усилие мышцы обычно равно нулю )

это хорошо, можно сделать гораздо более симпатчний и сильный вариант например как на картинке, там фишка не в механике а в управлении

Добавлено спустя 7 минут 3 секунды:
для меня важны 2 фактора: цена и простота как в изготовлении так и в использовании. а то тысячи $, это нехорошо, нужен "народный power suit"

http://www.youtube.com/watch?v=UWlzMIl7E48#t=26 видел такого кота)) вашь тоже так будет бегать?

Llevellyn писал(а):Myp, это не редуктор а регулятор расхода. Раскрути его и посмотри что внутри - если седло клапана не резиновое а латунное, то можно и пар регулировать.

разобрал
состоит из 3х деталей, круглая пластмассовая тарелочка с дырочкой в центре, резиновое колечко уплотнительное и винт регулировки который входит в тарелочку пластиковую

кто из них седло я не понял, но латунного там кроме винта регулирвоки ничего нет.

седло - это тарелочка
если ничего латунного нету то для пара не покатит
хотя может и покатит, тут опыт покажет

пневмокот растолстел

Картинки - супер!
