Господа фантазеры, никогда не трогавшие руками пневматику - может вы своих пневмо-котов замутите?

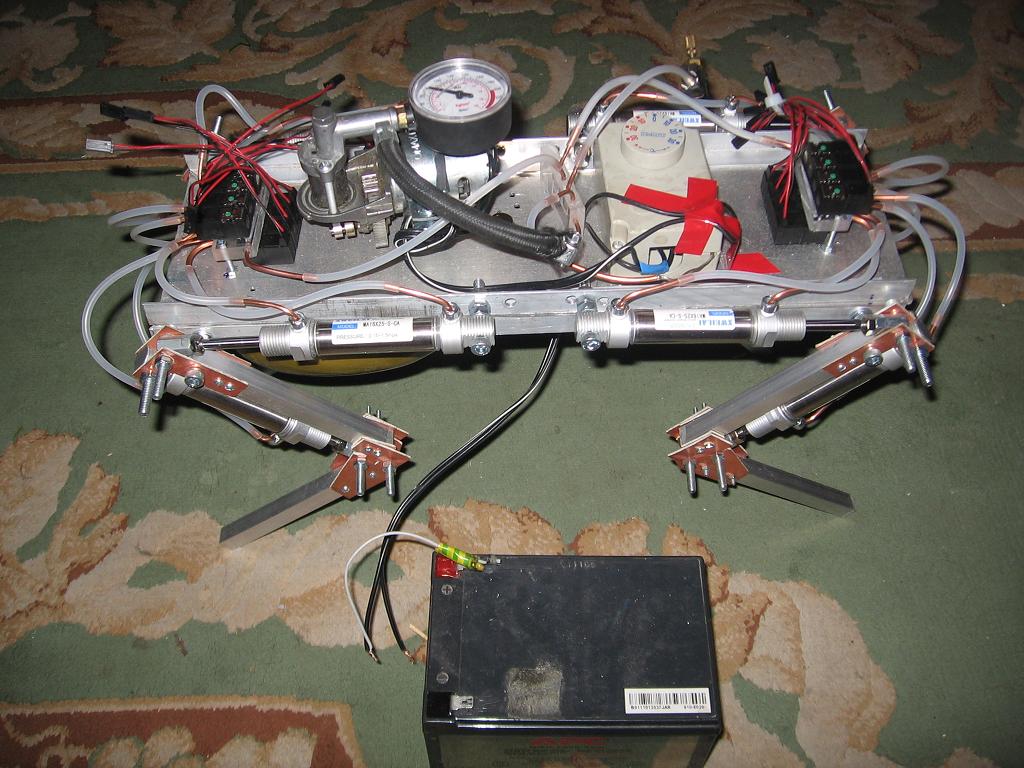

Никаких дополнительных степеней свободы не будет, потому что для них нет пневмоцилиндров. А если их даже сейчас заказать, то приедут только в феврале-марте. Правда, после установки на раму компрессора, ресивера, прессостата, редуктора, пневмоострова, аккумуляторов и системы управления всем этим, места для них все равно скорее всего не останется.

а какой марки у тебя компрессор, Я так понимаю автомобильный 12в.

между тем, процесс потихоньку идет. Сейчас думаю над тем, как виброизолировать компрессор от корпуса. А то когда он работает, всё трясется и гайки откручиваются

есть самоконтрящиеся гайки с нейлоновым кольцом.рекомендую

ну или краской гайки намазать
можно на подушки резиновые какие-нибудь поставить
а вопче у меня такой компрессор больше колёса не качает- чуток подизносился, струя есть, давления нет

Llevellyn писал(а):Сейчас думаю над тем, как виброизолировать компрессор от корпуса. А то когда он работает, всё трясется и гайки откручиваются

По виброизоляции:
1. Резиновые подушки. Т.е. шайбы из толстой резины. Поскольку масса несколько другая, чем скажем в автомобиле, то возможно и поролон подойдёт.
2. Подпружиненная опорная площадка. 3-4 пружины на сжатие, надеваются на винты-болты крепления площадки.
3. Подвес. В идеале 8 пружин на растяжение (по углам параллелепипеда).

По откручиванию:
1. Самоконтрящиеся гайки (уже указано).
2. Контргайки. Лучше п.1 тем, что многоразовые - ослабил, а потом легко снимаешь. Если болты с запасом по длине (чтобы видно было, когда пошло откручивание, а не наблюдать этот уже после катапультирования компрессора), то самоконтрящиеся гайки тяжко откручивать. А поскольку винт-болт будет закреплён не жёстко, а свободно, в отверстии большого диаметра (для виброизоляции), то и шуруповёрт мало поможет откручивать п.1. Да и пластиковая вставка в п.1 не вечная, будет стираться с каждым закручиванием-откручиванием.
3. Шайба-стопор (с зубчиками внутрь/наружу) или шайба-гровер (пружинная с разрезом).

Что за клапана используються? можно их поближе и с разных сторон сфоткать?

ух ты, красавчик, да да пневмопереключатели какие ?:-)
компрессор поставь на резиновые пятачки)

про самоконтрящиеся гайки знаю. Пока ихне собираюсь ставить, т.к. это только макет - обычные на суперклей посажу наверно.
компрессор наверное посажу на подушку из пенорезины
клапана pneumax, пдфку можно тут качнуть:
http://www.pneumaxspa.com/ENG/Default.a ... 49&PRD=278

Решил замутить следующую итерацию. Теперь будет 12 степеней свободы (не включая голову и хвост, если будут) и пневмомышцы вместо пневмоцилиндров, с пружинным возвратом

не ну нифига себе))))
так кстати где берешь пневмопереключатели?

автор, ну ответь пожалусто, а то интересно:)
пневмомышци только фесто выпускает, ну или самому сделать..
а я блин никак не найду где купить пневмопереключатели, есть на автобусы но цены по 100уе капец

а я блин никак не найду где купить пневмопереключатели

интересно, когда же ты догадаешься купить их у меня? Я кажется в барахолку даже выкладывал
пневмомышцы есть не только у фесто, но и у шэдоу, ну и у меня теперь тоже есть

Тем временем, пневмокот стал более другим

ого, твой пневмокот разжирел:)))) сардельками небось откормил:) ты значит секретный диллер пневмошняги всякой, ну оки спишмся в личке:)

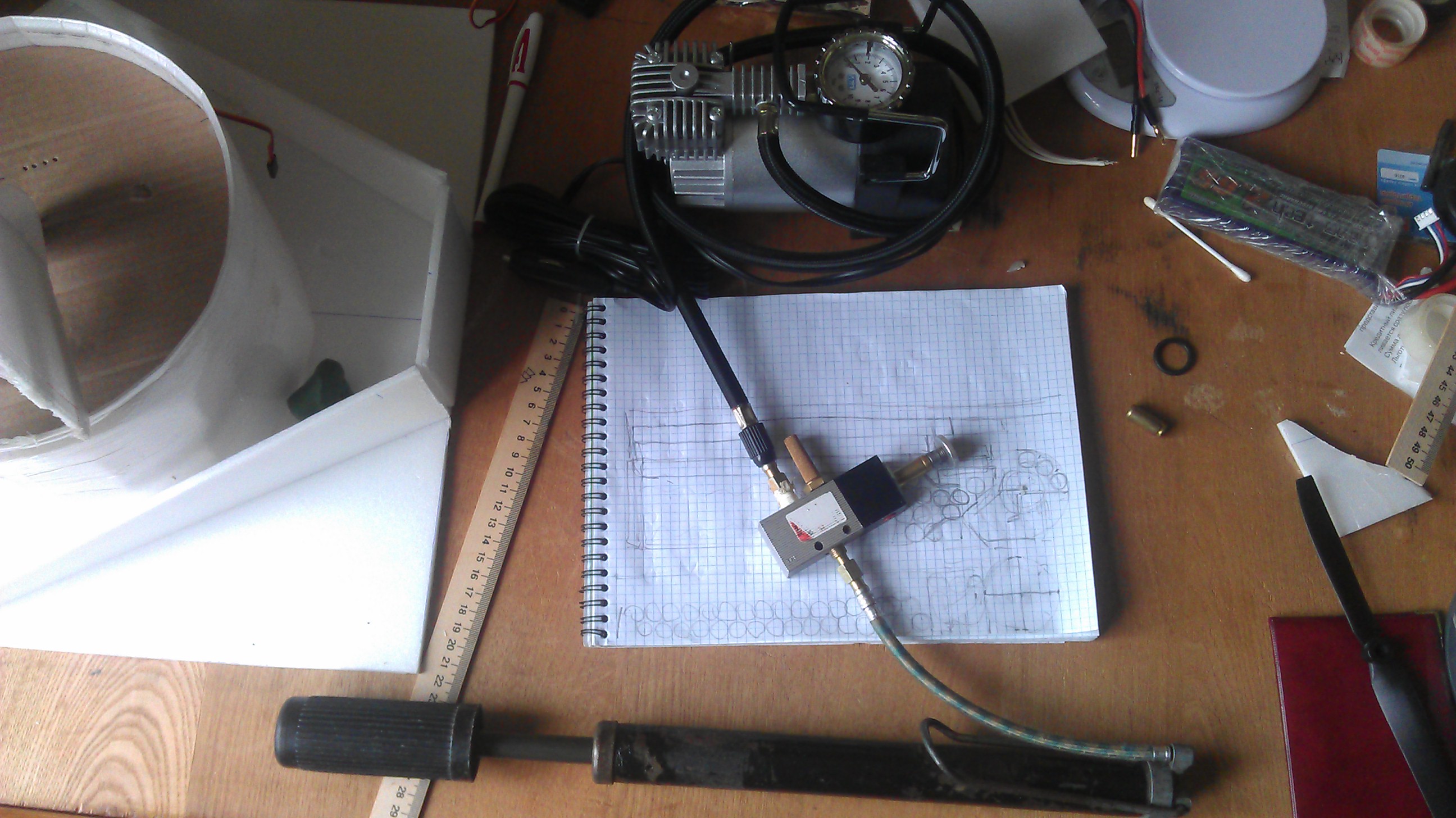

вот такая у меня схема включения.. в нормальном положении пневмоцилиндр будет не заперт, а свободно вентилироватся через канал на котором надет глушитель. а при переключении на него подается давление. вот така проста схемко
