разработка багги формата 1:4 для езды по бездорожью)

Обсуждаем рождающиеся мысли и результаты экспериментов.

Re: разработка багги формата 1:4 для езды по бездорожью)

Сообщение Plastilinstyle » 22 дек 2012, 19:57

самый мощный, уася, редуктор всего мира и Ставрапольского края в частности :D
Аватара пользователя
Plastilinstyle

Сообщения: 263
Зарегистрирован: 26 июл 2012, 18:40
Откуда: Екатеринбург

Re: разработка багги формата 1:4 для езды по бездорожью)

Сообщение рома316 » 22 дек 2012, 22:55

что что:D
рома316

Сообщения: 372
Зарегистрирован: 14 июл 2012, 04:15
Откуда: ишим (тюменская область)
ФИО: Роман Артемович

Re: разработка багги формата 1:4 для езды по бездорожью)

Сообщение romka95 » 28 дек 2012, 13:01

забыл свой пороль, теперь эт я! (рома316)))))))
romka95

Сообщения: 1
Зарегистрирован: 28 дек 2012, 12:57

Re: разработка багги формата 1:4 для езды по бездорожью)

Сообщение robovan » 27 янв 2013, 13:49

ьлин Рома как ты мог!!!!
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: разработка багги формата 1:4 для езды по бездорожью)

Сообщение рома316 » 29 янв 2013, 21:19

над проектом работаю! фотки завтра, есть 2 моста, двухступенчатая коробка, раздатка с отключаемым передним приводом, и муляж движка V8 8)

Добавлено спустя 2 минуты 9 секунд:
P.S. все самостряп)))

Добавлено спустя 2 минуты 10 секунд:
для охлаждения сделаю мининасос, рулевая-тросс или гидравлика)))вот такие успехи
рома316

Сообщения: 372
Зарегистрирован: 14 июл 2012, 04:15
Откуда: ишим (тюменская область)
ФИО: Роман Артемович

Re: разработка багги формата 1:4 для езды по бездорожью)

Сообщение robovan » 29 янв 2013, 23:28

где?!!!! мой глаз не видит сие чудо?:)))
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: разработка багги формата 1:4 для езды по бездорожью)

Сообщение Plastilinstyle » 30 янв 2013, 17:08

2 моста, двухступенчатая коробка, раздатка с отключаемым передним приводом

как? что? где взял? как сделал? :shock: :shock: :shock:
фотки, чертежи, ссылки в студию :Bravo:
Аватара пользователя
Plastilinstyle

Сообщения: 263
Зарегистрирован: 26 июл 2012, 18:40
Откуда: Екатеринбург

Re: разработка багги формата 1:4 для езды по бездорожью)

Сообщение рома316 » 31 янв 2013, 10:22

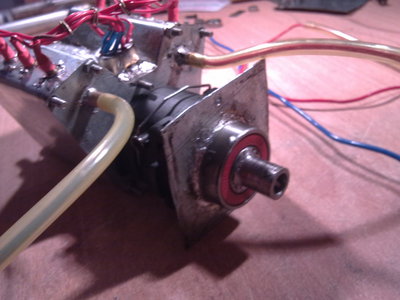

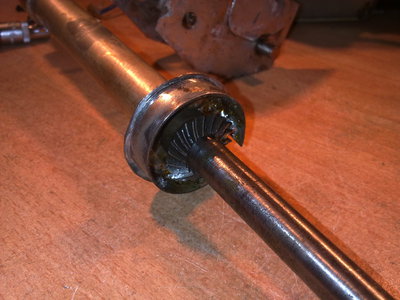

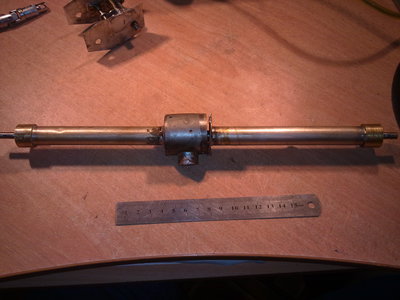

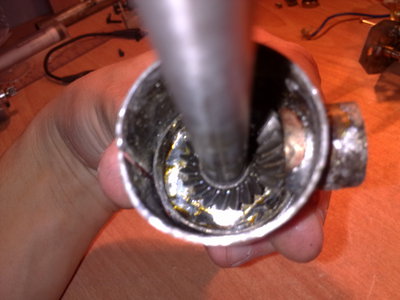

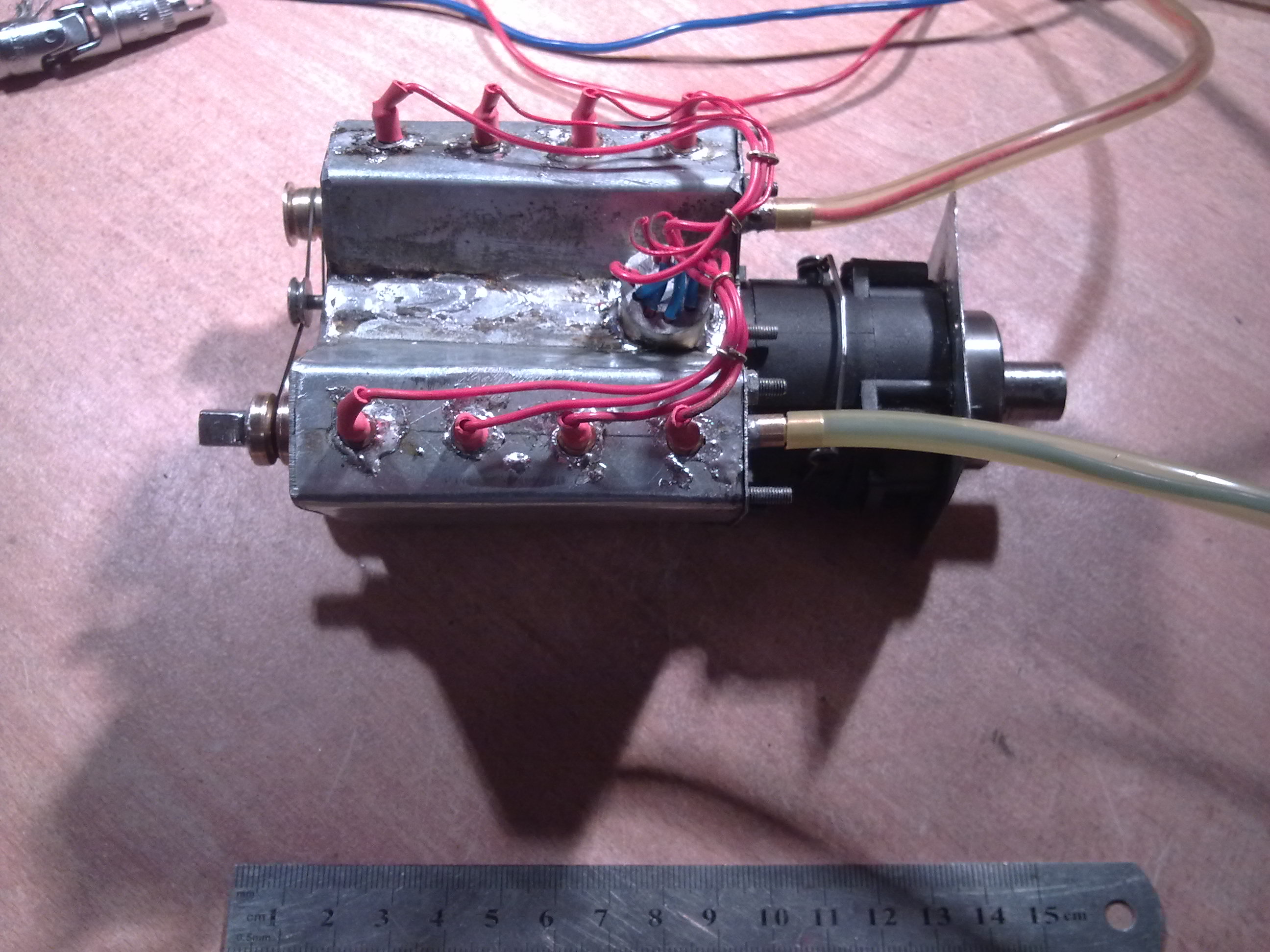

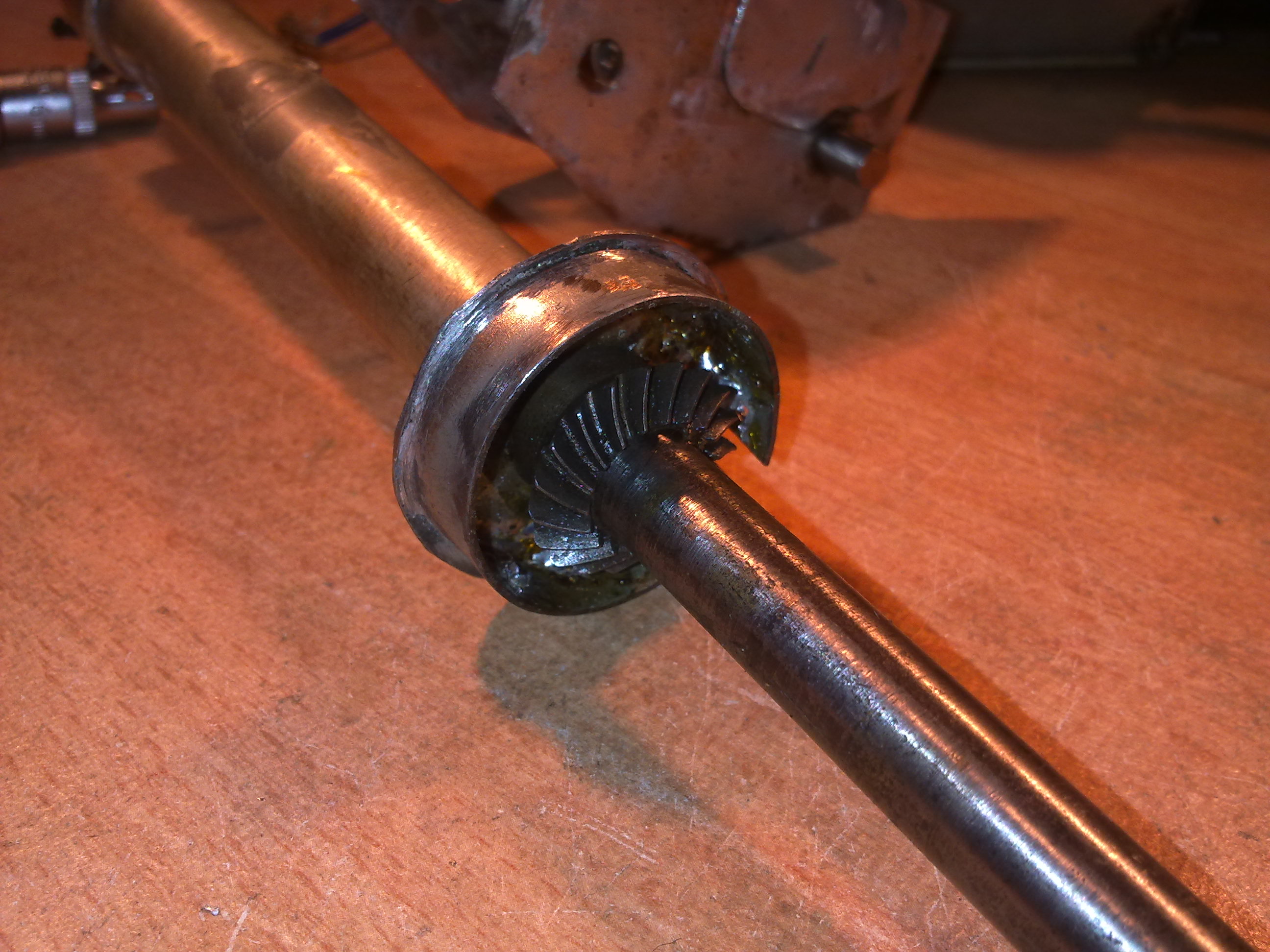

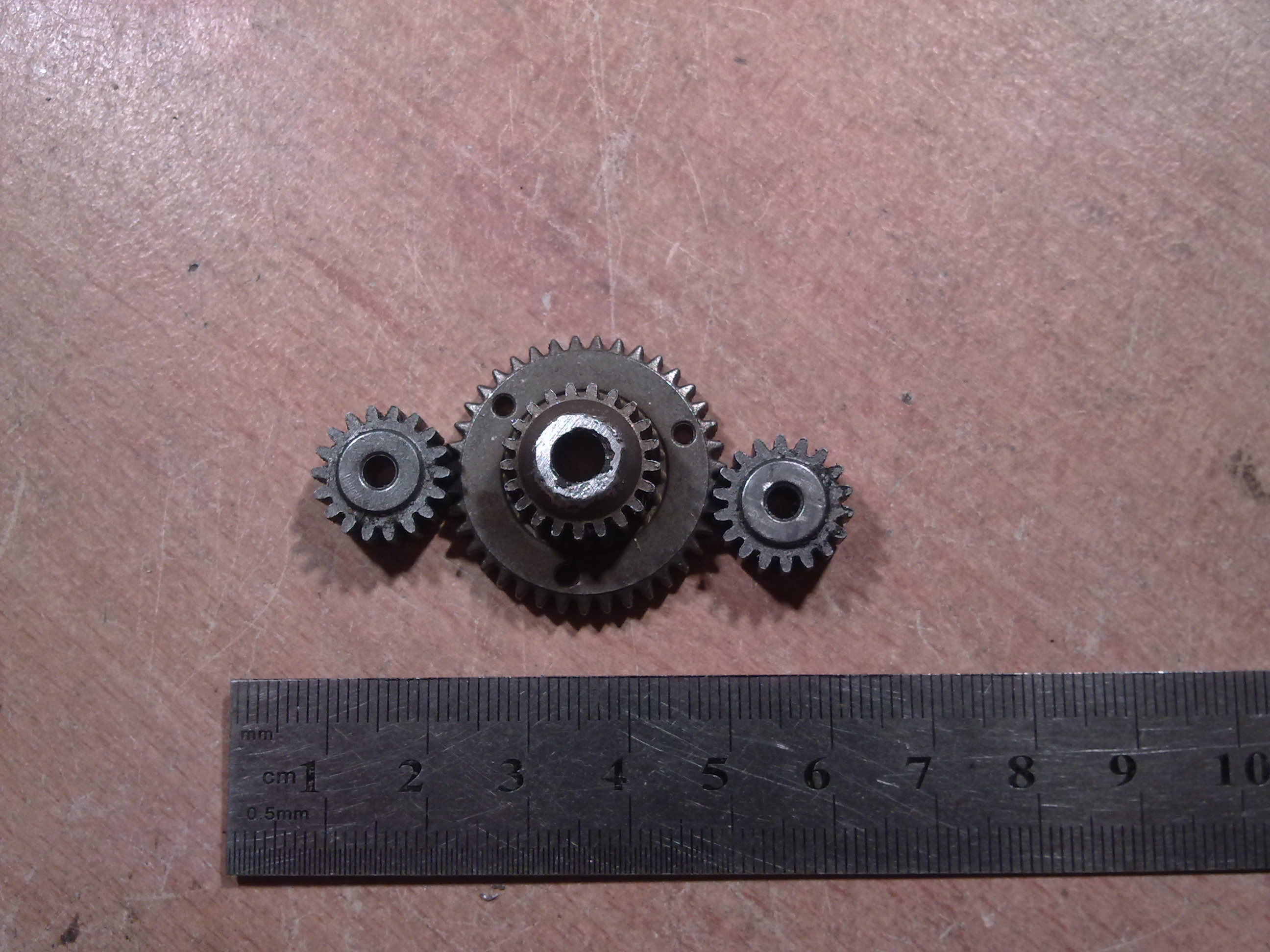

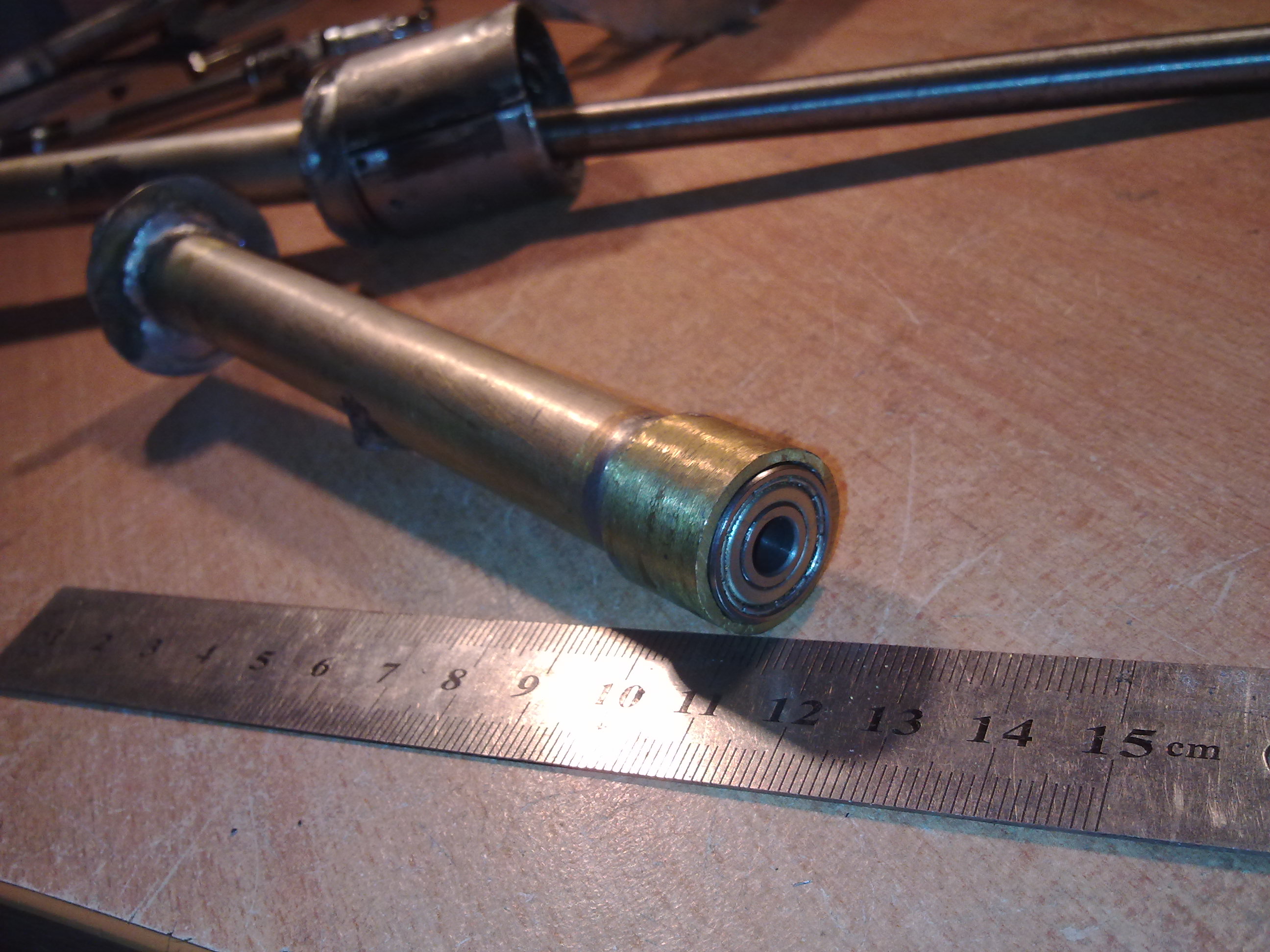

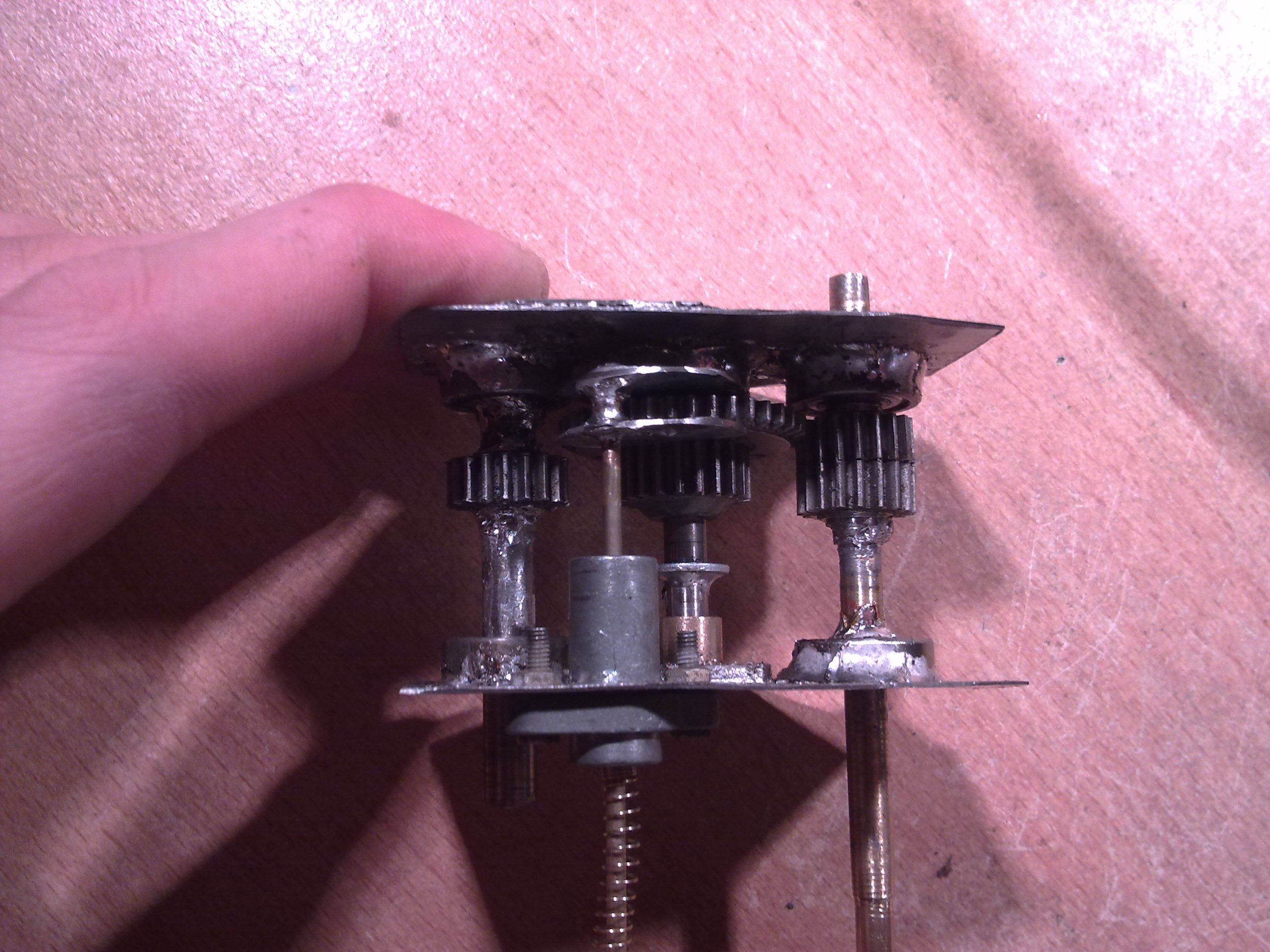

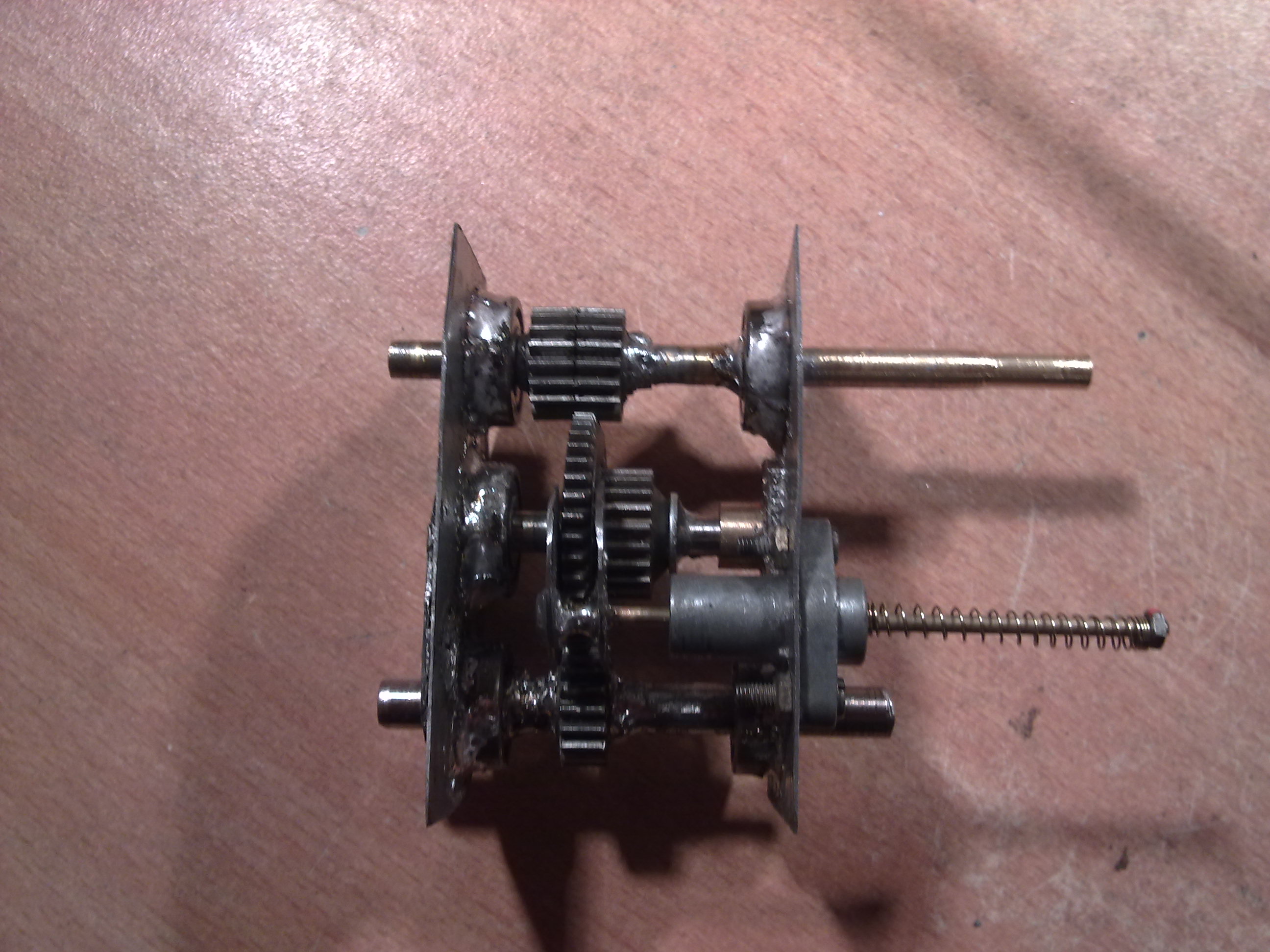

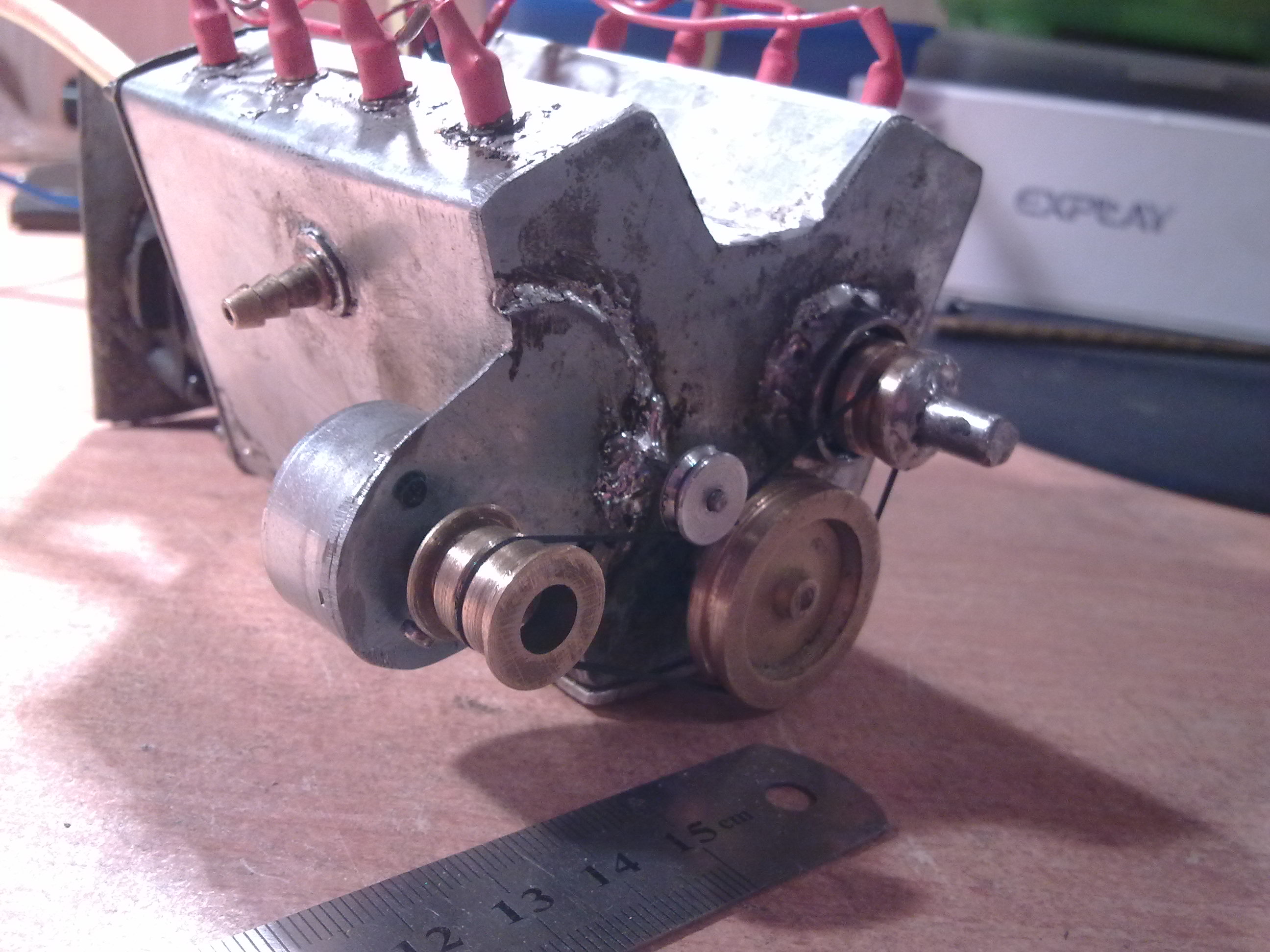

проблемы с нетом, он просте ,,летает,, :( объясню пока что так, коробка сделана из двухскоростного редуктора от шуруповерта, скорость измениется блокировкой одной ступени, редуктор был уменьшен в размере и доработан. Мосты без дифференциала! изготовлены методом пайки (паяльная кислота помогла), внутри стоят просто 2 конические шестерни, все на подшипниках. Раздатка по типу как у газ66, только без пониженной передачи. ну и муляжный V8 я просто спаял из оцинковки и жести, получилось прикольно, для вида поставил генератор, ремни, ну и специально маленький мотор чтобы это все крутил :D не экономично, но красиво) так...карданы использую те же) повезло мне с тем что нашел токаря, иначе было бы очень сложно) на данный момент вырачиваются шрусы для переднего моста)

Добавлено спустя 2 минуты 1 секунду:
потом все переключения хотелось бы автоматизировать, в т.ч охлаждение, прогон масла ну и прочее)

Добавлено спустя 1 час 13 минут 7 секунд:
кстати, мерил, мерил, масштаб меньше получается(((((ну всмысле 1:6-8 где то(
рома316

Сообщения: 372
Зарегистрирован: 14 июл 2012, 04:15
Откуда: ишим (тюменская область)
ФИО: Роман Артемович

Re: разработка багги формата 1:4 для езды по бездорожью)

Сообщение рома316 » 01 фев 2013, 21:07



Добавлено спустя 1 минуту 23 секунды:


Добавлено спустя 1 минуту 47 секунд:


Добавлено спустя 2 минуты 25 секунд:
соглашусь что выглядит немного хрупко, но испытания на прочность выдержало, испытывал так, цеплял все так как будет в конечном виде, а именно мотор-кпп-раздатка-мост, включал мотор на полную и стопорил ось моста, и так несколько раз, все выдержало, намека на трещины и прочее нет!)))

Добавлено спустя 3 минуты 50 секунд:
вдохновил этот проект-http://forum.rcdesign.ru/f98/thread270832.htmlдумаю многие будут сидеть после его просмотра с открытым ртом :)
рома316

Сообщения: 372
Зарегистрирован: 14 июл 2012, 04:15
Откуда: ишим (тюменская область)
ФИО: Роман Артемович

Re: разработка багги формата 1:4 для езды по бездорожью)

Сообщение рома316 » 02 фев 2013, 19:59

и где все:D
рома316

Сообщения: 372
Зарегистрирован: 14 июл 2012, 04:15
Откуда: ишим (тюменская область)
ФИО: Роман Артемович

Re: разработка багги формата 1:4 для езды по бездорожью)

Сообщение robovan » 02 фев 2013, 22:13

все ушли на фронт))))) прикольно так все получилось, но собирать то когда буш)
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: разработка багги формата 1:4 для езды по бездорожью)

Сообщение elmot » 02 фев 2013, 22:45

Все в офигении молчат. Но круто, даже с муляжом двигла:)
А бензином вонять будет?
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: разработка багги формата 1:4 для езды по бездорожью)

Сообщение рома316 » 03 фев 2013, 10:35

спасибо) ну если постараться :D то можно) недавно поизвращался и сделал магнитолку для машинки, непонятно только зачем :D магнитолка из мп3 плеера, полностью рабочая 8)

Добавлено спустя 1 минуту 59 секунд:
масло хочу через раздатку гонять, нагрузки на нее огого, а так как самоделка то трение больше, и греется)

Добавлено спустя :
масло хочу через раздатку гонять, нагрузки на нее огого, а так как самоделка то трение больше, и греется)
рома316

Сообщения: 372
Зарегистрирован: 14 июл 2012, 04:15
Откуда: ишим (тюменская область)
ФИО: Роман Артемович

Re: разработка багги формата 1:4 для езды по бездорожью)

Сообщение robovan » 25 фев 2013, 23:47

ну коогда же?????
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: разработка багги формата 1:4 для езды по бездорожью)

Сообщение robovan » 11 апр 2013, 00:04

тема умерла, да и автора что то не видно ))))))))))))
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир
