Крутим бесколлекторник от CD-Rom

Сообщение BAST » 28 фев 2012, 18:27

Всем привет, помогите разобраться с датащитом. К микросхеме BA6849FP.

Вот собственно с чем возник вопрос:

Если кого не затруднит помогите разобраться, в датащите есть подробное подключение каждого пина, но мне нужно как можно проще - минимум ключей, минимум обвязка. Данная микросхема устанавливается в сидиромах. Сам к сожалению разобраться не сумел.
BAST

Сообщения: 26
Зарегистрирован: 06 окт 2009, 15:58
Откуда: Питер

Re: Крутим бесколлекторник от CD-Rom

Сообщение Rotatron » 02 мар 2012, 02:42

Тест. Картинко: 1.Изображение 2.Изображение убился об робофорум, попробую в 3-й раз :`(
Аватара пользователя
Rotatron

Сообщения: 3
Зарегистрирован: 01 мар 2012, 16:59
Откуда: Питер
прог. языки: PC: Delphi, Asm; PIC, AVR: Asm (учусь); Z80 - Asm

Re: Крутим бесколлекторник от CD-Rom

Сообщение Rotatron » 02 мар 2012, 14:00

крутил полгода этот мотор, правда схемой от CD-Rom, 2-мя проводками что-то соединял на плате :) На BA6844 не нашёл доки, делал по BA6859. BA6849 имхо полный аналог, не проверял. По обвязке:
1 - сечёт перегрузку мотора по току, сопр. на плате 0.5 Ом
2 - V+ моторов 12В
3 - V+ 5В, питание логики
4 - серво-сигнал на 22-ю ногу 0..5В регулирует обороты, если на 21-й ноге напряжение выше - мотор реверсируется
5 - задаёт паузу перед реверсом, номинал хз. С112 на схеме.
6 - ограничивает ток датчиков холла, 800 Ом на схеме
7 - видимо задаёт тайминг, не удалось измерить, сопр. бесконечность, наверное всё-таки разные микросхемы :)
Аватара пользователя
Rotatron

Сообщения: 3
Зарегистрирован: 01 мар 2012, 16:59
Откуда: Питер
прог. языки: PC: Delphi, Asm; PIC, AVR: Asm (учусь); Z80 - Asm

Re: Крутим бесколлекторник от CD-Rom

Сообщение BAST » 02 мар 2012, 15:30

Огромнейшее спасибо!!! Буду разбираться =)
BAST

Сообщения: 26
Зарегистрирован: 06 окт 2009, 15:58
Откуда: Питер

Re: Крутим бесколлекторник от CD-Rom

Сообщение dgin » 04 авг 2015, 12:35

ох, как же хреново поиск работает на этом форуме...еле нашел эту тему!
Хочу движок от cd-привода использовать для кручения центробежной помпы, прочитал кучу тем, в итоге понятно, что ничего не понятно.
Я так понял, что если:
1)крутить трехполюсный движок без датчиков холла драйвером типа TDA5140, то при малейшем изменении нагрузки на валу движка он остановится. Чтоб не остановился нужно еще дополнительно микроконтроллер лепить, чего конечно не хотелось бы...
2)крутить трехполюcный движок с датчиками холла драйвером типа BA6849FP, то при изменении нагрузки на вал драйвер сам восстановит исходную частоту вращения.

И еще пересмотрел кучу видео на ютубе, на всех видео движок раскручивает лопасти очень плавно и долго, как бы его ускорить?
dgin

Сообщения: 10
Зарегистрирован: 23 июл 2015, 21:40
Откуда: Тирасполь

Re: Крутим бесколлекторник от CD-Rom

Сообщение setar » 04 авг 2015, 14:31

dgin писал(а):ох, как же хреново поиск работает на этом форуме...еле нашел эту тему!

:) давно никто на гугл не жаловался
галочку поставь в правом верхнем углу!
встроенного поиска тут считай нету
Вложения

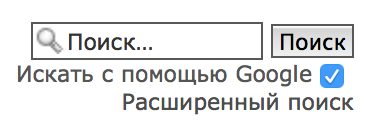

Снимок экрана 2015-08-04 в 13.31.03.png
Снимок экрана 2015-08-04 в 13.31.03.png (19.47 КиБ) Просмотров: 2430
Аватара пользователя
setar
Site Admin

Сообщения: 9230
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Крутим бесколлекторник от CD-Rom

Сообщение Madf » 04 авг 2015, 17:05

Я вообще не понимаю, нафига вам эта муть, берёте бесколлекторник мотор (от квадра), берёте ESC контроллер (с обратной связью) и творите что хотите!
Madf

Сообщения: 2139
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Крутим бесколлекторник от CD-Rom

Сообщение robovan » 04 авг 2015, 17:53

ну возможно человеку ради експеримента нужно. Купить проще всего
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: Крутим бесколлекторник от CD-Rom

Сообщение dgin » 04 авг 2015, 18:31

купить контроллер, купить движок, соединить проводами и получить хрен пойми как работающий результат много мозгов не надо.
dgin

Сообщения: 10
Зарегистрирован: 23 июл 2015, 21:40
Откуда: Тирасполь

Re: Крутим бесколлекторник от CD-Rom

Сообщение Madf » 04 авг 2015, 19:39

трата времени, а мозг: либо он есть - либо его нет
Madf

Сообщения: 2139
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...
