Станок для изготовления деталей из ал. профиля

Обсуждаем рождающиеся мысли и результаты экспериментов.

Станок для изготовления деталей из ал. профиля

Сообщение Duhas » 18 дек 2011, 11:39

давно ношу идею сделать станок/автоматизированную линию, которая будет нарезать/сверлить/фрезеровать алюминиевый профиль, например, полюбившийся мне, 25х25х3.. т.е. задаем длину, координаты и диаметры отверстий, с фрезеровкой еще надо подумать как правильнее, и получаем на выходе готовую деталь..

вопрос - кому-нибудь был бы интересен сервис по изготовлению таких деталей ? например ил нескольких типов профилей..

предполагаемая область применения - шасси средних и больших роботов, станков, прочие..
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Станок для изготовления деталей из ал. профиля

Сообщение Myp » 18 дек 2011, 12:21

ну если цена работ по изготовлению будет не выше 50% себестоимости профиля то это было бы интересно. например мне, как особо ленивому.
я могу начертить с размерами то что мне надо, чтобы собрать каркас, но сидеть пилить ножовкой или фрезеровать ручным фрезером отверстия мне лень.
те кто способны хотябы начертить то что они хотят, с размерами деталей и координатами отверстий способны сами сделать что им хочется.
а те кому сложно порезать люминевый профиль не смогут тебе объяснить чего они хотят, после объяснения на словах будет просто груда испорченных железяк :)

может стоит подумать о конструкторе?
профиль запиленый чтобы собирать шасси разные, конструкции и т.п.
типа взял 2 длинных палки 2 коротких, и 4 средних и получил табуретку
стыковочные части одинаковые а длинна разная. плюс какие-то промежуточные элементы, типа вставок под болты подшипники и т.п.

короче, изобрети или укради идею люминевого конструктора для домашних роботов :)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15893
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Станок для изготовления деталей из ал. профиля

Сообщение Duhas » 18 дек 2011, 14:36

ну ессно у меня есть уже области применения.. когда мы пробовали участвовать в соревнованиях ROBOCON использовали в основном профиль квадрат 25х25х3, он и прочный достаточно, хотя марка алюминия не ахти..

резали сверлили на ЧПУ фрезере.. все бы ничего, да вот сначала надо от 3-х метрового куска отнажовить поменьше с запасом, потом поставить в станок, обработать края, привязаться, и потом сверлить.. а поскольку детали простые, то сверловка все равно в ручную.. + изнутри остаются заусенцы..

я позиционирую такую штуку именно как производство конструктора + нестандартных для конструктора деталей..

покрутил в руках TETRIX, да, неплохо, но хило ( сервы в комплекте на то что можно сообразить из тетрикса - вообще не комильфо... а стоит набор около 50тыр вроде.. притом полезностей в наборе ну не много совсем...

думаю в совокупности с 3D печатью можно неплохой конструктор сообразить.. + изготовление нестандартных деталей..
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Станок для изготовления деталей из ал. профиля

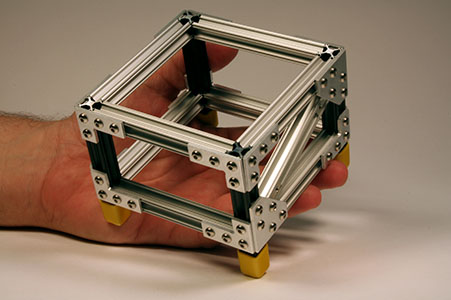

Сообщение WickedGoblin » 20 дек 2011, 11:55

Это не реклама
http://microrax.com/
Вложения
Аватара пользователя
WickedGoblin

Сообщения: 114
Зарегистрирован: 12 сен 2009, 21:42
Откуда: Москва

Re: Станок для изготовления деталей из ал. профиля

Сообщение Myp » 20 дек 2011, 12:31

да классные штуки но цена...
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15893
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Станок для изготовления деталей из ал. профиля

Сообщение -= Александр =- » 20 дек 2011, 13:48

Не такая уж страшная цена. Там она указана на пачку из 8-10 штук сразу.
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Станок для изготовления деталей из ал. профиля

Сообщение Michael_K » 20 дек 2011, 14:29

Есть же массовые профили ITEM. Удобно.
Вот из маленьких:
http://catalog.item24.us/product_info.p ... 20x10.html
http://catalog.item24.us/product_info.p ... 20x20.html

Из них делают до фига всего - начиная от витрин и рекламных стоек, кончая станками...
Только шалобушки дороговаты... хотя на простые винты-гайки тоже можно крепить (менее гибко, но можно)
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Станок для изготовления деталей из ал. профиля

Сообщение Myp » 20 дек 2011, 15:16

4 тыщи за 7 метров алюминевого профиля с пачкой метизов это перебор...

а item почём?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15893
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Станок для изготовления деталей из ал. профиля

Сообщение =DeaD= » 20 дек 2011, 15:20

Нет смысла оценивать 4тр за 7метров.
Есть смысл сравнивать общую сумму за тот или иной конструктив, возможность повторного использования и т.п.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Станок для изготовления деталей из ал. профиля

Сообщение Duhas » 20 дек 2011, 16:05

хм, озадачили )

у меня конечно профиль на примете 25х25х3, он попрочнее я думаю будет.. + это квадрат.. из минусов - соединения под углом не внахлест делать пока не понятно как.. м.б 3д печатать соединители )
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Станок для изготовления деталей из ал. профиля

Сообщение =DeaD= » 20 дек 2011, 16:19

3D-печать соединителей будет недостаточно жесткая, имхо.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Станок для изготовления деталей из ал. профиля

Сообщение Duhas » 20 дек 2011, 16:25

да возможно, но можно продублировать пластинами, в частности даже производимыми нашей промышленностью уголками.. стальными..
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Станок для изготовления деталей из ал. профиля

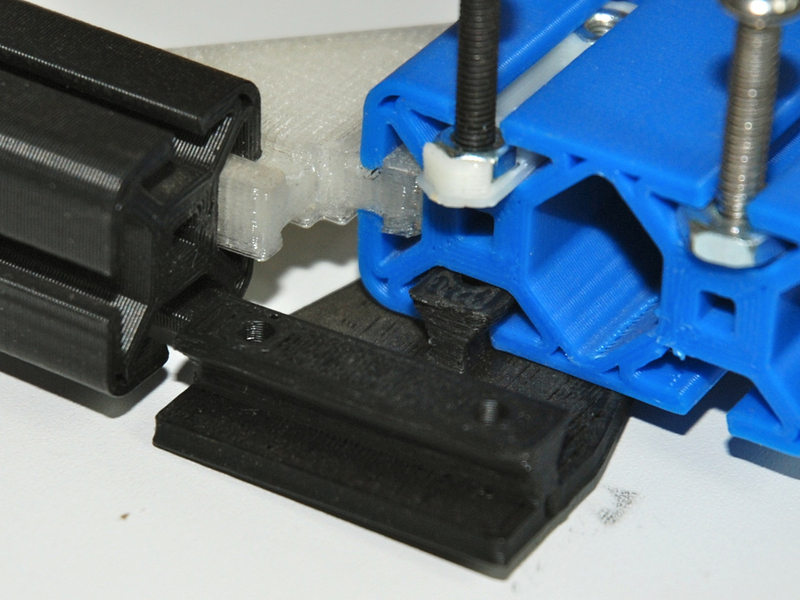

Сообщение setar » 20 дек 2011, 16:40

просматривал ссылки из соседней темы, пересеклось :)
http://www.thingiverse.com/thing:10261
Вложения
Аватара пользователя
setar
Site Admin

Сообщения: 9230
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Станок для изготовления деталей из ал. профиля

Сообщение Duhas » 20 дек 2011, 17:21

если речь о жесткости - то хз, что там с ней.. тестить надо и не на 1 образце.. хотя я думаю можно оптимизировать.. в плоть до направления печати в таких деталях..

один минус у таких профилей, имхо, нужно что-то докрепить - нужна горсть примочек.. в стучае простго квадрата - дрель и в путь ) хоть под резьбу..
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Станок для изготовления деталей из ал. профиля

Сообщение Michael_K » 21 дек 2011, 00:08

Duhas писал(а):один минус у таких профилей, имхо, нужно что-то докрепить - нужна горсть примочек.. в стучае простго квадрата - дрель и в путь ) хоть под резьбу..


Какой же это "минус". Точно так же "дрель и в путь" точно так же "хоть под резьбу", только еще и в торец можно завинтить и паз использовать удобно.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб
