Лазерная сигнализация

Сообщение sema-lap » 01 ноя 2011, 23:53

Решил сделать лазерную сигнализацию, купил лазер, накидал схемку, стал тестить, и столкнулся с проблемой.
Мне нужно что-бы лазер проходил порядка 10-15 отражений и после этого попадал на фотодиод, а дальше дело техники это обработать. Проблема с отражением, не знаю что использовать в качестве отражателей, попробовал использовать зеркала от, пудрениц - фигня не более 3-4 отражений, попробовал жесткие диски от HDD тоже косяк, ещё меньше отражений получается.
Конечно хорошо-бы использовать призмы, но бюджет не позволяет.
Может кто-то сталкивался с подобной проблемой, или знает где достать дешёвые призмы, помогите.
Кто не рискует тот не пьёт морковный сок!
sema-lap

Сообщения: 20
Зарегистрирован: 14 янв 2011, 02:46
Откуда: Санкт-Петербург
ФИО: Лапко Сёма

Re: Лазерная сигнализация

Сообщение dccharacter » 02 ноя 2011, 00:15

что за лазер?
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4881
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Лазерная сигнализация

Сообщение HarryStar » 02 ноя 2011, 00:31

А зачем столько много отражений? 3-4 мне кажется нормально. 10-15 настраивать замучаешься. Да еще в глаз случайно бета-тестеру попадет, ну его нафиг. ИК-детекторы и емкостные датчики движения мне кажется лучше.
Аватара пользователя
HarryStar

Сообщения: 973
Зарегистрирован: 15 ноя 2010, 13:56
Откуда: Нижний Новгород
прог. языки: С, С++, РНР

Re: Лазерная сигнализация

Сообщение sema-lap » 02 ноя 2011, 01:06

лазер зелёный kamoloff s-10 5 мВТ
проблема в том, что у меня не совсем сигнализация, а полоса препятствий (как в фильмах про воров) и нужно чем боль-тем лучше, просто иначе придётся ставить несколько лазеров.
Кто не рискует тот не пьёт морковный сок!
sema-lap

Сообщения: 20
Зарегистрирован: 14 янв 2011, 02:46
Откуда: Санкт-Петербург
ФИО: Лапко Сёма

Re: Лазерная сигнализация

Сообщение Angel71 » 02 ноя 2011, 01:41

на барахолке есть cd/dvd приводы - там и лазер (не рекомендую, для зрения плохо) и отражатели. :) но их нужно пробовать, подойдёт или нет для текущей задачи.
Аватара пользователя
Angel71

Сообщения: 9232
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Лазерная сигнализация

Сообщение sema-lap » 02 ноя 2011, 01:46

призма должна быть ощутимых размеров от 35х35 мм
и от привода лазер скорее всего не подойдёт
призм нужно 10-15.
Кто не рискует тот не пьёт морковный сок!
sema-lap

Сообщения: 20
Зарегистрирован: 14 янв 2011, 02:46
Откуда: Санкт-Петербург
ФИО: Лапко Сёма

Re: Лазерная сигнализация

Сообщение Angel71 » 02 ноя 2011, 02:24

неплохое пятнышко. :) тогда имхо много лазеров. не знаю по чём вs брали этот s10, но что-то мне подсказывает, что намного дешевле будет на ebay взять китайские указки.
Аватара пользователя
Angel71

Сообщения: 9232
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Лазерная сигнализация

Сообщение Myp » 02 ноя 2011, 10:25

10-15 это реально слишком много.
и призма не особенно поможет.

проще купить 10 штук лазеров по 300 рублей.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15948
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Лазерная сигнализация

Сообщение sema-lap » 03 ноя 2011, 02:13

какие купить? хочется что-то адекватное.
просто то что покупал я стоит 1,5 к.р.
И хорошо-бы зелёные.
Не знаете призмы из бинокля подойдут, в качестве отражателей?
Кто не рискует тот не пьёт морковный сок!
sema-lap

Сообщения: 20
Зарегистрирован: 14 янв 2011, 02:46
Откуда: Санкт-Петербург
ФИО: Лапко Сёма

Re: Лазерная сигнализация

Сообщение Angel71 » 03 ноя 2011, 02:58

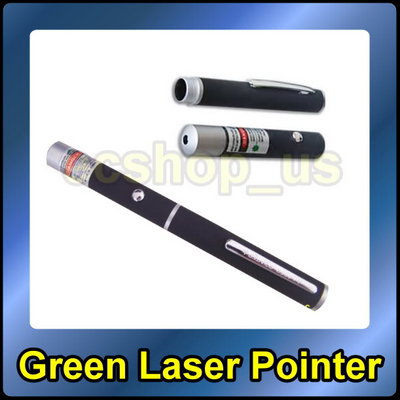

китавайские указки берите, китавайскийские. стоят они в пределах 1,5-5$. за 5-10$ уже вот такие указки можно взять:

переплачивать смысла мало, но можно.
или сразу модуль взять, если нет желания выковыривать их из указки. 10 таких http://www.dealextreme.com/p/6mm-5mw-red-laser-module-3-5-4-5v-13378 обойдутся в 11.21$, возможная выгода вроде очевидна. закажите и опробуйте, в любом случае на эксперимент много денег не нужно. при желании на ebay ещё можно на аукционах поторговаться - повезёт, купите еще дешевле.
Аватара пользователя
Angel71

Сообщения: 9232
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Лазерная сигнализация

Сообщение HarryStar » 03 ноя 2011, 08:38

Берите зеленый - смотрится красивее если лучи у вас будут видимые.
Аватара пользователя
HarryStar

Сообщения: 973
Зарегистрирован: 15 ноя 2010, 13:56
Откуда: Нижний Новгород
прог. языки: С, С++, РНР

Re: Лазерная сигнализация

Сообщение Myp » 03 ноя 2011, 11:44

sema-lap писал(а):просто то что покупал я стоит 1,5 к.р.
И хорошо-бы зелёные.
Не знаете призмы из бинокля подойдут, в качестве отражателей?

простая зелёная указка на дилэкстриме стоит 350 рублей.
самое простое это купить 5 указок и обойтись 2-3 отражениями от обычного зеркала.

думаете призмы не поглощают луч? :D
даже если после каждой призмы теряется по 5% света то после 10 призм потеряется 50% света.
невозможно сделать очень много переотражений как ни старайся.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15948
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Лазерная сигнализация

Сообщение HarryStar » 03 ноя 2011, 12:18

там есть модули по 100 руб зеленые
Аватара пользователя
HarryStar

Сообщения: 973
Зарегистрирован: 15 ноя 2010, 13:56
Откуда: Нижний Новгород
прог. языки: С, С++, РНР

Re: Лазерная сигнализация

Сообщение Dimitri » 03 ноя 2011, 12:33

Myp писал(а):...
даже если после каждой призмы теряется по 5% света то после 10 призм потеряется 50% света.
..

проценты считаются не так, потери будут всего 36.97505903% при 5% на каждой.
Дорогу осилит идущий.
Аватара пользователя
Dimitri

Сообщения: 144
Зарегистрирован: 26 ноя 2008, 16:44
Откуда: Москва
Skype: wayfarerdimitri
прог. языки: VC++, немного asm, php, jScript,XSLT,LUA

Re: Лазерная сигнализация

Сообщение Myp » 03 ноя 2011, 14:09

тьфу, попутал. там же 5% от оставшегося пучка снимается ))

один фиг, светопропускание 95% это круто, обычно меньше проходит. через 10 преломлений пучок ослабнет очень.
надо использовать 10 пучков без всяких зеркал :)

Добавлено спустя 23 секунды:
HarryStar писал(а):там есть модули по 100 руб зеленые

дай сцылку, я тока за 300 чото видел.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15948
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
