не, дохляндия

Спасибо ребята за поддержку вчера. Вроде собрался и развел второй вариант платы (ну как я только умею - называется "все в кучу") с токовым сенсором. Буду вечерком опять в хлорном железе плескаться

Слушайте, вспомнил, почему отказался от драйверов и не-логиков.
1. Драйверы сильно ограничивают напряжение питания - от 10 до 20В (пример ir2103: http://www.irf.com/product-info/datashe ... ir2103.pdf), соответственно при разряде трехбаночной батареи в какой-то момент резко повысятся потери на драйвере и на ключах.
2. Та же история с нелогиком - при падении напряжения ниже 10В резко возрастут потери. Также можно забыть об использовании двухбаночного аккумулятора.

1. IR442[678] 6-20в, на 5в тоже отлично работают. лично проверял.

Это, к сожалению, дуал лоу-сайд. Кабы было бы такое на хай/лоу сайд.... эээх

Ну что, я снова разработал какое-то гениальное устройство. У нового устройства у P-мосфета, стоящего в разрыве положительного провода питания, на всех трех ногах одинаковое напряжение. Более 10В. Ну как мне такие вещи удаются? Замена транзюка на такой же не помогла.

уже не смешно

Dmitry__ писал(а):уже не смешно

Это я умудрился в игле сразу у двух элементов пинаут сбить. Как удалось - сам не понимаю. Фиксю.

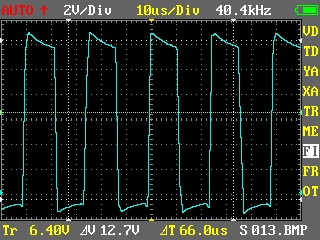

Ребят, а помогите мне до ума штучку довести (ну или понять, что происходит - что по сути одно и то же). Транзистор NTD20P06LT4G сильно греется (градусов 70 при нагрузке в ~3А). Частота ШИМа в районе 40кГц (менял от 10 кГц до 200 кГц - на краях диапазона схема начинает больше ток жрать, между - примерно одинаково все). Дроссель холодный (перемотал в 4 провода 0,335). Форма сигнала на дрейне (это же сток, да?) в приложении.

Хочется, чтобы не грелось... Ну и просто идеала достичь...

Добавлено спустя 1 минуту 25 секунд:
А, да, это с "ускорителем" из транзистора+диода в цепи исток-затвор по схеме Dmitry__

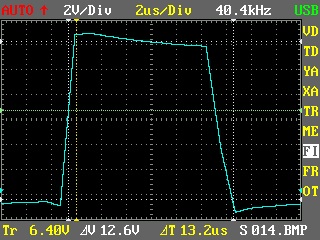

один импульс на таком же графике сделать бы..

Вот

блин, не понятно, то ли все ок, то ли из-за оцифровки не видно фронтов толком..

Жаль не видно на этом графике напряжения на истоке.
Но вообще выглядит довольно красиво.
Я правильно понимаю, что ноль обозначен белыми стрелочками?

а Rds(on)= 0.13ом не много?
I^2 * R = 1.2 Вт в статике

Добавлено спустя 34 минуты 51 секунду:
IRF7416 Rds(on) = 0.02Ω
IRF7424 13.5 mΩ VGS = -10V
IRF7425 8.2@VGS = -4.5V

диод какой поставил?

диод BAT54C
меняем транзистор?
у осцила если че 1МГц полоса пропускания, т.е. он на грани работает.
белая стрелочка с белым нижним горизонтальным маркером - ноль
на истоке могу показать форму, но отдельно, так как осцил одноканальный. Могу также показать напряжение сток-исток.
