Крепежи для лазерной резки

Сообщение setar » 23 фев 2011, 15:44

Возможно тема окажется актуальной не только для меня
в данный момент подготавливаю к выходу новую версию манипулятора OR-LC-ARM
Работаю над уменьшением кол-ва метизов требуемых для сборки и параллельно над увеличением жесткости конструкции.

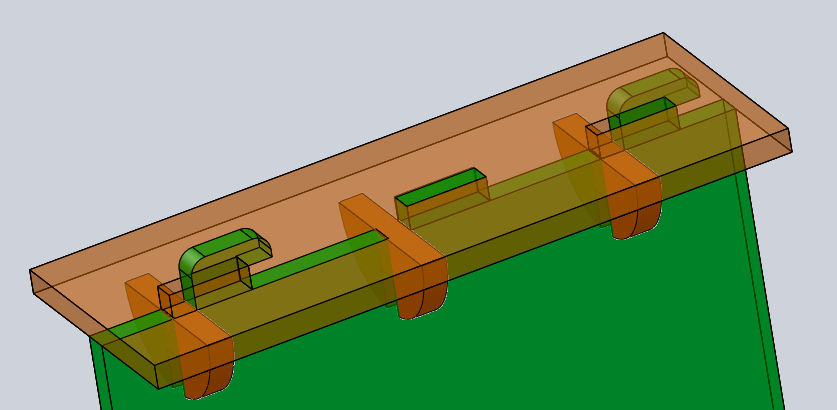

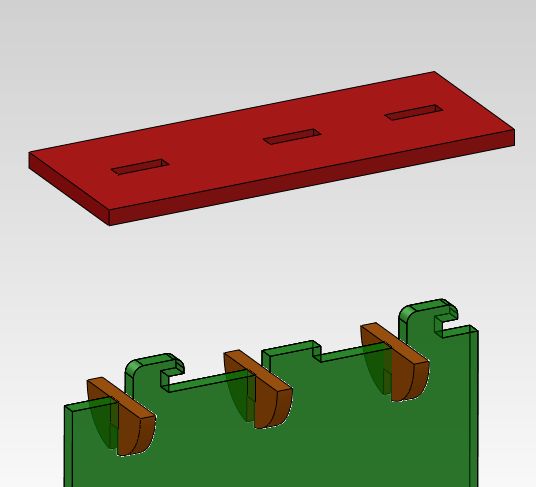

вот такой интересный узел с автозащёлкой вырисовывается:

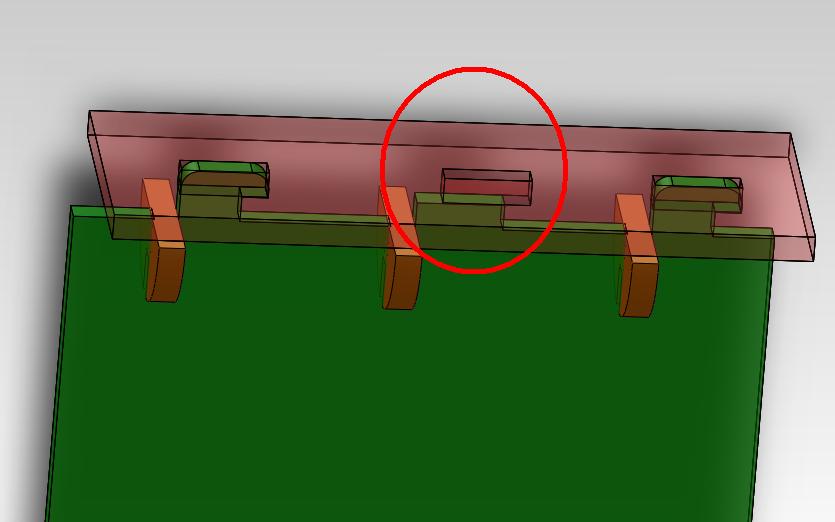

здесь средняя часть защелкивается не позволяя соединению вывалиться из Г образных захватов

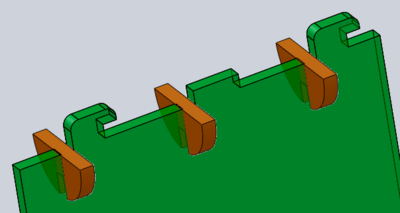

а ребрышки гарантируют что посадка будет жетской и под 90град (кромка после реза лазером не 90 град)

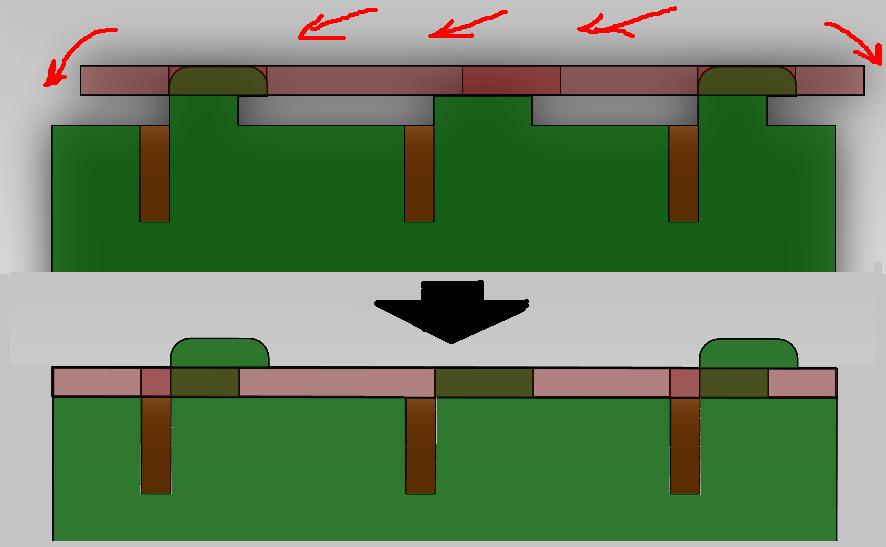

в процессе сборки верхняя пластина сначала выгибается горбом вверх на среднем зубе-защелке, а затем после сдига выравнивается защелкиваясь
Вложения
OR-LC-Соединение_автозащёлка_с_ребром.zip
для листового материала 3мм
(334.69 КиБ) Скачиваний: 0
Аватара пользователя
setar
Site Admin

Сообщения: 9230
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Крепежи для лазерной резки

Сообщение Aseris » 23 фев 2011, 15:47

Не совсем понятно про среднюю часть, на модели невидно там ничего
Аватара пользователя
Aseris

Сообщения: 954
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия, Хеб
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: Крепежи для лазерной резки

Сообщение setar » 23 фев 2011, 16:01

приложил солид модель :) у меня правда 2011 версия

Добавлено спустя 9 минут 58 секунд:
обновил первый пост доп картинкой и пояснением
Аватара пользователя
setar
Site Admin

Сообщения: 9230
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Крепежи для лазерной резки

Сообщение Michael_K » 23 фев 2011, 17:25

отличная идея
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Крепежи для лазерной резки

Сообщение setar » 23 фев 2011, 22:07

идея с защелкой не моя, это Виктор из команды 1970DenisT подсказал :)
мои тут ребрышки жесткости
Аватара пользователя
setar
Site Admin

Сообщения: 9230
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Крепежи для лазерной резки

Сообщение Aseris » 23 фев 2011, 22:39

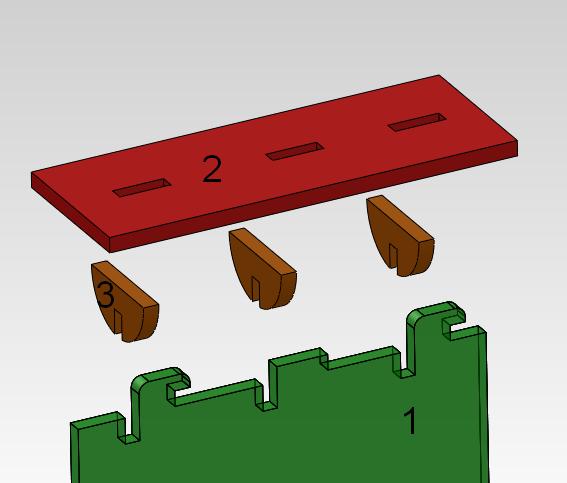

Я так понимаю пластина с 3 отверстиями защелкивается по следующему алгоритму:
База

1 - ставим 3 направляющих (деталь 3) полукруглых пластины в пластину с защелками (деталь 1),

потом ставим пластину 2 (деталь 2)на защелки


и изгибая ее ставим на место???


не будет ли здесь трудностей?
сам недавно напроектировал, потом выяснилось что конструкция не разборная получается...

извиняюсь если коряво объяснил, по образованию не технолог
Последний раз редактировалось Aseris 23 фев 2011, 22:41, всего редактировалось 1 раз.
Аватара пользователя
Aseris

Сообщения: 954
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия, Хеб
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: Крепежи для лазерной резки

Сообщение =DeaD= » 23 фев 2011, 22:41

Средний шип конечно надо скруглить и сделать неполной высоты.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Крепежи для лазерной резки

Сообщение setar » 24 фев 2011, 11:22

ничего не нужно, защелка для последовательности Г-Г-П проверена, думаю Г-П-Г тоже будет работать, скоро проверю
Аватара пользователя
setar
Site Admin

Сообщения: 9230
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Крепежи для лазерной резки

Сообщение =DeaD= » 24 фев 2011, 11:24

ГГП в 2 раза тяжелей будет застёгивать так.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов
