сразу в металле, на моделирование слишком много времени уходит.

эта трубка -уже у вас? Или только заказывать собираетесь? Я бы не отказался тоже

Llevellyn писал(а):сразу в металле, на моделирование слишком много времени уходит.

я раньше тоже так думал, а оказалось, что наоборот. А для сложных конструкций - очень сильно наоборот.

Llevellyn писал(а):эта трубка -уже у вас? Или только заказывать собираетесь? Я бы не отказался тоже

давно уже у меня, сделал на ней пару мышц. Есть ещё наша альтернатива, называется как-то вроде ТКСП. Тянется похуже, но зато бывает гораздо больших диаметров. У меня есть такая диаметром 6 и 8 мм, по поведению мышцы внешне не отличимо от силикона.

а вы в хоббикинге покупали? Можете заслать почтой образцы, за какие нибудь деньги?

Добавлено спустя 4 минуты 28 секунд:
а ТКСП возможно использовать сразу без чулка?

Llevellyn писал(а):а вы в хоббикинге покупали? Можете заслать почтой образцы, за какие нибудь деньги?

Да, в хоббикинге. В принципе могу отправить, но небольшой кусок, самому ещё пригодится.

В ТКСП чулок слишком плотного плетения, у него очень маленькое удлиннение. Да и находится он внутри силикона.
Бывает ещё такая же без стеклотканевого армирования, но там толщина стенок больше, соответственно нужно выше давление. Я не помню название, что-то вроде ТКС, или ТСП. На 600 и 1000В. У той, что на 600 стенки потоньше.

а где-то в РФ эта трубка из хоббикинга продается?

не знаю, я прямо оттуда и купил.

Сегодня у меня наконец-то получился более-менее удачный пневмоклапан
http://www.youtube.com/watch?v=ToqjKz5N5nY
правда, работы еще полно, и думаю что без токаря не обойтись.

EIN_ENGEL, я пробовал также вашу схему, только немного видоизмененную:
http://www.youtube.com/watch?v=Z5Irv7UQnTg
В принципе работает, но нужен довольно мощный магнит (в разы больше того что у вас нарисован).

Llevellyn писал(а):В принципе работает, но нужен довольно мощный магнит (в разы больше того что у вас нарисован).

что там внутри? чертёж можно, или рисунок?

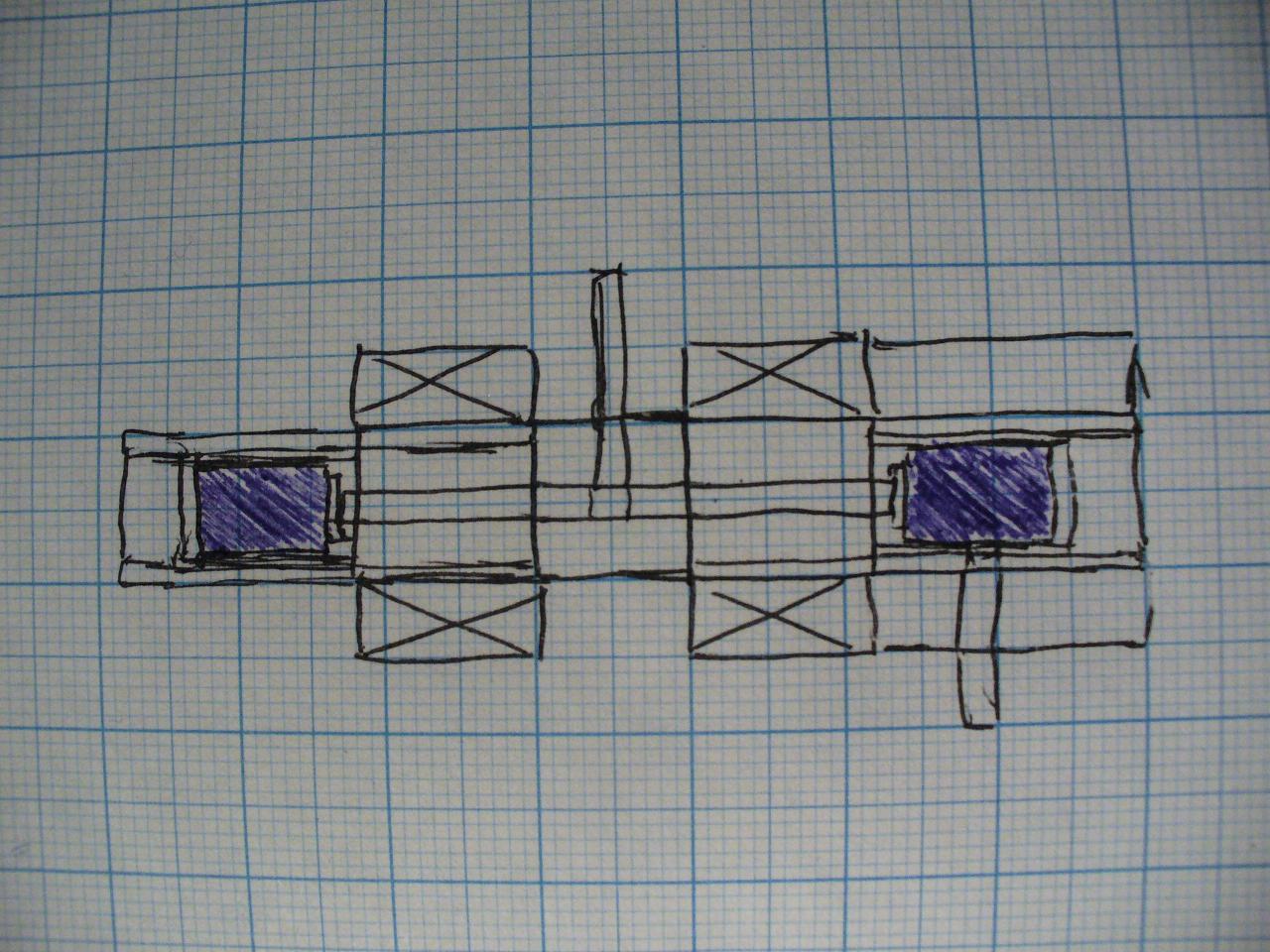

вот как-то так...

Я так понял, кресты это катушки? Синие детали - магниты? Узкие трубки - воздуховоды?

Получается магнит справа гуляет в уплотнителе? Сердечники у катушек есть?

на редкость непонятный рисунок )) да ещё и бумага в клеточку))
я не понял вобщем ((

EIN_ENGEL писал(а):Я так понял, кресты это катушки? Синие детали - магниты? Узкие трубки - воздуховоды?

да

Получается магнит справа гуляет в уплотнителе? Сердечники у катушек есть?

магниты гуляют туда-сюда на миллиметр и прижимает уплотнитель (кусок ластика) к выходу воздуховода. Катушки намотаны на сердечниках, в которых по центру вставлена трубка-воздуховод.


Myp, это миллиметровая бумага, и все размеры примерно соблюдены

Но все же на неодимовых магнитах получился довольно унылый пневмоклапан, единственное его преимущество это габариты. Вот на обычных пружинах значительно бодрее: http://www.youtube.com/watch?v=ToqjKz5N5nY

С левой частью клапана понятно, а как в правой происходит соединение входного воздуховода с выходным?
Сердечник из чего?
За счёт чего магниты прижимаются к воздуховодам? Магнитным полем друг к другу? Вроде бы для этого расстояние между ними слишком большое.

В чём заключается унылость? Пропускная способность маленькая?



П.С. ты бы лучше фотки выкладывал на белом фоне крупным планом. Самой конструкции и внутренностей.
Короткие видеоролики по несколько секунд ни о чём не говорят. То, что оно работает я и так верю.

на самом деле клапан симметричный, просто в левой части то что сделано по факту, а в правой - то, что должно быть. Сейчас при открытии клапана воздух просто выходит через зазор между пробкой и трубкой, в которой движется магнит. Сердечник из стали. Магниты стремятся прижаться к сердечнику, там зазор между магнитом и сердечником в районе 2мм.

Унылось в том, что не держит больше 6 атм, да и при 6 атм сифонит знатно. Для того чтоб работал нормально, нужно либо увеличивать объем сердечника, либо объем магнита, либо уменьшать условный проход.

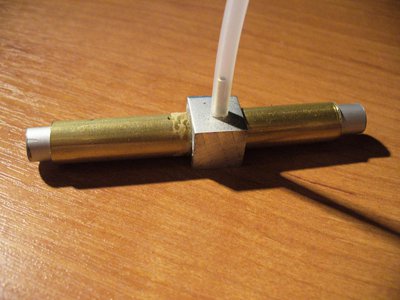

вот фотка без катушек, думаю понятнее не стало

Llevellyn писал(а):вот фотка без катушек, думаю понятнее не стало

так кишки надо, чтобы стало. Серебристые штырьки по краям это магниты? Вроде бы не похожи по фактуре материала.

Значит нужно магнит поближе к сердечнику, или добавить пружинку. Как там с герметизацией? Резинка плотно прижимается? Может быть сердечник нужен сплошной, без полости в центре. Я думаю, рабочего хода достаточно будет 0.5-1 мм. Лучше увеличить сечение отверстия.

По изначальной идее конструкции магнит прижимается к отверстию магнитным полем и давлением. При срабатывании клапана, магнит отталкивается от сердечника против давления. То есть при хорошей герметизации травить не должен вообще.


Другой вариант конструкции основан на звуковой катушке:
http://www.pwr-con.com/lvcm-013-013-02.htm
Та же самая катушка, но в качестве сердечника неодимовый магнит. Всё остальное так же: положительное напряжение смещает магнит в одну сторону, отрицательное в другую. Клапан получается пропорциональным.
