Сенсорное управление варочной поверхностью

Описание и обсуждение технологий самостоятельного изготовления компонент.

Сенсорное управление варочной поверхностью

Сообщение Ande » 20 дек 2010, 23:39

На каком принципе работает?

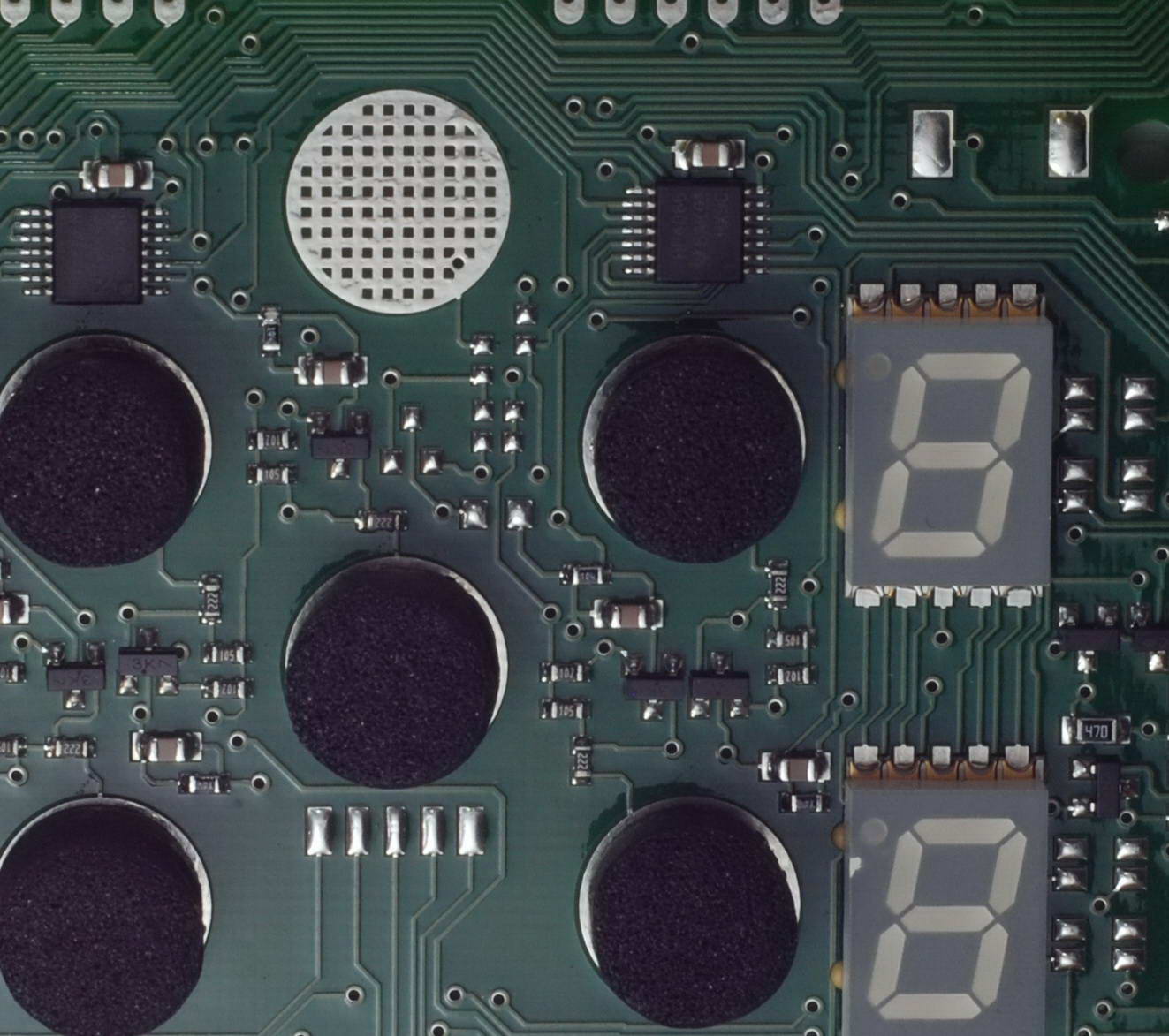

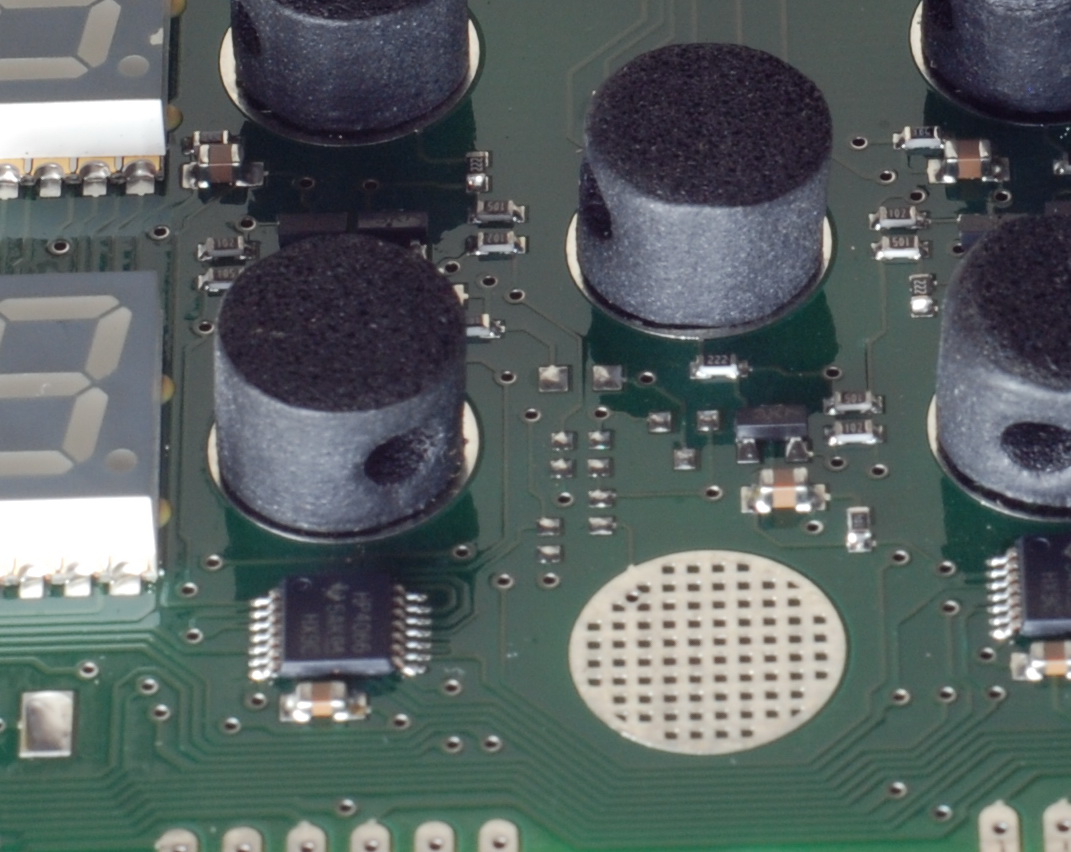

На действующие "пятаки" какие-то поролоновые штуки приклеены, сбоку отверстие сквозное.
Аватара пользователя
Ande

Сообщения: 79
Зарегистрирован: 17 июл 2008, 14:21
Откуда: Тольятти
прог. языки: Delphi, Bascom

Re: Сенсорное управление варочной поверхностью

Сообщение Myp » 21 дек 2010, 01:07

посмотри куда идёт провод от датчиков и глянь в даташите на эту микру на каком принципе она работает.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15924
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Сенсорное управление варочной поверхностью

Сообщение Vooon » 21 дек 2010, 01:20

Похоже они на изменении емкости.
Сейчас есть мк со встроенным контроллерм сенсорных кнопок, и их дизайн очень похож.
Не ясно только зачем эти поролоновые штуки.
Linux user | Firefox user
Аватара пользователя
Vooon
Site Admin

Сообщения: 3324
Зарегистрирован: 09 фев 2006, 15:36
Откуда: Москва
Skype: vooon341
прог. языки: Python, C, Bash, JavaScript, C++, PHP
ФИО: Владимир Ермаков

Re: Сенсорное управление варочной поверхностью

Сообщение Ande » 21 дек 2010, 01:31

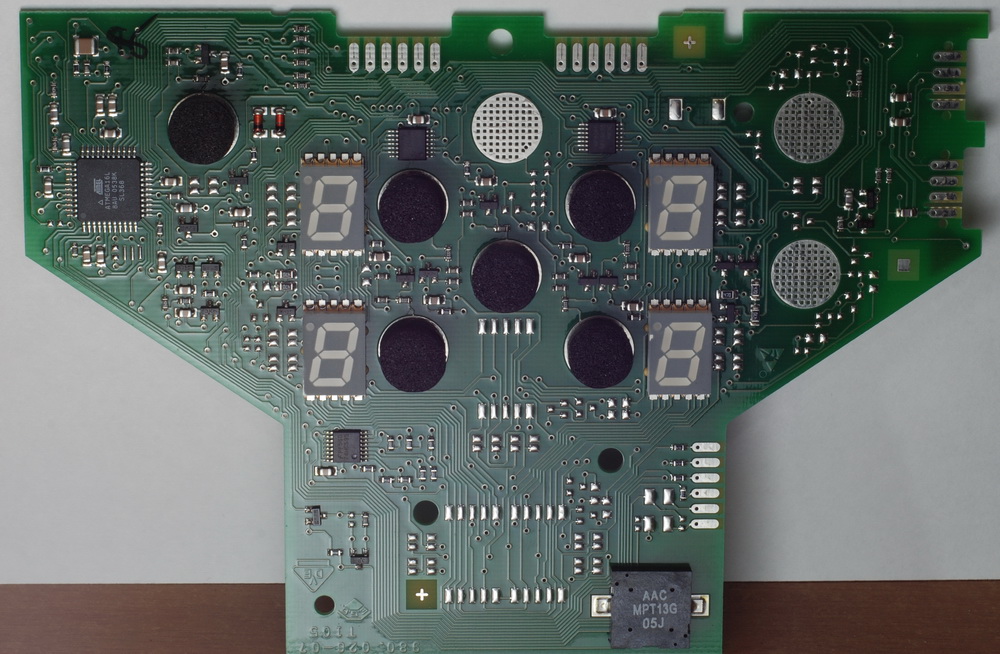

Кстати, плата на Меге работает
Аватара пользователя
Ande

Сообщения: 79
Зарегистрирован: 17 июл 2008, 14:21
Откуда: Тольятти
прог. языки: Delphi, Bascom

Re: Сенсорное управление варочной поверхностью

Сообщение Aseris » 21 дек 2010, 02:46

Паралон скорее всего проводящий, для хорошего прилегания к поверхности
Аватара пользователя
Aseris

Сообщения: 954
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия, Хеб
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: Сенсорное управление варочной поверхностью

Сообщение Eruman » 21 дек 2010, 12:38

Если поролон проводящий, может за счет наводок? В Ардуине есть примеры: висящий в воздухе порт отлично принимает наводки от пальца/отвертки
Соединяй и здравствуй.
Аватара пользователя
Eruman

Сообщения: 762
Зарегистрирован: 12 авг 2010, 15:10
Откуда: Астраханская обл.

Re: Сенсорное управление варочной поверхностью

Сообщение Aseris » 21 дек 2010, 23:27

С таким сейчас никто не парится, там честное измерение собственной емкости электрода CapSense называется. основано в основном на перекачке заряда, в том или ином виде.

Добавлено спустя 1 минуту:
Над этим всем 5 - 10 мм стеклянная варочная поверхность еще, там электрического контакта нет
Аватара пользователя
Aseris

Сообщения: 954
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия, Хеб
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: Сенсорное управление варочной поверхностью

Сообщение boez » 23 дек 2010, 13:59

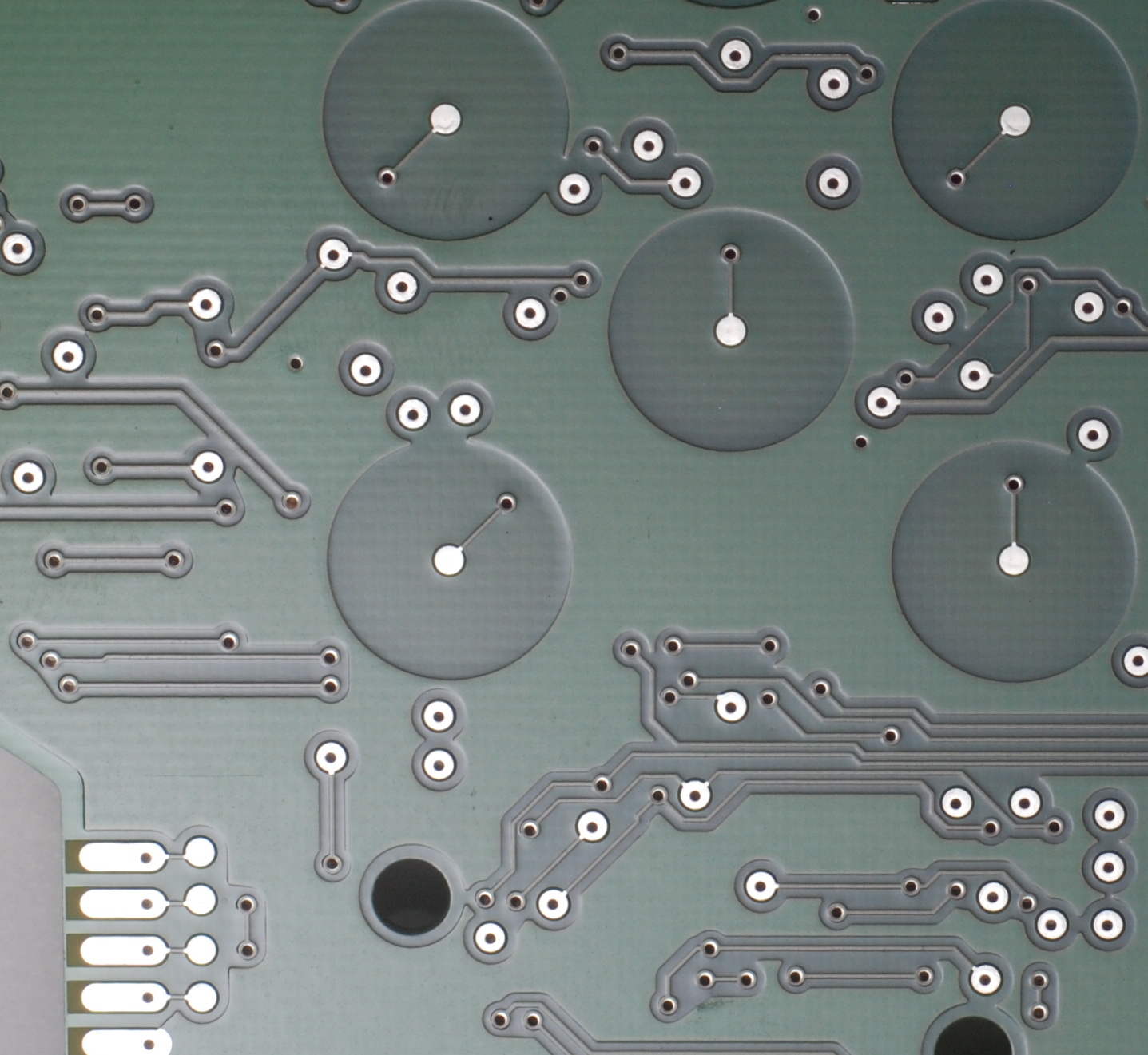

Поролон наверняка проводящий, а нужен скорее всего просто для выбора конструктивных неточностей расстояния между стеклянной панелью и платой, чтобы обеспечить минимум расстояния от пальца до сенсора (только толщина стекла). А дальше схему надо смотреть, там виден транзистор к каждому пятаку, ключик скорее всего, и коммутаторы аналоговые 4066. Скорее всего правда емкость меряют - ключиком заряжают, потом смотрят за сколько разрядилось - возможно коммутаторами подключают к компаратору меги. Ну и плата ж двухслойка, есть желание - можно срисовать и посмотреть точно как оно сделано.
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: Сенсорное управление варочной поверхностью

Сообщение Michael_K » 23 дек 2010, 14:11

boez писал(а):...чтобы обеспечить минимум расстояния от пальца до сенсора...

Да ну при чем тут расстояние-то. Диэлектрическая проницаемость воздуха все убивает.
Воздуха между стеклом и вторым электродом быть не должно, поэтому и прижимаются к нему мягким электродом (кстати, не уверен, что это поролон)
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Сенсорное управление варочной поверхностью

Сообщение boez » 24 дек 2010, 12:37

Ну в быту часто поролоном зовут любой мягкий пористый полимер :) Может резина там пористая проводящая, какая разница. А насчет проницаемости согласен, тоже фактор важный.
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++
