Алюминевый профиль. Какие есть варианты соединения?

Описание и обсуждение технологий самостоятельного изготовления компонент.

Алюминевый профиль. Какие есть варианты соединения?

Сообщение EdGull » 28 сен 2010, 21:11

нужно сделать рамки из алюминиевого профиля круглого и квадратного сечения.
как и чем широко распространенным их соединять в углах?

я так понимаю что можно:
1. уголками (не сильно эстетично)
2. пайка/сварка (как в домашних условиях?)
3. какими-то муфтами
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Алюминевый профиль. Какие есть варианты соединения?

Сообщение Victorovych » 28 сен 2010, 21:25

пайка оловом с флюсом типа ФТБФ
сварка в среде аргона или спецэлектродом (дома как-то не очень)
Аватара пользователя
Victorovych

Сообщения: 491
Зарегистрирован: 20 сен 2007, 11:44
Откуда: Харьков
Skype: Victorovych_FF
прог. языки: ASM
ФИО: Иван ВикторОвич

Re: Алюминевый профиль. Какие есть варианты соединения?

Сообщение EdGull » 28 сен 2010, 21:39

думаю что оловом будет не надежно
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Алюминевый профиль. Какие есть варианты соединения?

Сообщение Victorovych » 28 сен 2010, 21:43

тогда аргоном, наиболее эстетично и надежно, на сто можно поспрашивать
Аватара пользователя
Victorovych

Сообщения: 491
Зарегистрирован: 20 сен 2007, 11:44
Откуда: Харьков
Skype: Victorovych_FF
прог. языки: ASM
ФИО: Иван ВикторОвич

Re: Алюминевый профиль. Какие есть варианты соединения?

Сообщение yak-40 » 28 сен 2010, 21:53

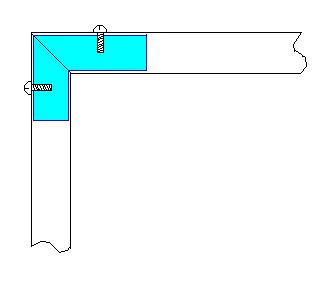

Заготовки рамки резать под 45 градусов, изготовить угловую вставку по профилю, соединить винтами или запрессовать (можно заклеить :) )
Примерно так:
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Алюминевый профиль. Какие есть варианты соединения?

Сообщение Myp » 29 сен 2010, 16:36

резать под углом, волнистым, чтоб не сдвигалось
внутрь рамки протягивать стальной тросс и в удобном месте натягивать болтом с гайкой

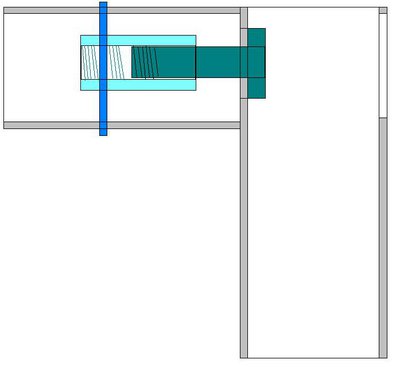

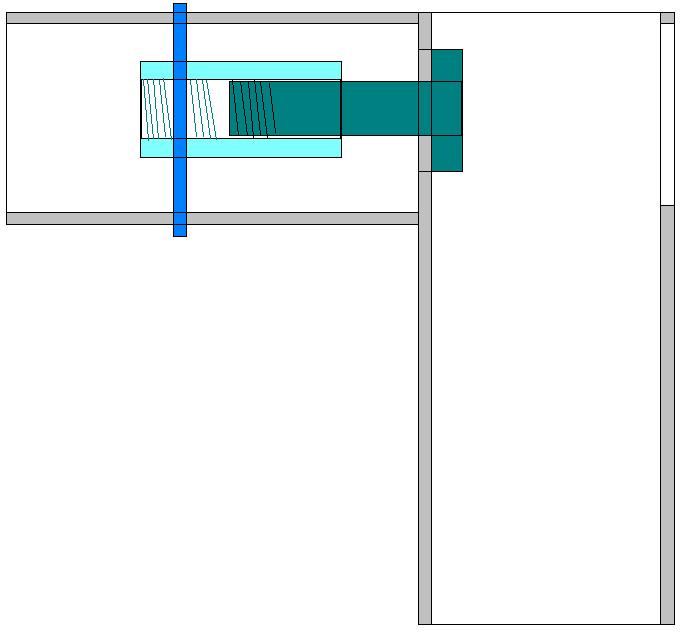

а вобще я делал вот так:

синий - стальной штырь
зелёный - болт обычный
голубой - длинная гайка

сверлим в длинной гайке отверстие под стальной штырь
в одной трубке люминевой 2 отверстия под этот же штырь
в другой трубке отверстие под ключ и отверстие под болт

суём длинную гайку в трубку, протыкаем её стальным штырьком
прикладываем вторую трубку к торцу и вкручиваем болт
прочность зависит от прочности стального штыря
я в качества штыря использовал болтик длинный на 3 мм.

можно с вариациями, гнуть строительную шпильку крючком, цеплять её крючком в одной трубке
а вторую трубку притягивать гайкой накручивая её на шпильку.

при некоторой сноровке так можно соединять не только под 90 градусов но и до 45
плюс так можно в любом месте трубки присоединять другую трубку, не только на концах
угловой вкладыш такого не позволит.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15921
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Алюминевый профиль. Какие есть варианты соединения?

Сообщение avr123.nm.ru » 29 сен 2010, 16:39

Клей, Поксипол, Шпатлевка.

Заклепки как в алюминиевых стремянках. Клепают спец инструментом типа клещей с внешней стороны конструкции. Заклепки разного размера и материала на рынке.

Клепки + клей = совсем хорошо.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Алюминевый профиль. Какие есть варианты соединения?

Сообщение EdGull » 29 сен 2010, 19:37

Спасибо всем.
мне очень понравился Муровский вариант.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович
