Пайка TQFP на монтажной плате

Описание и обсуждение технологий самостоятельного изготовления компонент.

Пайка TQFP на монтажной плате

Сообщение Lockdog » 07 июн 2010, 01:24

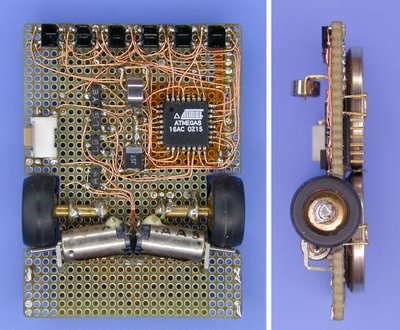

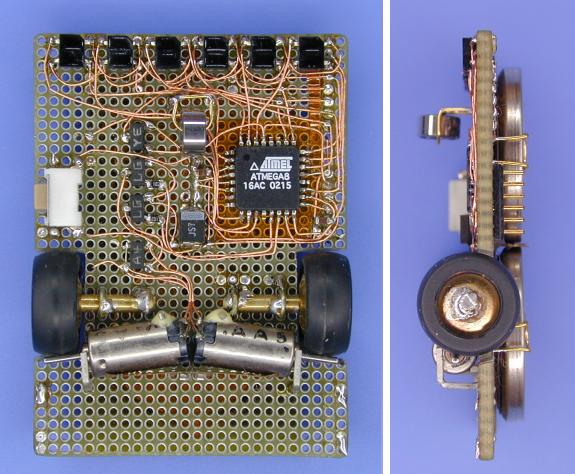

Подскажите, кто знает, что за подложка под мегой здесь:

( взято с http://elm-chan.org/works/ltc/ltc02.jpeg )

какие есть способы пайки soic и tqfp корпусов на стандартных монтажных платах с шагом отверстий 2.54 мм?
Аватара пользователя
Lockdog

Сообщения: 639
Зарегистрирован: 06 июл 2006, 20:42
Откуда: Москва
прог. языки: C/C++, Pascal, Delphi
ФИО: Анатолий Зимин

Re: Пайка TQFP на монтажной плате

Сообщение Vooon » 07 июн 2010, 01:56

там интересен не скотч, а монтажные провода с термоочищающейся изоляцией.
Linux user | Firefox user
Аватара пользователя
Vooon
Site Admin

Сообщения: 3326
Зарегистрирован: 09 фев 2006, 15:36
Откуда: Москва
Skype: vooon341
прог. языки: Python, C, Bash, JavaScript, C++, PHP
ФИО: Владимир Ермаков

Re: Пайка TQFP на монтажной плате

Сообщение Lockdog » 07 июн 2010, 08:47

Мне казалось, что это не скотч.
А чем тебя МГТФ не устраивает?
Аватара пользователя
Lockdog

Сообщения: 639
Зарегистрирован: 06 июл 2006, 20:42
Откуда: Москва
прог. языки: C/C++, Pascal, Delphi
ФИО: Анатолий Зимин

Re: Пайка TQFP на монтажной плате

Сообщение galex1981 » 07 июн 2010, 08:49

А чем тебя МГТФ не устраивает?

Тем не устраивает, что корда его залуживаешь, еще какая то часть провода становится твердой - может поломать ножки микросхемы если аккуратно не перемещать ее
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Пайка TQFP на монтажной плате

Сообщение =DeaD= » 07 июн 2010, 08:50

Модератор "=DeaD=":Вот не зря ведь просят картинки сюда выкладывать, чтобы всякие защиты сайтов не работали.
У меня при клике на ссылку вообще на yahoo.com кидает.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Пайка TQFP на монтажной плате

Сообщение avr123.nm.ru » 07 июн 2010, 13:46

Это обычная макетная плата "дырчатая" просто отверстия большие.

Добавлено спустя 26 минут 10 секунд:
Lockdog писал(а):какие есть способы пайки soic и tqfp корпусов на стандартных монтажных платах с шагом отверстий 2.54 мм ?

Можно IC на спину положить и проводками подпаять к отверстиям монтажки.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8
