Как снять ИК-фильтр с объектива миниатюрной камеры?

Описание и обсуждение технологий самостоятельного изготовления компонент.

Как снять ИК-фильтр с объектива миниатюрной камеры?

Сообщение Michael_K » 09 ноя 2009, 15:24

Вопроса, собственно два.

Первый прямо по сабжу:
Как снять ИК-фильтр с объектива миниатюрной камеры?
Камера без объектива - прекрасно видит даже 940нм
С объективом - почти не видит.
Фильтр, как мне кажется (может и ошибаюсь) - это красная пленка на плоской стороне объектива
(см. картинку)


Как его снять? По простому не сцарапывается, стекло портить не хочу.

И второй вопрос, как выбрать ИК-светодиод(ы) подсветки, чтобы обеспечить
равномерную подсветку (а не кольцами, как это обычно бывает
у прозрачных "линз" светодиодов)?
Последний раз редактировалось Michael_K 09 ноя 2009, 15:43, всего редактировалось 2 раз(а).
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Как снять ИК-фильтр с объектива миниатюрной камеры?

Сообщение blindman » 09 ноя 2009, 15:27


Вот почему рекомендуется закачивать картинки на форум
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Как снять ИК-фильтр с объектива миниатюрной камеры?

Сообщение Michael_K » 09 ноя 2009, 15:30

Щас долетит... Радикал еще по своим зеркалам не раскидал.

А как картинку вставить в текст через тэг ИМГ?
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Как снять ИК-фильтр с объектива миниатюрной камеры?

Сообщение EdGull » 09 ноя 2009, 15:41

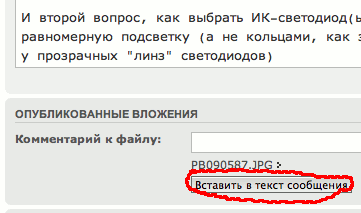

кнопкой "вставить в текст сообщения"
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Как снять ИК-фильтр с объектива миниатюрной камеры?

Сообщение setar » 09 ноя 2009, 15:42

примерно так :
Аватара пользователя
setar
Site Admin

Сообщения: 9230
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Как снять ИК-фильтр с объектива миниатюрной камеры?

Сообщение Michael_K » 09 ноя 2009, 15:44

Нашел, спасибо.
А по сабжу?
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Как снять ИК-фильтр с объектива миниатюрной камеры?

Сообщение Master » 09 ноя 2009, 15:59

Там скорее всего напыление :(

Добавлено спустя 29 секунд:
Сполировать пастой ГОИ, но шансов что объектив останется жить малы.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Как снять ИК-фильтр с объектива миниатюрной камеры?

Сообщение Myp » 09 ноя 2009, 19:44

абсолютно нереальная задача
выкинуть этот объектив и найти другой единственный вариант
это напыление такое на стекле, снять не выйдет, а если таки сотрёшь(содрав напыление вместе с слоем стекла) то камера будет показывать размытые пятна вместо картинки


разве что можно надеятся что это стекляшечка вставлена туда перед линзами и завальцована
в любом случае, так как объектив не годен в дело, можешь смело надфилем спилить завальцованый край и проверить вдруг это просто стекляшка а не линза.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15918
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Как снять ИК-фильтр с объектива миниатюрной камеры?

Сообщение contr » 09 ноя 2009, 20:08

Как его снять? По простому не сцарапывается, стекло портить не хочу.

Заменить линзу
как выбрать ИК-светодиод(ы) подсветки, чтобы обеспечить равномерную подсветку (а не кольцами,

Использовать спец. ИК пластину (продают там, где и глазки), использовать рассеивающий отражатель и/или несколько диодов. Можно еще попробовать родной корпус шлифануть.
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: Как снять ИК-фильтр с объектива миниатюрной камеры?

Сообщение Michael_K » 09 ноя 2009, 20:48

Жаль...

так как объектив не годен в дело, можешь смело надфилем спилить завальцованый край и проверить вдруг это просто стекляшка а не линза.


Объектив как раз годен в дело...
Просто не хотел видимую подсветку ставить - народ пугать.
ИК - было бы правильнее.

Использовать спец. ИК пластину

Купил пока "одноваттник" красный без линзы... 140 градусов.
Правда смотреть на него жутко. Но я надеюсь, полная моща не понадобится.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Как снять ИК-фильтр с объектива миниатюрной камеры?

Сообщение zubr » 10 ноя 2009, 01:23

Напыление мож стравить как можно?
попробуй хлорным железом или азоткой
За здравый смысл у нас принимается мнение большинства.
zubr

Сообщения: 431
Зарегистрирован: 20 ноя 2008, 19:31
Откуда: Чернобыль
прог. языки: асмемблер
ФИО: Валентин Семенович

Re: Как снять ИК-фильтр с объектива миниатюрной камеры?

Сообщение Michael_K » 10 ноя 2009, 04:14

Говорят азоткой травят (начитался на фотофорумах), только ее под рукой нет,
да и опасно (для стекла - иногда матовым становится...) а вдруг там вообще пластик или еще фиг знает чего...

Добавлено спустя 2 часа 15 минут 26 секунд:
В общем сошлифовал я его...

Линзочка, конечно, маленько подмутилась,
но картинка сильно хуже (для ЭТОЙ камеры) не стала.
Правда фокусное расстояние еще почему-то сползло немного.
(неужели там пленка была с высоким коэфф преломления???)

Результат номер 1:
Инфракрас видит на ура. Например, можно рассматривать предметы
с расстояния сантиметров 30-50, подсвечивая пультом от телевизора...
(Это здорово в темноте, а на свету не очень - уходит в насыщение)

результат 2:
Предметы, действительно, сильно поменяли яркость.
Некоторые черные синтетические ткани стали белыми в ИК.
Лакированное дерево сильно посветлело.
Кроющие пигментные краски остались почти такими же.
(В целом, светлых предметов стало больше)
(Это, имхо, хорошо)

результат 3:
Некоторые предметы стали блестеть...
Это плохо...

Добавлено спустя 10 минут 11 секунд:
Гы, прикол...
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Как снять ИК-фильтр с объектива миниатюрной камеры?

Сообщение Angel71 » 10 ноя 2009, 05:49

ещё синтетика иногда становится полупрозрачной.
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Как снять ИК-фильтр с объектива миниатюрной камеры?

Сообщение boez » 10 ноя 2009, 11:22

Ну а чувствительность растет однозначно - моя камера (веб, там к счастью просто квадратная пластиночка фильтра была) после удаления фильтра вообще перестала показывать что-то на улице днем - 100% засветка, не хватает динамического диапазона. Так я ей влепил вместо того фильтра квадратик из диска от дискеты 3.5. Стало хорошо. Зато она стала (на пределе чутья конечно, среди шумов) видеть излучение паяльника в темноте.
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: Как снять ИК-фильтр с объектива миниатюрной камеры?

Сообщение Michael_K » 10 ноя 2009, 11:42

после удаления фильтра вообще перестала показывать что-то на улице днем - 100% засветка, не хватает динамического диапазона.

Попробую поставить полярики на глаз и подсветку...
Чтобы внешний свет видел вдвое хуже, чем собственный.

А общий уровень можно регулировать, крутя два "полярика"...
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб
