Сообщение dmq » 12 июл 2009, 23:44

Доброго времени суток!

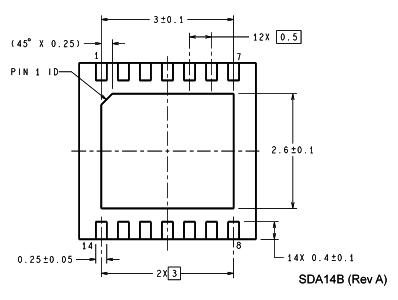

Решил использовать в устройстве контроллер заряда АКБ LP3947. Купил, АКБ под нее взял, а когда увидел ее присел на стул надолго :) Она в корпусе SDA14B (размеры ниже). Ну ладно, думаю, как нибудь справлюсь. Модели микросхемы для Eagle не нашел - сделал, плату развел, сделал. Т.е. все готово, но что-то Славик я очкую (С) :)
Паяльной станции нет. Мои мысли: дорожки на плате я залудил, т.е. немного припоя под контактными площадками микросхемы есть. Положить флюс-пасту, аккуратно соориентировать корпус, гдеть дорожки в непосредственной близости контактов и надеятся что все получится. Хм, мда. Ладно, контакты все таки сбоку микросхемы немного выходят, но всего на 0.2мм. Т.е. шанс припаяться есть но блин фиг его знает.
Имея два стандартных вопроса на один я уже ответил (кто виноват - я), а вот что делать - ?
Посоветуйте что-нибудь пожалуйста :)
Вложения
dmq

Сообщения: 81
Зарегистрирован: 29 апр 2009, 14:02
Откуда: Екатеринбург
ФИО: Михаил

Re: пайка SDA14B

Сообщение avr123.nm.ru » 12 июл 2009, 23:50

Можно ее кверху "пузом" положить и алюминиевой пласиной на ребре прижать - будет радиатор хороший. А к площадкам подпаять медные проводки от платы.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: пайка SDA14B

Сообщение dmq » 13 июл 2009, 01:16

Спасибо за совет, в следующий раз лучше так и сделаю. Сейчас же плата уже готова и на ней кроме этой микросхемы кучка всего, ну и красоты хочется :) Ну вобщем решился паять как есть: спозиционировал корпус, зафиксировал "супер-клеем", намазал по бокам флюс-пасту и вперед - чуть припоя перед паяльником и грея дорожку подводим к выводу. Вобщем наловчился и все получилось! Замучался конечно разъеденять "слипшиеся" выводы, но все удалось. Ну его нафик, надо было брать MC33340 в дипе и NiMH АКБ :)
А вообще ИМХО лучшие корпуса *QFP да SOIC-ки всякие - легко паять и места мало зинимают, и какой гад придумал сабжевый корпус? :ROFL:
dmq

Сообщения: 81
Зарегистрирован: 29 апр 2009, 14:02
Откуда: Екатеринбург
ФИО: Михаил

Re: пайка SDA14B

Сообщение Vooon » 13 июл 2009, 01:59

У такого корпуса с охлаждением лучше.
А про пайку, помню авр рассказывал как с помощью плиты паять подобное.

Мне как-то пришлось выпаивать микру в подобном корпусе, да еще и RoHC.
Хорошо уже фен был, иначе не получилось бы. Да и с феном намучался.
Linux user | Firefox user
Аватара пользователя
Vooon
Site Admin

Сообщения: 3325
Зарегистрирован: 09 фев 2006, 15:36
Откуда: Москва
Skype: vooon341
прог. языки: Python, C, Bash, JavaScript, C++, PHP
ФИО: Владимир Ермаков

Re: пайка SDA14B

Сообщение Angel71 » 13 июл 2009, 04:13

:oops: ммммммммм... цяця, хотя без станции легче qfp паять.
:) dmq, если будет необходимость запаять такие чипы или mlf или bga, а возможности или жеания с ними возиться не будет, то как вариант можно обратиться в какой-нибудь сервис по ремонту, они каждый день такие паяют, им не сложно.
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: пайка SDA14B

Сообщение Duhas » 13 июл 2009, 09:35

по идее можно ж облить ее канифольным флюсом и просто греть дорожки ?
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: пайка SDA14B

Сообщение $ilent » 13 июл 2009, 09:58

Я паял почти такую-же MAX1501 в QFN кузове, по четыре ноги с каждой стороны. Причём паяльником получилось намного лучше и быстрей чем феном.
$ilent


Re: пайка SDA14B

Сообщение avr123.nm.ru » 13 июл 2009, 10:48

dmq писал(а): Вобщем наловчился и все получилось!

А брюхо как припаял ?
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: пайка SDA14B

Сообщение Myp » 13 июл 2009, 12:21

а брюха на суперклее осталось)))
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15945
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: пайка SDA14B

Сообщение dmq » 13 июл 2009, 14:28

avr123.nm.ru писал(а):
dmq писал(а): Вобщем наловчился и все получилось!

А брюхо как припаял ?


Мур прав :) Надеюсь переживет ...
dmq

Сообщения: 81
Зарегистрирован: 29 апр 2009, 14:02
Откуда: Екатеринбург
ФИО: Михаил

Re: пайка SDA14B

Сообщение $ilent » 14 июл 2009, 09:52

Без одной-то ноги???...
$ilent


Re: пайка SDA14B

Сообщение dmq » 14 июл 2009, 11:58

Почему без ноги?
Есть вполне определенный вывод №11 - земля. Я правда пока не включал :)
dmq

Сообщения: 81
Зарегистрирован: 29 апр 2009, 14:02
Откуда: Екатеринбург
ФИО: Михаил

Re: пайка SDA14B

Сообщение =DeaD= » 14 июл 2009, 12:01

dmq писал(а):Вобщем наловчился и все получилось!


dmq писал(а):Я правда пока не включал :)


Типа, я прочитал книжку "как научиться играть на гитаре", вроде теперь умею, но еще не пробовал :ROFL:
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: пайка SDA14B

Сообщение $ilent » 14 июл 2009, 13:14

dmq писал(а):Почему без ноги?
Есть вполне определенный вывод №11 - земля. Я правда пока не включал :)

Ошибся я, эт просто подложка для отвода тепла.
$ilent


Re: пайка SDA14B

Сообщение dmq » 14 июл 2009, 16:11

=DeaD= писал(а):Типа, я прочитал книжку "как научиться играть на гитаре", вроде теперь умею, но еще не пробовал :ROFL:


Я-я, натюрлих :)
Хотя на самом деле только сегодня докупил недостающих детальков. Но кроме того своими кривыми ручками оборвал пару дорожек к этой злосчастной lp3947. Теперь выпросил микроскоп и сделал как 123 советовал - положил микросхему на плате кверху каком, приклеил, подпался тоненькими проводками и залил все лаком :)
dmq

Сообщения: 81
Зарегистрирован: 29 апр 2009, 14:02
Откуда: Екатеринбург
ФИО: Михаил
