шестерёнка из... шайбы

Описание и обсуждение технологий самостоятельного изготовления компонент.

шестерёнка из... шайбы

Сообщение Denz » 14 май 2009, 01:15

Доброго времени.

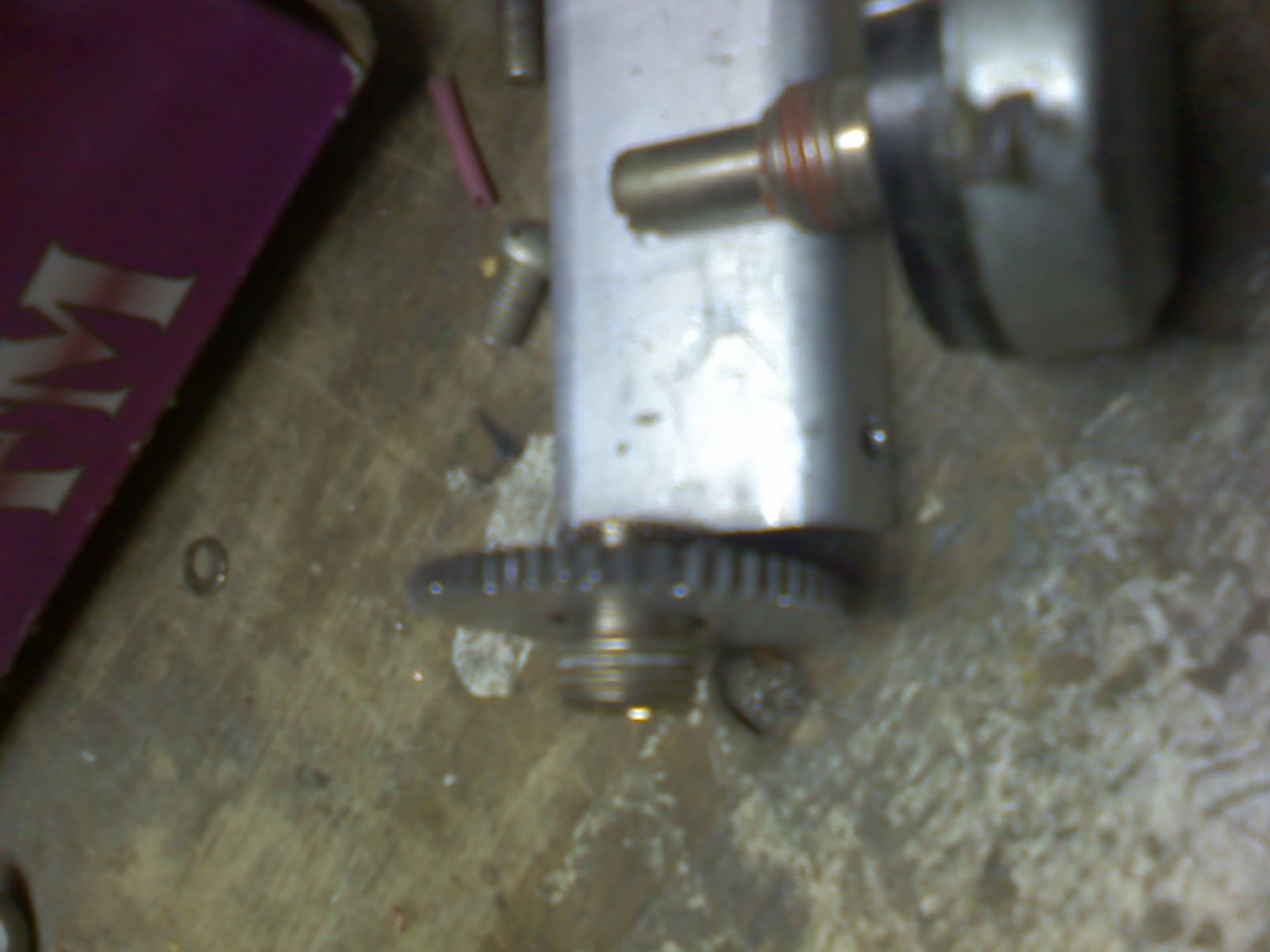

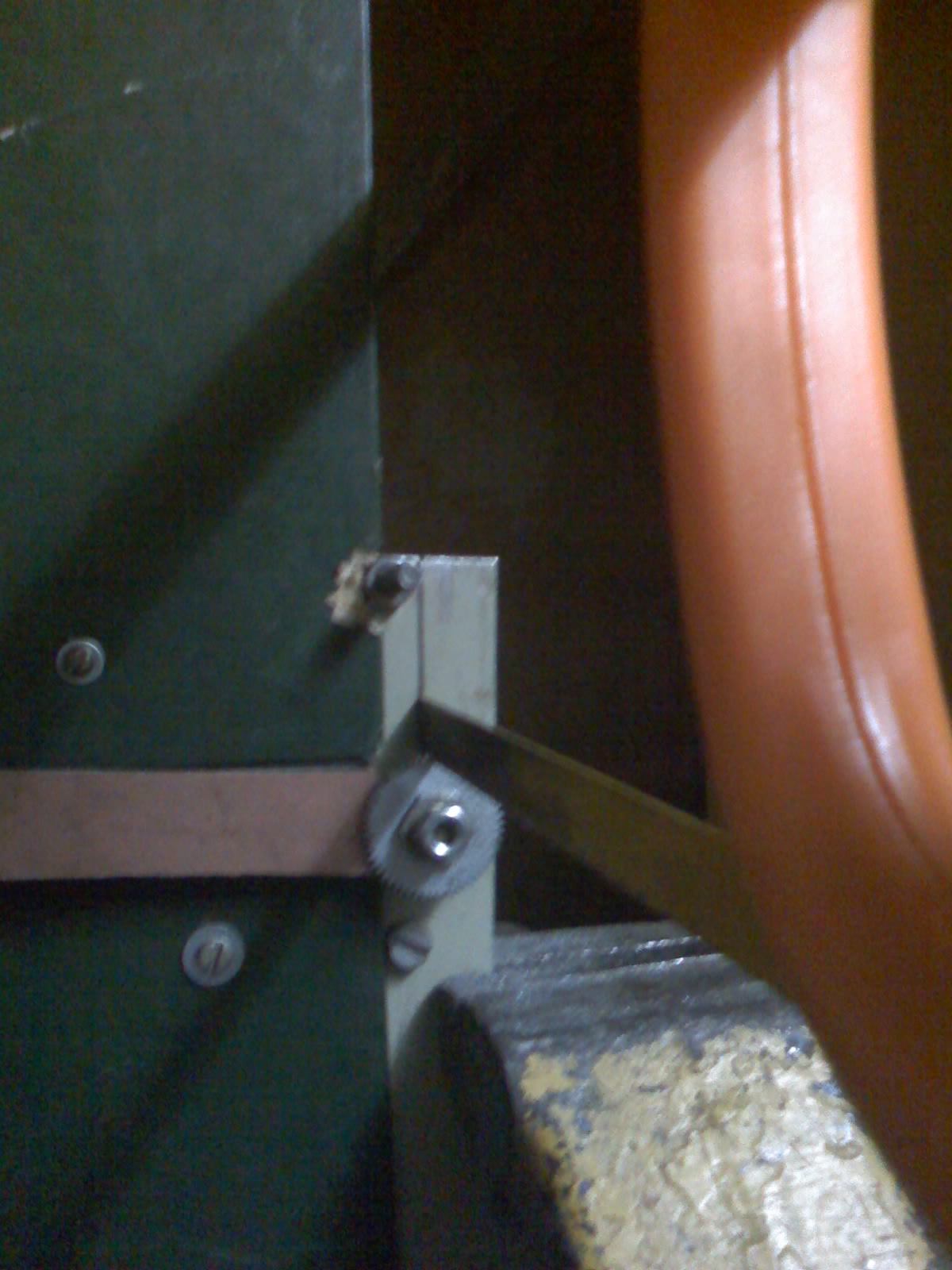

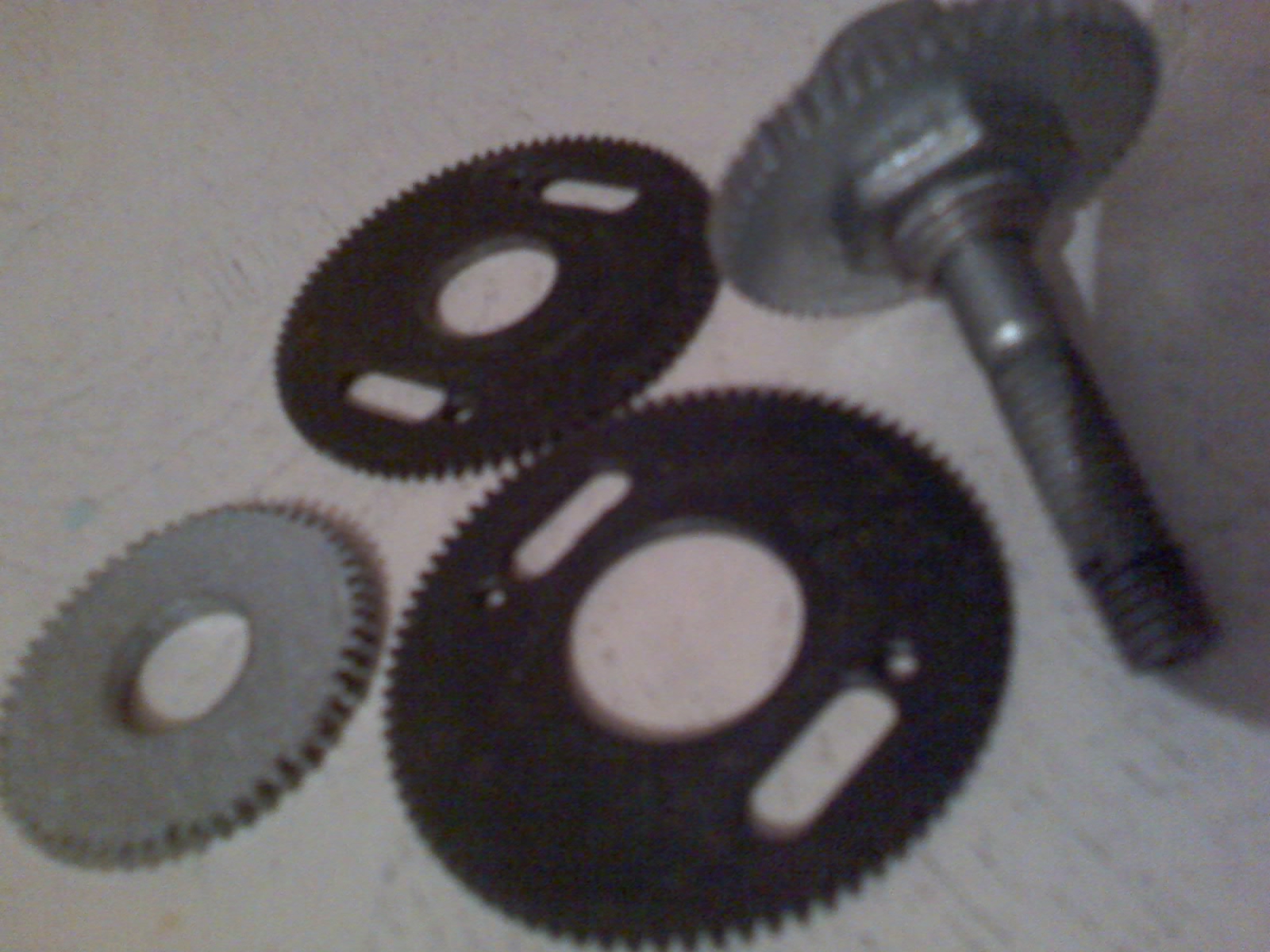

вот вечерком намудрил машинку для изготовления шестерёнок из шайб под D=10мм болт (2 размера ессно - подкладные и увеличенные). вот машинка и первые эксперименты. пока не очень нравится, но делал быстро - абы закончить, но считаю перспективным. т/л: сначала пилим, потом доводим форму напильником треуг. Для точного позиционирования зубов - рычажок и зелёная шкала слева с метками. преимущества - легко найти шайбы и заменить +шайбы толще заводских шестерён (чёрные на фото). при насаживании 2-х разных D самодельных шестерней на втулку от резюка СП-2 получим сдвоенную => мона и редуктор замутить. конечно никакой эвольвенты не соблюдал и не расчитывал=> износ большой,однако дёшево и сердито. чур больно не бить, особенно за плохие фотки. достану фотик с макро- будут лучче.
у кого какие вопросы/идеи/критика/советы по рационализации?
PS: сорри, если уже было подобное на форуме.
Вложения
Denz

Сообщения: 17
Зарегистрирован: 14 май 2009, 00:27
Откуда: Voronezh

Re: шестерёнка из... шайбы

Сообщение nest » 14 май 2009, 01:34

где то пробегало...
на северном полюсе сломался движок у корабля.
мужики напильником резьбу "нарезали".
Аватара пользователя
nest

Сообщения: 977
Зарегистрирован: 21 янв 2005, 12:16
Откуда: Germany
Предупреждения: -4
прог. языки: asm

Re: шестерёнка из... шайбы

Сообщение galex1981 » 14 май 2009, 10:27

Крупнее зубья не пробовали делать? Если делали то чем?
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: шестерёнка из... шайбы

Сообщение Denz » 14 май 2009, 10:57

неа. я к заводским шестерням пару хотел. но мелкие зубья неровные, а вот крупные полюбому лучше получаться должны. как попробую - выложу :)
Denz

Сообщения: 17
Зарегистрирован: 14 май 2009, 00:27
Откуда: Voronezh

Re: шестерёнка из... шайбы

Сообщение прол » 27 апр 2010, 01:53

Denz писал(а):неа. я к заводским шестерням пару хотел. но мелкие зубья неровные, а вот крупные полюбому лучше получаться должны. как попробую - выложу :)

конечно крупные зубья будут лучше получатся
прол

Сообщения: 86
Зарегистрирован: 14 мар 2010, 02:33
Откуда: москва

Re: шестерёнка из... шайбы

Сообщение avr123.nm.ru » 27 апр 2010, 11:07

Зубья метчиком нарезают. Делают кондуктор металлический которые удерживает метчик и заготовку.

Но я думаю лучше все же делать шестерни литьем по форме. Тем более что Поксипол за 10 минут твердеет автомобильная шпатлевка с алюминиевым порошком или стекловолокнами за 15 минут твердеет. Довольно быстро.

Форма из силиконового геретика многоразовая.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: шестерёнка из... шайбы

Сообщение Vorral » 27 апр 2010, 12:02

Ни в коем случаи не используйте Поксипол или любой другой вид эпоксидки. Даже армированные получаются крайне хлюпкими, заблуждение думать иначе, я в своё время повёлся и пожалел. И не надо советовать то с чем сами не сталкивались! Для самодельного изготовления нужно использовать только металл и треугольный надфиль.
Vorral

Сообщения: 873
Зарегистрирован: 11 сен 2008, 17:18
Откуда: Москва
прог. языки: Delphi
ФИО: Владислав

Re: шестерёнка из... шайбы

Сообщение Samtakoy » 05 мар 2015, 11:20

avr123.nm.ru писал(а):Зубья метчиком нарезают. Делают кондуктор металлический которые удерживает метчик и заготовку.



Вот тут: http://timedwards.meccanoindex.co.uk/me ... elgear.php
готовый станок для изготовления шестеренок из детского металлического конструктора.
Только я не понимаю, какой метчик в нем используется, и как подбирать диаметр заготовки.

Samtakoy

Сообщения: 9
Зарегистрирован: 21 июн 2012, 18:40
Откуда: Киев, Украина

Re: шестерёнка из... шайбы

Сообщение Madf » 05 мар 2015, 11:52

обычный метчик из магаза
видимо подбирается свой стандарт для все будущих шестеренок
Madf

Сообщения: 2158
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...
