Модифицирование принтера Canon LBP-1120 для ЛУТ

Описание и обсуждение технологий самостоятельного изготовления компонент.

Модифицирование принтера Canon LBP-1120 для ЛУТ

Сообщение galex1981 » 17 фев 2009, 22:43

Есть дома принтер Canon LBP-1120. Пытался им много раз сводить рисунок печатной платы на глянцевую бумагу, но возникали проблемы недогрева тонера, что приводило либо к отслоению рисунка, либо к мазни тонера на бумаге. Народ посоветовал увеличить температуру нагрева тонера, путем последовательного соединения термодатчика печки и резистора 2-4 кОм.
Ниже хотел бы на примере показать его модификацию.

Добавлено спустя 7 минут 24 секунды:
Выводы термодатчика находятся с левого бока принтера. Для того чтоб до них добраться, нужно снять сначала заднюю крышку, а потом боковую. Откручиваются 2 болта спереди принтера (указаны красным) и один сзади.

Добавлено спустя 3 минуты 53 секунды:
Далее откусил кусачками один провод термодатчика и в разрыв поставил резистор номиналом 3 кОм.

Добавлено спустя 1 минуту 21 секунду:
После модификации, принтер нормально сводит рисунки на глянцевую бумагу без отслоения
Вложения
принтер готов

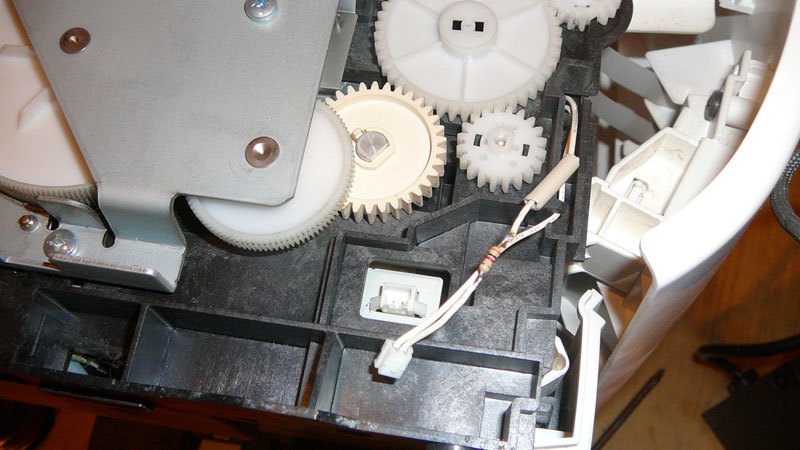

резистор в разрыве

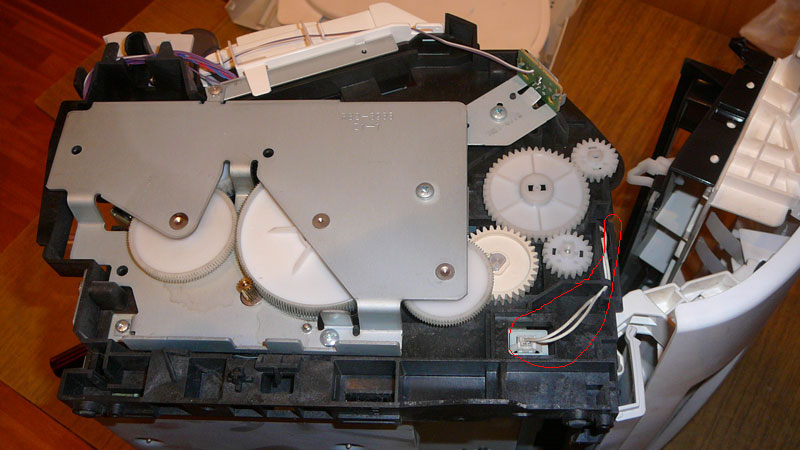

провода термоэлемента отмечены красным

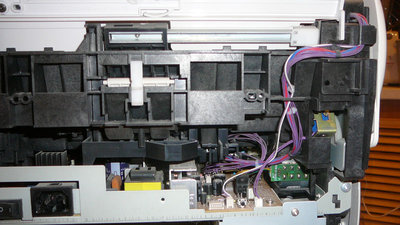

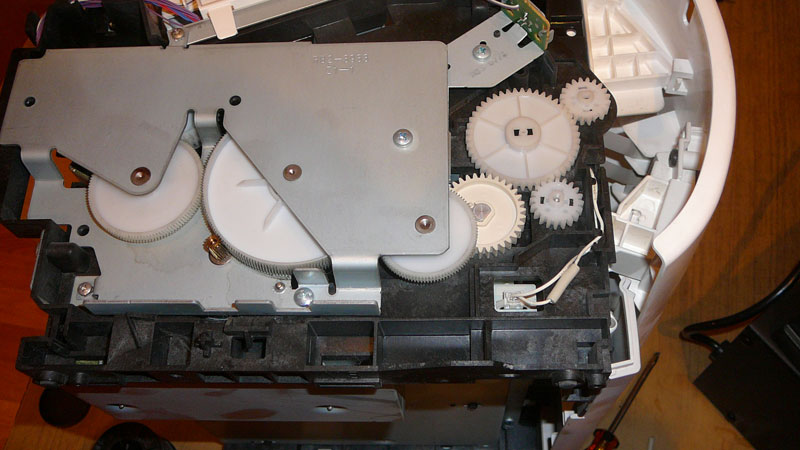

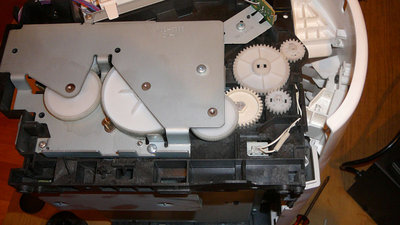

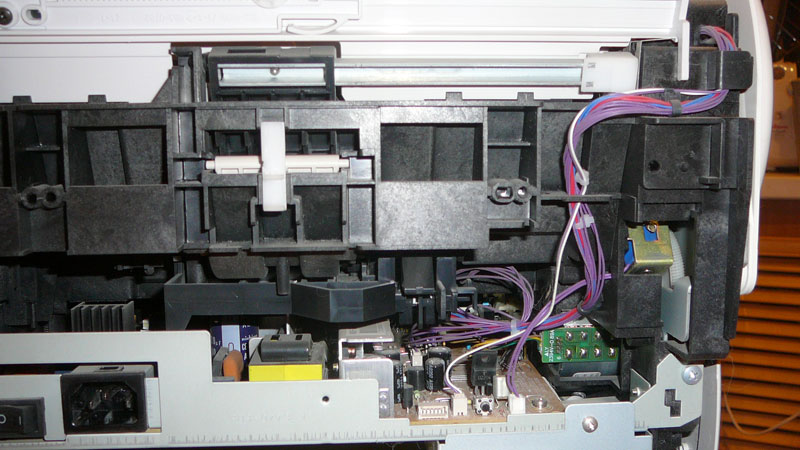

снята задняя крышка

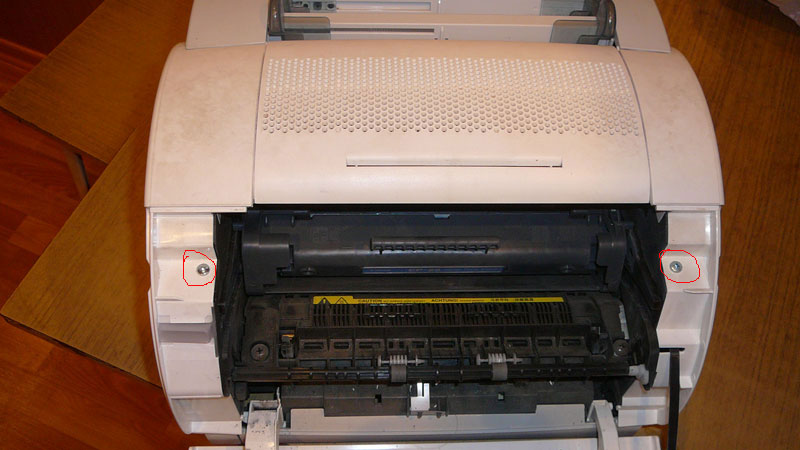

болты выделены красным

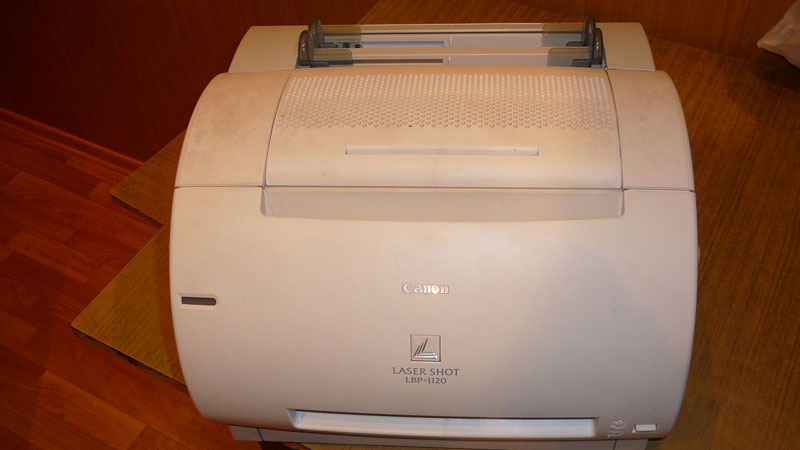

Принтер
