Дозатор паяльной пасты

Описание и обсуждение технологий самостоятельного изготовления компонент.

Дозатор паяльной пасты

Сообщение EdGull » 29 дек 2008, 22:50

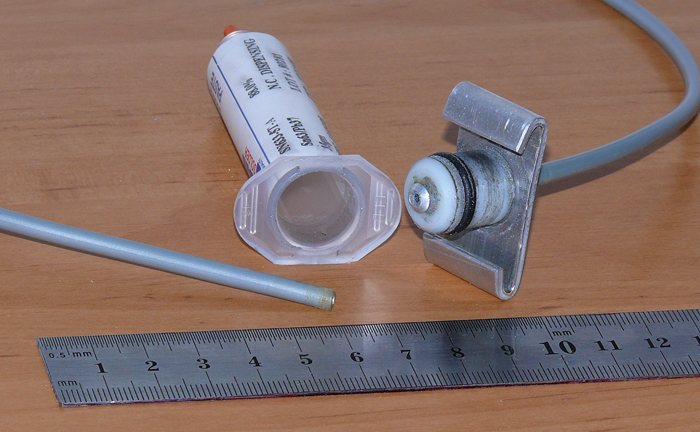

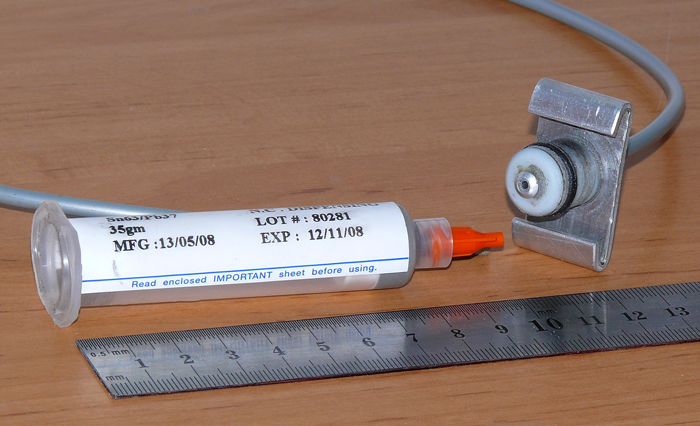

По просьбам трудящихся фотки дозатора паяльной пасты

Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Дозатор паяльной пасты

Сообщение Master » 29 дек 2008, 23:07

Картинки видны, как работает ниасилил.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Дозатор паяльной пасты

Сообщение EdGull » 29 дек 2008, 23:12

банальная пневматика
есть еще коробочка в которой стоит пневмоклапан и регулятор давления с манометром
всё это управляется МК c педалькой или кнопочкой
т.е. регулируеется с каким давлением и как долго подавать воздух от компрессора
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Дозатор паяльной пасты

Сообщение $ilent » 29 дек 2008, 23:37

А мне вот О-О-очень интересно, что за паста???
$ilent


Re: Дозатор паяльной пасты

Сообщение EdGull » 29 дек 2008, 23:38

обычная паяльная паста
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Дозатор паяльной пасты

Сообщение $ilent » 29 дек 2008, 23:45

EdGull писал(а):обычная паяльная паста

Таки я уж штук пять разных по-перекупал, но ни разу не попадалась с припоем, всё какие-то не понятные, на воск похожие, причём активные.
А эта с припоем я так полагаю... Для SMD монтажа...
$ilent


Re: Дозатор паяльной пасты

Сообщение EdGull » 29 дек 2008, 23:46

а как ты определил с припоем они или нет?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Дозатор паяльной пасты

Сообщение $ilent » 29 дек 2008, 23:47

EdGull писал(а):а как ты определил с припоем они или нет?

Метожом научного тыканья жалом паяльника.
$ilent


Re: Дозатор паяльной пасты

Сообщение EdGull » 29 дек 2008, 23:51

попробуй просто помазать медные не залуженые дорожки
и погрей паяльным феном или в духовке
если медь залудится, то паста с припоем.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Дозатор паяльной пасты

Сообщение $ilent » 29 дек 2008, 23:57

Не эта точно чистая, она почти прозрачная.
$ilent


Re: Дозатор паяльной пасты

Сообщение EdGull » 30 дек 2008, 00:03

тогда это не паста, а простой флюс.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Дозатор паяльной пасты

Сообщение Myp » 30 дек 2008, 00:06

ой мне тоже интересно, кто с припоем а кто без???
я вот в чипдипе смотрел так и не понял какая паста с припоем
купил две штуки разные в баночках железных, с одной кажись лучше паяется.
но они прозрачные.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15916
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Дозатор паяльной пасты

Сообщение blindman » 30 дек 2008, 00:13

Паяльная паста серого оттенка, непрозрачная. Представляет из себя флюс, в котором взвешены мельчайшие частички припоя. Без припоя - это не паяльная паста.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4129
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Дозатор паяльной пасты

Сообщение EdGull » 30 дек 2008, 00:18

какие нафиг баночки???
я тюбик для кого фоткал???
в банках паста для трафаретов!!!
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Дозатор паяльной пасты

Сообщение RoboTok » 30 дек 2008, 00:18

blindman
Точно, а в магазине на полках полно пасты без припоя и написано паяльная :ROFL:
Аватара пользователя
RoboTok

Сообщения: 1060
Зарегистрирован: 04 фев 2008, 13:18
Откуда: Москва
прог. языки: PHP
