Монтаж плат в духовке

Описание и обсуждение технологий самостоятельного изготовления компонент.

Re: Монтаж плат в духовке

Сообщение Digit » 24 сен 2008, 22:03

:) не, у меня семейная жизнь и все такое :)
злой полицейский
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Re: Монтаж плат в духовке

Сообщение hudbrog » 25 сен 2008, 12:11

ну че.. попробовал вчерась поизгаляца )
паял на платку, изготовленную утюжным методом, микросхему в корпусе qfn (безногая).. как цц2500, только корпус на 1 мм больше в каждую сторону. Результат спорный. С одной стороны, она припаялась, причем явно лучше чем если б я это паяльником делал. С другой, визуально видно что два вывода спаялись вместе.. есть подозрение, что можно это исправить прогрев соответствующее место паяльником. Учитывая, что у каждого вывода появилось по шарику припоя, скорее всего просто переборщил с пастой ) Ее количество придеца выяснять опытным путем.
А еще не уверен, то ли я это безобразие недогрел, то ли паста фиговая, но визуально не было видно, когда паста начала плавица.. она на поверхности так и осталась серой..
Короче, на выходных наверна буду экспериментировать на нормальных платах )
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1563
Зарегистрирован: 14 май 2008, 15:49
Откуда: Минск
ФИО: Алексей

Re: Монтаж плат в духовке

Сообщение Сергей » 07 окт 2008, 22:54

Вы потом мануал накидайте хотяб. Мне скоро нада паять СМД, дык с паяльником не охота сидеть.
Сергей

Сообщения: 3741
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: Монтаж плат в духовке

Сообщение Master » 08 окт 2008, 12:41

Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Монтаж плат в духовке

Сообщение hudbrog » 08 окт 2008, 13:50

В общем про монтаж плат в печке пока могу сказать две мысли:
1) Нужна нормальная паяльная паста
2) Нужно методом проб и ошибок добиваца нормальных результатов

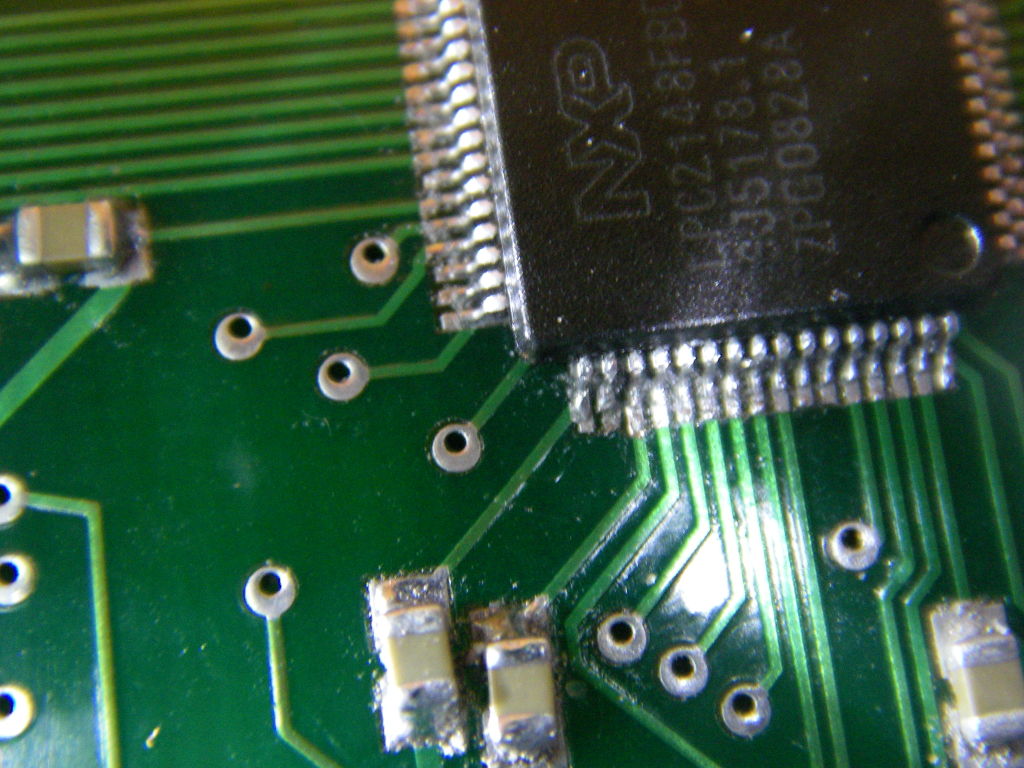

Вот например, фотка, наверно, лучшей моей попытки.. и то, пришлось потом дополнительно догревать в паре мест.
У меня какая-то странная паяльная паста попалась.. она сохнет в печке, а не плавица.. ну, не всегда, но часто.
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1563
Зарегистрирован: 14 май 2008, 15:49
Откуда: Минск
ФИО: Алексей

Re: Монтаж плат в духовке

Сообщение EdGull » 08 окт 2008, 13:54

паяльной пасте нужен термопрофиль соответсвующий
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Монтаж плат в духовке

Сообщение hudbrog » 08 окт 2008, 13:59

Да знаю, видел даже как они выглядят. Только вот найти описание термопрофиля паяльной пасты, произведенной в какой-то питерской подпольной конторе по лицензии еще менее известной китайской конторы - занятие, маловероятно приведущее к положительному результату.
Как вернусь к этой теме, озабочусь более правильной паяльной пастой, может к тому моменту еще и цифровое управление с обратной связью по температуре к печке приделаю )
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1563
Зарегистрирован: 14 май 2008, 15:49
Откуда: Минск
ФИО: Алексей

Re: Монтаж плат в духовке

Сообщение EdGull » 08 окт 2008, 14:02

все термопрофили очень похожи... там только нюански есть...
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Монтаж плат в духовке

Сообщение hudbrog » 08 окт 2008, 14:03

Так колись какие ньюансики =)
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1563
Зарегистрирован: 14 май 2008, 15:49
Откуда: Минск
ФИО: Алексей

Re: Монтаж плат в духовке

Сообщение EdGull » 08 окт 2008, 14:06

давай вечером в скайпе я тебе всё по полочкам разлажу. а то у меня пальцы отваляться стока писать...
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Монтаж плат в духовке

Сообщение hudbrog » 08 окт 2008, 14:15

Лентяй какой )
Меня в скайпе не будет примерно до конца этой недели... да и всем ведь интересно, я так думаю. А так напишешь по кусочкам, за недельку, и оно сразу пойдет в анналы(не путать с похожим словом с одной буквой "н") =)
Ну или на следующей неделе расскажешь...
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1563
Зарегистрирован: 14 май 2008, 15:49
Откуда: Минск
ФИО: Алексей

Re: Монтаж плат в духовке

Сообщение EdGull » 08 окт 2008, 14:52

а ты уболтаешь blindmanа чтоб он сделал калибровку синтезатора СС2500? :wink:
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Монтаж плат в духовке

Сообщение Digit » 08 окт 2008, 15:00

...вот торгаш! :shock: :D
злой полицейский
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Re: Монтаж плат в духовке

Сообщение hudbrog » 08 окт 2008, 15:03

Нет, не уболтаю... хотя, щаз проверим(2blindman: ты уболтаешься?) =)
А как это связано?
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1563
Зарегистрирован: 14 май 2008, 15:49
Откуда: Минск
ФИО: Алексей

Re: Монтаж плат в духовке

Сообщение EdGull » 08 окт 2008, 15:05

напрямую, он может сделать то что мне нужно, я могу сделать то что нужно тебе и т.д...
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович
