Самодельные шестерни

Описание и обсуждение технологий самостоятельного изготовления компонент.

Самодельные шестерни

Сообщение shmel777 » 25 июл 2008, 17:53

Принцип таков:
1. Из гончарной глины лепим небольшой блин толщиной чуть большей, чем толщина требуемой шестерни.
2. Шестеренка-образец впечатывается в блин и вынимается. В блину остается форма, копирующая образец.
3. В форму заливаем клей с песком или автошпатлевку с волокном 'fiber body'
4. После высыхания и затвердения клея вынимаем полученную заготовку и обрабатываем напильником.
Вот и всё.
Аватара пользователя
shmel777

Сообщения: 81
Зарегистрирован: 19 июл 2008, 11:10
Откуда: Сызрань, Самарская область
прог. языки: php, C++, html, wml, css и т.

Re: Самодельные шестерни

Сообщение EdGull » 25 июл 2008, 19:01

сколько лично ты сделал по такому принципку шестеренок?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Самодельные шестерни

Сообщение shmel777 » 25 июл 2008, 19:05

Чтобы глина засохла потребуется примерно 30 минут, потом после заливки нужно ждать пока не засохнет, щас попробую сделать из пластилина, я статейку просто нашел, сам решил попробовать, получилось... Щас из пластелина пробую...

Добавлено спустя 44 секунды:
А так пока сделал одну, клея мало, пойду скоро закуплю...
Аватара пользователя
shmel777

Сообщения: 81
Зарегистрирован: 19 июл 2008, 11:10
Откуда: Сызрань, Самарская область
прог. языки: php, C++, html, wml, css и т.

Re: Самодельные шестерни

Сообщение shmel777 » 27 июл 2008, 10:39

Сейчас кое что сделал: Сделал блин из пластелина, туда углубил шестеренку и залил гуашевской краской, жду теперь что получится... :)
Аватара пользователя
shmel777

Сообщения: 81
Зарегистрирован: 19 июл 2008, 11:10
Откуда: Сызрань, Самарская область
прог. языки: php, C++, html, wml, css и т.

Re: Самодельные шестерни

Сообщение space » 27 июл 2008, 10:54

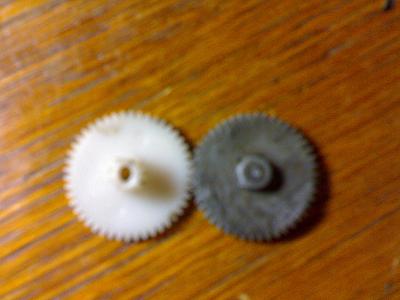

Знакомый принцип. Я тоже читал ту статью. Только заливал я клей в форму из авто-пластилина. В качестве наполнителя использовал аллюминивую пудру. И вот, что тогда получилось (ниже на фото). Хочу сказать, что шестирёнка получилась достаточно прочной.
Вложения
Аватара пользователя
space

Сообщения: 548
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич

Re: Самодельные шестерни

Сообщение shmel777 » 27 июл 2008, 11:45

Понятно, а интересно, а если залить клей без песка, то что будет? :)

Добавлено спустя 27 минут 48 секунд:
Положил в морозилку на 10 минут эту форму с гуашевой краской, достаю и смотрю, краска на половину твердая как камень, а вы незнаете средства самодельные, типа клей+песок+Пластмаса или что то наподобие? и потом заливаем в форму ложим в холодильник и получаем шестеренку...
Аватара пользователя
shmel777

Сообщения: 81
Зарегистрирован: 19 июл 2008, 11:10
Откуда: Сызрань, Самарская область
прог. языки: php, C++, html, wml, css и т.

Re: Самодельные шестерни

Сообщение space » 27 июл 2008, 12:10

shmel777 писал(а):Понятно, а интересно, а если залить клей без песка, то что будет? :)

Ни чего не будет. Там обязательно нужен какой то наполнитель. Песок ли это или аллюминивая пудра.
shmel777 писал(а):Положил в морозилку на 10 минут эту форму с гуашевой краской, достаю и смотрю, краска на половину твердая как камень, а вы незнаете средства самодельные, типа клей+песок+Пластмаса или что то наподобие? и потом заливаем в форму ложим в холодильник и получаем шестеренку...

Продаётся в модельных магазинах клей для склеивания моделик. Я знаю точно(пробовал сам), что если кинуть разрезанные маленькие кусочки пластмассы(я кидал пластмассу, на которой держались детальки от моделей), то она в этом клее через 2, а может и больше часов расплавится или растворится. Называйте как хотите. Смесь получается достаточно густой(в зависимости от кол-ва клея). Так вот можно попробовать такую смесь залить в форму. И посмотреть, что будет. Только смесь по жиже сделать, чтоб во все щели затекла. Дубаю шестирёнка должна получится отличная.
И в холодильник такую смесь будет класть не обязательно, так как она сама прекрасно застынет :)
А вот собственно том самый клей
Аватара пользователя
space

Сообщения: 548
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич

Re: Самодельные шестерни

Сообщение Myp » 27 июл 2008, 12:28

угу тока не забываем что после испарения клея это всё сожмётся чуть ли не в 2 раза
усадка просто огромная будет
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15921
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Самодельные шестерни

Сообщение space » 27 июл 2008, 12:46

Myp писал(а):угу тока не забываем что после испарения клея это всё сожмётся чуть ли не в 2 раза
усадка просто огромная будет

Ну не знаю. Когда я делал шестирёнку с клеем момент там усадки не было.
Аватара пользователя
space

Сообщения: 548
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич

Re: Самодельные шестерни

Сообщение shmel777 » 27 июл 2008, 14:04

Оп, space, огромное спасибо что напомнил мне про это клей, у меня его много...

Добавлено спустя 10 минут 13 секунд:
Почему то неразьедается пластмасса
Аватара пользователя
shmel777

Сообщения: 81
Зарегистрирован: 19 июл 2008, 11:10
Откуда: Сызрань, Самарская область
прог. языки: php, C++, html, wml, css и т.

Re: Самодельные шестерни

Сообщение space » 27 июл 2008, 17:03

всё прекрасно разъедается. 8) Я сам решил попробовать шестирёнку из этой смеси сделать. Только ещё добавил аллюминевой пудры :crazy: . Весь процесс ниже. Шестирёнка пока сохнет. :)
Вложения

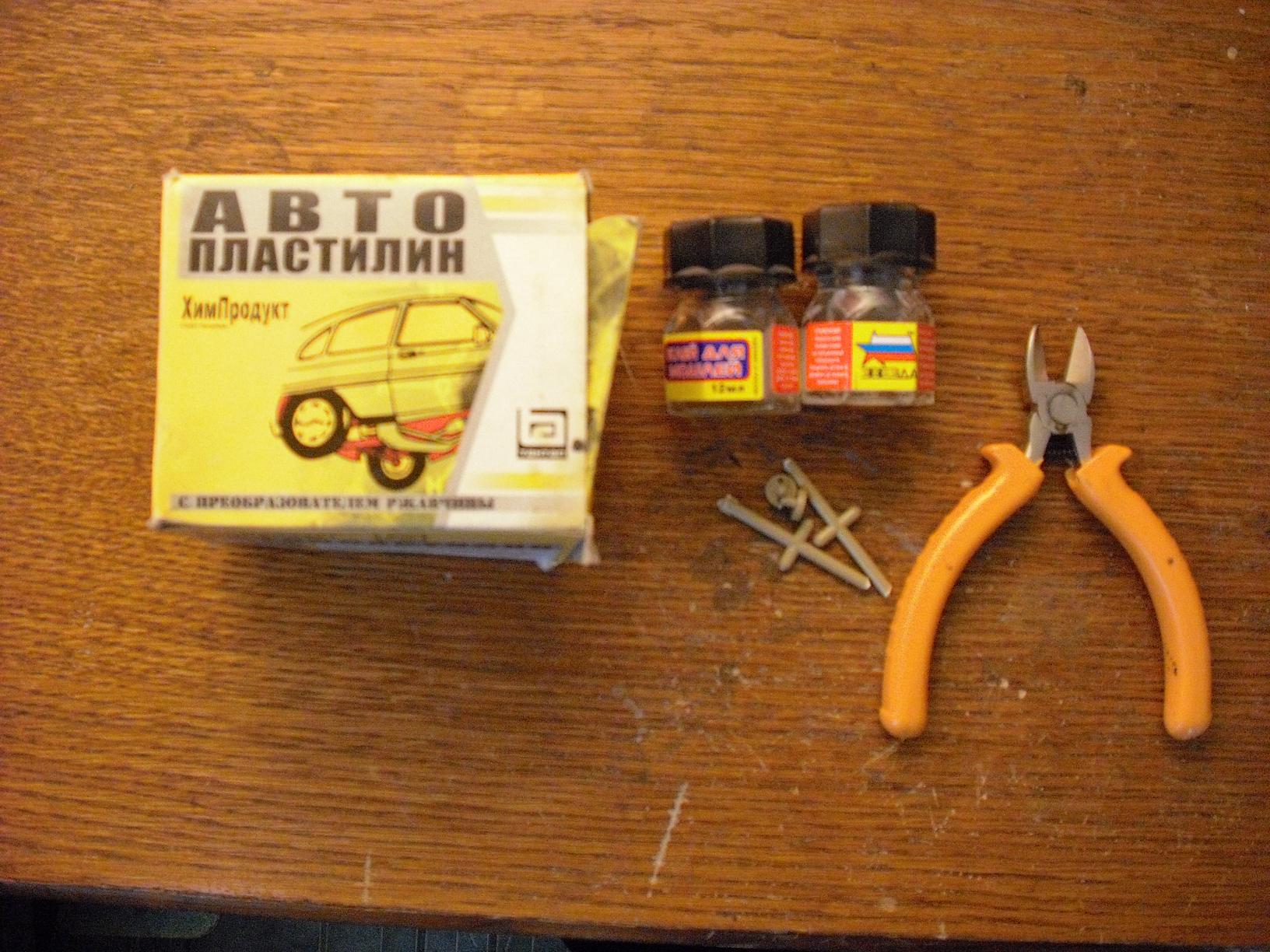

Всё, что понадобится для изготовления

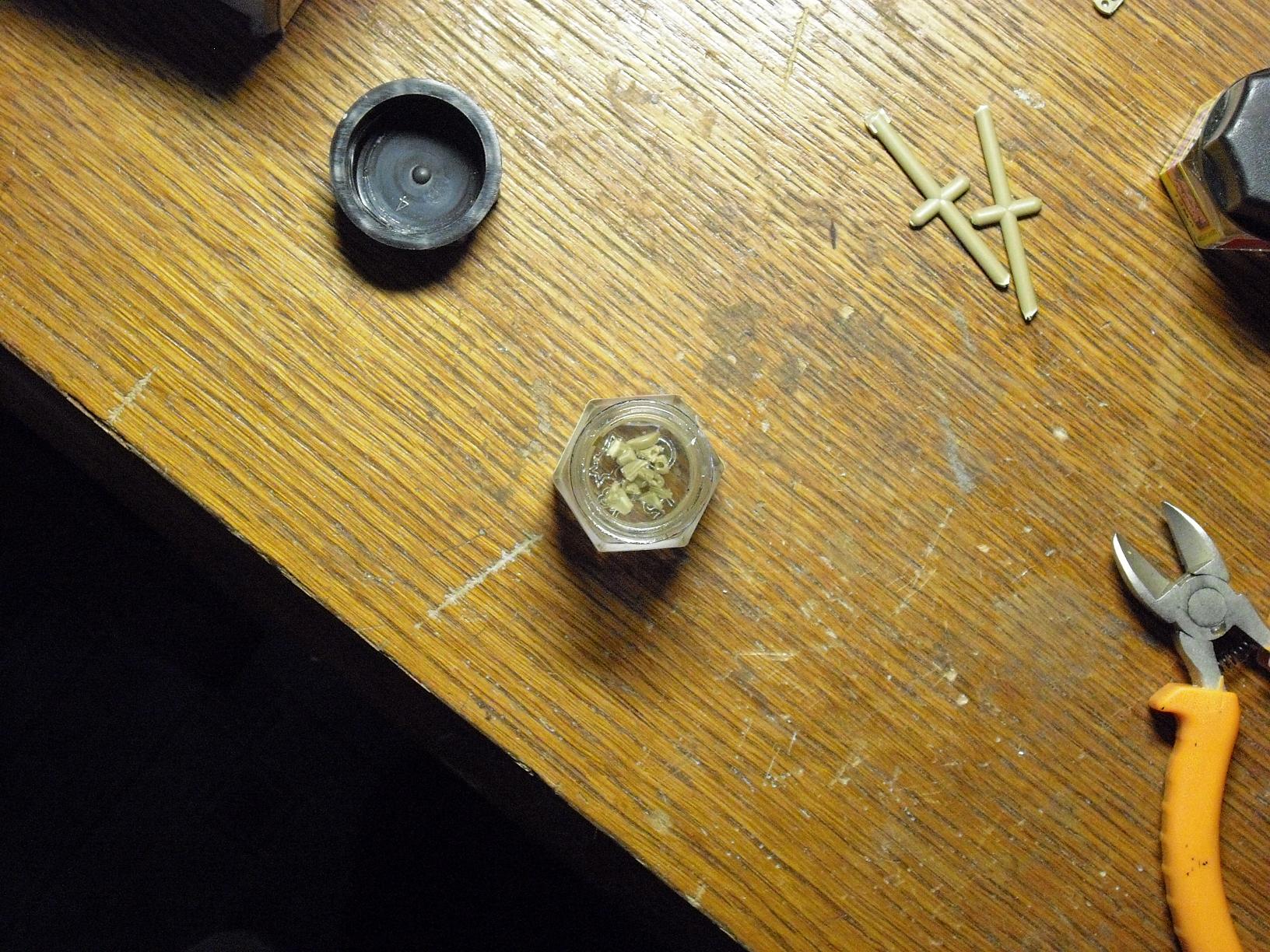

Кидаем пластмассу в клей. Порезав её по мелче

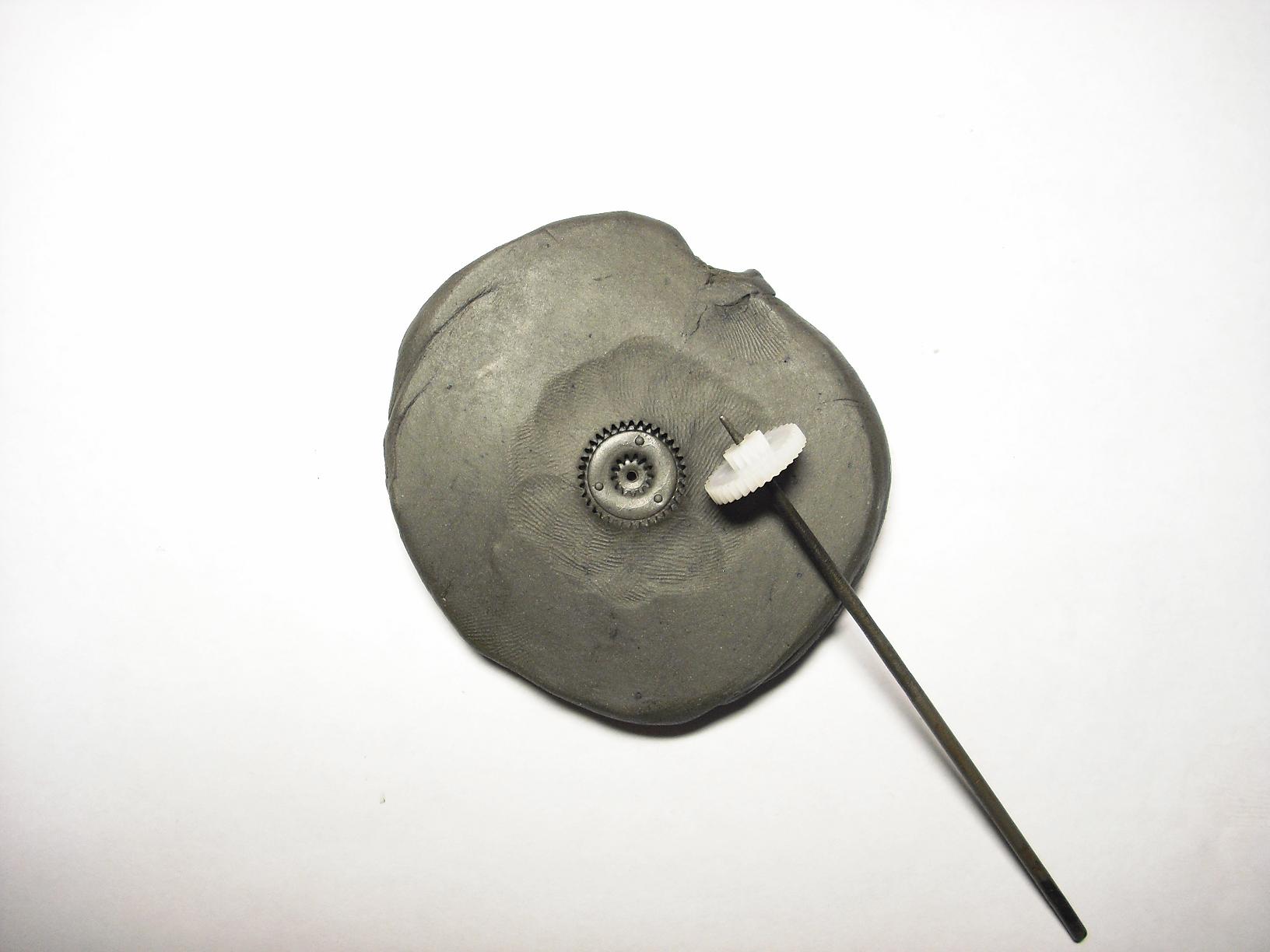

Делаем пока форму

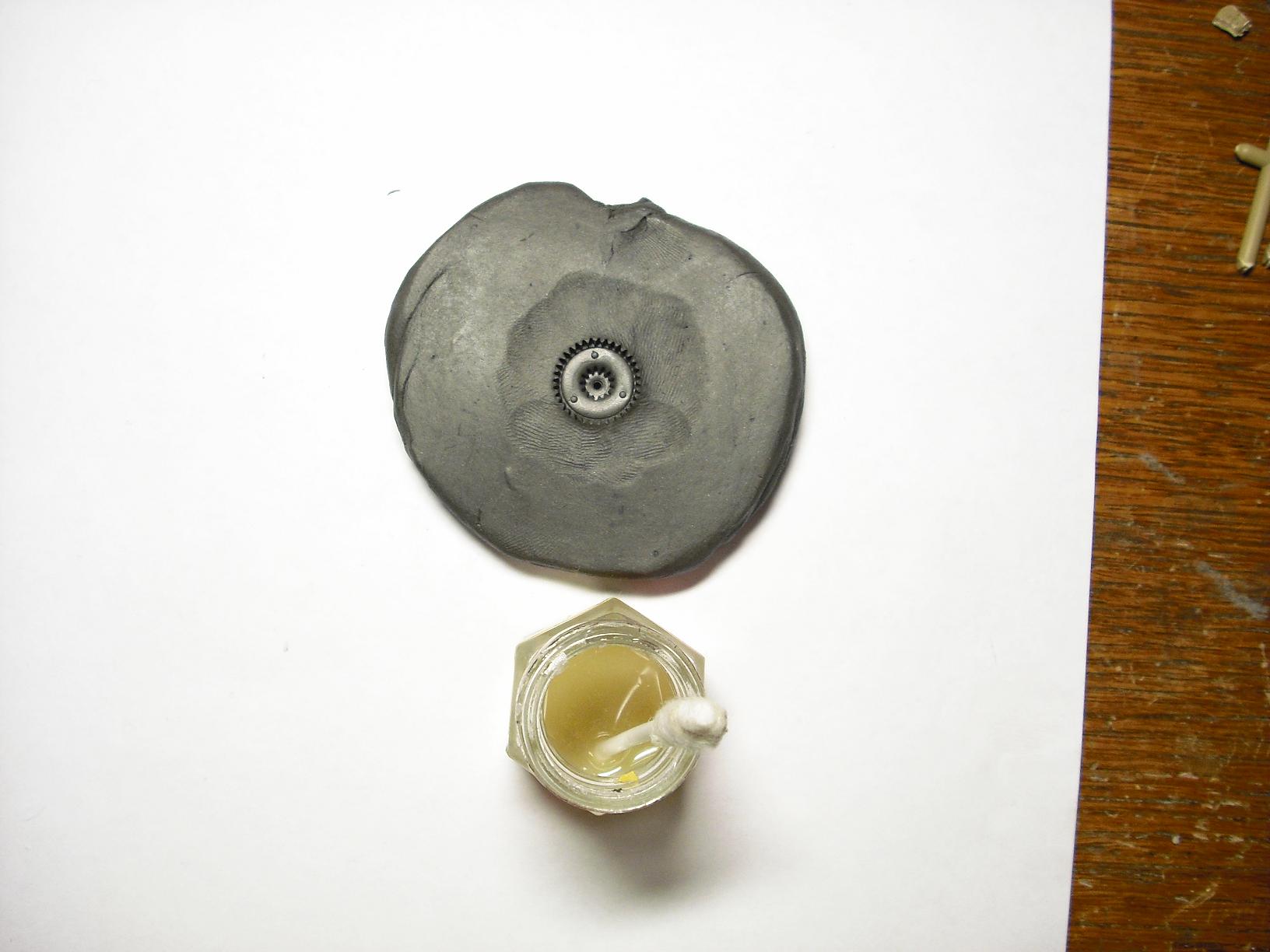

Видим какая получилась смесь. Пластмасса растворялась 1 час 30 минут

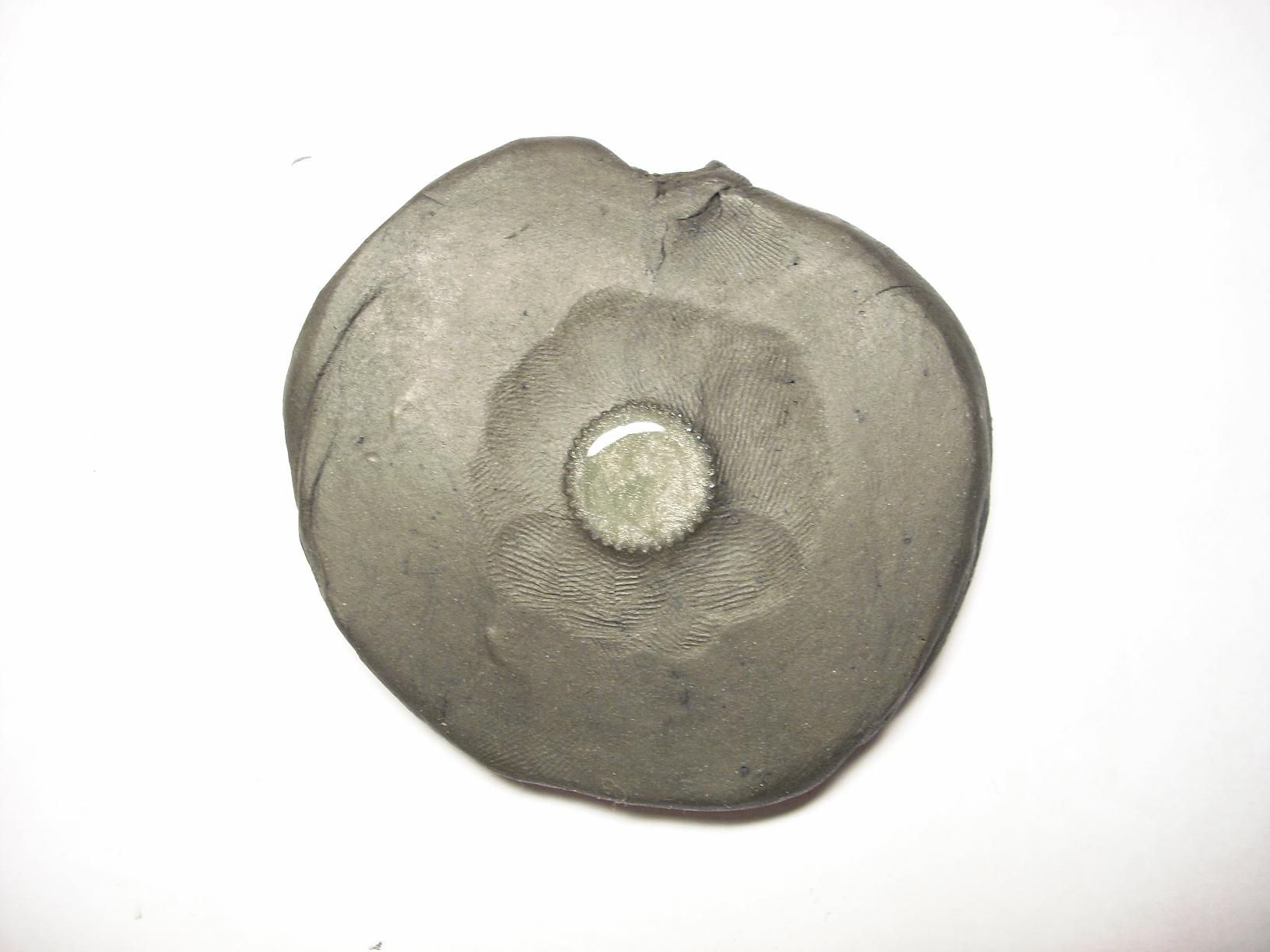

Заливаем смесь в форму
Аватара пользователя
space

Сообщения: 548
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич

Re: Самодельные шестерни

Сообщение shmel777 » 27 июл 2008, 17:08

Да я разобрался, я это, добавил место пластмассы песок, но с этимже клеем, но и щас делаю и с пластмассой и клеем...
Аватара пользователя
shmel777

Сообщения: 81
Зарегистрирован: 19 июл 2008, 11:10
Откуда: Сызрань, Самарская область
прог. языки: php, C++, html, wml, css и т.

Re: Самодельные шестерни

Сообщение shmel777 » 28 июл 2008, 07:55

Поставил я на ночь, а она невысохла, щас еще один раз сделаю но побольше пластмассы положу
Аватара пользователя
shmel777

Сообщения: 81
Зарегистрирован: 19 июл 2008, 11:10
Откуда: Сызрань, Самарская область
прог. языки: php, C++, html, wml, css и т.

Re: Самодельные шестерни

Сообщение space » 28 июл 2008, 08:11

вот и я оставил на ночь. Щас проверил высохла, но не доконца. Пластмассы больше надо было. Ну да ладно.
Аватара пользователя
space

Сообщения: 548
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич

Re: Самодельные шестерни

Сообщение shmel777 » 28 июл 2008, 08:35

Понятно. Щас буду что нить делать.а обязательно в авто пластилин надо, а то ходить неохота за ним :) ?
Аватара пользователя
shmel777

Сообщения: 81
Зарегистрирован: 19 июл 2008, 11:10
Откуда: Сызрань, Самарская область
прог. языки: php, C++, html, wml, css и т.

След.
