инструмент обжимка

Описание и обсуждение технологий самостоятельного изготовления компонент.

инструмент обжимка

Сообщение Myp » 21 окт 2007, 18:00

я тут закупил себе разных разъёмчиков и коннекторов и вобще всего что нужно чтоб делать красивые разъёмные соединения
шлейфики всякие с контактами колодки под них и т.д.
вот такого типа
ну и всякие другие тоже

но оно всё расчитано на какойто спец инструмент обжимной
я в чипдипе смотрел, там какието есть обжимки но я в них ничо не понимаю =/
обжимаю пока руками, мелкими плоскогубцами, но это гимор и не очень надёжно

вот например такой http://www.chipdip.ru/product0/457709102.aspx
у него насадки меняются и там же продаются другие насадки

мб ктонить обжимает эти наконечники? каким инструментом я могу их обжимать???
хелп ми :cry:
ещё какието пресс клещи продаются...
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15893
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: инструмент обжимка

Сообщение rig » 21 окт 2007, 18:16

я просто паяю и немного обжимаю маленькими пасатижами чтоб влезло. давно на разъемы перешел, очень удобно. еще термоусадка и разъемчики типа IDE на винчестерах. отпилил сколько надо
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: инструмент обжимка

Сообщение avr123.nm.ru » 21 окт 2007, 18:20

пайка опасна переламыванием проводников при вибрации и изгибах провода.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: инструмент обжимка

Сообщение rig » 21 окт 2007, 18:35

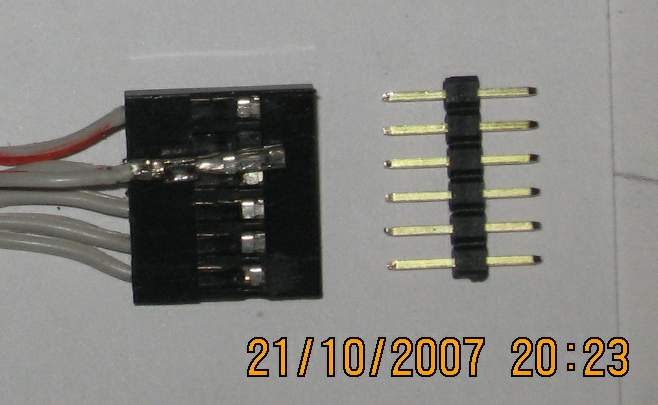

вот специльно достал. конец запаян край обжат.
razjem 002.jpg
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: инструмент обжимка

Сообщение Myp » 21 окт 2007, 18:41

паяка плохо :(
ломаетса
а когда обжато грамотно то всё тип топ





вот блин ктонить юзал обжимники такие
мне кажетсо что такой подойдёт, обидно будет если нет =/
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15893
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: инструмент обжимка

Сообщение steel_monkey » 21 окт 2007, 18:52

Я лично использую обычные разьемы под пайку. правда ввел одно ноу-хау: когда соберу разетку и протестирую работоспособность, заливаю место выхода косички из розетки клеевым пистолетом. Он стоит копейки (100р) ,и трубки к нему по 30р. за 10 штук, с залитые разьемы не отваоиваются и ровода не ломаются. Всем рекомендую.
Аватара пользователя
steel_monkey

Сообщения: 346
Зарегистрирован: 14 июл 2007, 23:38
Откуда: SPb
прог. языки: немного албанский

Re: инструмент обжимка

Сообщение Kanoka » 21 окт 2007, 18:52

Для разъемчиков RE, как на фотографии, нужен кримпер с размером AWG 30 и 24. В Чипе и Дипе такой был, называется ProsKit 608-384N.
Kanoka
Модератор

Сообщения: 1271
Зарегистрирован: 11 ноя 2004, 03:18
Откуда: Москва

Re: инструмент обжимка

Сообщение Myp » 21 окт 2007, 23:30

Kanoka писал(а):Для разъемчиков RE, как на фотографии, нужен кримпер с размером AWG 30 и 24. В Чипе и Дипе такой был, называется ProsKit 608-384N.



ВОТ
я так и знал что кто знает как эта хрень назыается =)

СПАСИБО
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15893
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: инструмент обжимка

Сообщение Erv&Sed » 25 окт 2007, 00:29

Я тоже долго мучился с этими разъемами, но сейчас перешел на разъемы типа IDC, одна сторона на плату, другая на шлейф. Соединение с шлейфом происходит с помощю обычных пасатиж (плоскогубц).
очень удобные и надежные (по надежнее BLS-ов со штырями)
http://www.comport.spb.ru/index.php?categoryID=145 .
Erv&Sed

Сообщения: 9
Зарегистрирован: 17 апр 2007, 20:23
Откуда: Санкт-Петербург
