LPT - переходник

Описание и обсуждение технологий самостоятельного изготовления компонент.

LPT - переходник

Сообщение Dimmy » 02 мар 2007, 18:54

Добрый день.

Делаю универсального робота.

Необходим переходник следующего вида:
с одной стороны -  LPT компа
с другой - от 8 проводов, на которые можно вешать моторчики, лампочки и т.д.

сигнал на ЛПТ я подать смогу, а вот собрать такой пререходник - нет.

Сам -  математик - программист.

Помогите собрать или соберите мне. Работа будет вознаграждена.
Аватара пользователя
Dimmy

Сообщения: 72
Зарегистрирован: 05 июл 2005, 13:34
Откуда: Ростов-на-Дону

Сообщение Myp » 02 мар 2007, 19:05

переходник???

вобщето светодиоды туда можно прям так подключать напрямую...

КОНКРЕТНО скажите что вы хотите
из вашего вопроса ничё не ясно
что вам треба

я может вобще посоветую вам тупо реле повесить на каждый из 8ми проводов от лпт. и в чёмто я буду прав



подробно распишите что именно вы хотите управлять с пом лпт
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

1

Сообщение Dimmy » 27 мар 2007, 11:00

Ну есть комп с ЛПТ.
я хочу подавать сигнал на ЛПТ (какой-нить 7 например = 00000111) и получить результат - зажглось 3 лампочки у робота.
А если я подам (65 = 64 + 1 = 1000001) то заработает моторчик + лампочка №1.

8 ног лпт:
а - всегда 0
б , в , г , д - ноги на моторчиках
е , ж , з - на лампочках.

Т.е. если я даю сигнал 7 на ЛПТ то имею разность на ногах
(а , е) , (а,ж) (а,з) - на которые и цепляю лампочки (а+ , е-) , (а+,ж-) и т.д.

Напрямую на ЛПТ повесить так ничо не могу так как сожгу нафиг.
Следовательно мне нада ЛПТ-переходник (реле , транзисторная схема, что угодно) которое состоит из:
вариант а: батарейки + микросхемы с ножками, на которые могу цеплять что угодно не боясь сжечь
вариант б: микросхема с питанием от USB, на которые могу цеплять что угодно не боясь сжечь


Как мне проще всего это сделать?
Аватара пользователя
Dimmy

Сообщения: 72
Зарегистрирован: 05 июл 2005, 13:34
Откуда: Ростов-на-Дону

Сообщение Myp » 27 мар 2007, 12:00

хм
ну теперь ясно =)

моторы у вас мощные? ставьте мосфиты(ветка про правильное использование мосфитов гдето здесь рядом была)
если хотите моторы которые от сети 220 вольт то тогда реле ставьте

просто транзисторы не лучший вариант(хотя я вот по нужде 4 линии скомутировал как раз через 4 транзюка)

вот тут может чтото есть для вас интересное
http://www.roboforum.ru/viewtopic.htm?t=2205
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

1

Сообщение Dimmy » 27 мар 2007, 12:18

Вся проблема в том что я не техник.
А математик - программист!

Собрать любую плату для меня проблема.

Я потому и пишу. Мол есть ли где в продаже такое, или сделает ли кто на заказ такое?
Аватара пользователя
Dimmy

Сообщения: 72
Зарегистрирован: 05 июл 2005, 13:34
Откуда: Ростов-на-Дону

Сообщение Myp » 27 мар 2007, 12:24

хммм
в продаже точно ничё подходящего я не видел
имхо все такие устройства исключительно хэндмэйд


попробуйте чтоли погуглить на тему управления нагрузкой с помощью лпт
ну или объявление повесьте тут на форуме может кто возмётся
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение SSG » 27 мар 2007, 13:50

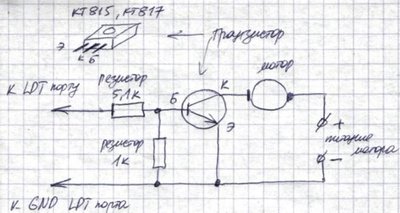

В книжках встречается приведенная ниже схемулька (может чуток и коряво намазюкал).  :?
Я её использовал когда-то с кулером и транзистором КТ815. Работает нормально. Кулер питался от 12 вольт, но можно и меньше. А какие моторы будут использоваться? Если послабже - транзистор послабжее можно поставить (какойнить типа КТ315Г). Если помочнее - можно вместо мотора реле включить и им управлять мотором.
Ну и есть, конечно всякие полевые транзисторы. Тут уж если приведенная схема не устроит AVR123 пошлет тебя куды надо. :)
Светодиоды нужно подключать длинной ногой (+) к ЛПТ через резистор, сопротивлением около 400 Ом.
Есть еще один нюансик! А под какой ОС будете управлять портом? Если под ХР, то нужно подгружать левый драйвер, позволяющий напрямую к порту обращаться, а то сама ХР просто так не дает соваться куда не попадя...   :)
Вложения
Аватара пользователя
SSG

Сообщения: 1058
Зарегистрирован: 15 янв 2007, 19:23
Откуда: Беларусь, Барановичи
прог. языки: С для МК, Delphi для ПК

Сообщение Myp » 27 мар 2007, 13:54

[off]чёто по моему кт815 не так выглядит...
хотя хз я их давно не видел[/off]
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение SSG » 27 мар 2007, 14:08

Myp писал(а):[off]чёто по моему кт815 не так выглядит...
хотя хз я их давно не видел[/off]

Дык я условно намазюкал. Там дырочка не в корпусе, а сверху в пластинке для холодильника помойму. Хотя в справочнике так...  :(  Во всяком случае ноги-то так выходют.
Аватара пользователя
SSG

Сообщения: 1058
Зарегистрирован: 15 янв 2007, 19:23
Откуда: Беларусь, Барановичи
прог. языки: С для МК, Delphi для ПК

Сообщение Chooze » 30 мар 2007, 14:06

Такой он такой!!! Каждый день на них смотрю - - аж тошнит!!! :evil:
Chooze

Сообщения: 79
Зарегистрирован: 03 фев 2007, 20:24
Откуда: Омск

Re: 1

Сообщение bloodaxe » 23 июл 2007, 16:07

Dimmy писал(а):Ну есть комп с ЛПТ.
я хочу подавать сигнал на ЛПТ (какой-нить 7 например = 00000111) и получить результат - зажглось 3 лампочки у робота.
А если я подам (65 = 64 + 1 = 1000001) то заработает моторчик + лампочка №1.

8 ног лпт:
а - всегда 0
б , в , г , д - ноги на моторчиках
е , ж , з - на лампочках.

Т.е. если я даю сигнал 7 на ЛПТ то имею разность на ногах
(а , е) , (а,ж) (а,з) - на которые и цепляю лампочки (а+ , е-) , (а+,ж-) и т.д.

Напрямую на ЛПТ повесить так ничо не могу так как сожгу нафиг.
Следовательно мне нада ЛПТ-переходник (реле , транзисторная схема, что угодно) которое состоит из:
вариант а: батарейки + микросхемы с ножками, на которые могу цеплять что угодно не боясь сжечь
вариант б: микросхема с питанием от USB, на которые могу цеплять что угодно не боясь сжечь


Как мне проще всего это сделать?

Что могу сказат, черес ето все я недавно прошол, особых трудностей небыло..что касаетса хп и ЛПТ так надо дривер УСЕРПОРТ...его инсталиш и можеш наприамую общятса с портом.Видел много схем  где исползуютса релюхи и прочея обвяска, если играешся   в пределах 12в так можеш исползыват просто транзюк бес всякой обвязки..ну а для безопасности  можеш подцепит оптрон до каждого порта...оптрон можно отодрат из мышки или же готовый купит, тоже копейки стоит...
bloodaxe

Сообщения: 78
Зарегистрирован: 30 мар 2007, 15:00
Откуда: litva
Skype: bloodaxe777
прог. языки: pascal, delphi, C, ( basic, asm)-со словарём.

Сообщение Master » 23 июл 2007, 19:24

Я бы не советовал вешать на LPT нагрузку без гальванической развязки. Я всегда использую оптопары 4N25.
2 Dimmy Если нужен переходник, то придется осваивать травление плат и все такое. Это не сложно и отмазки, что я математик-программист и руки у меня не от туда растут у нас не катят. Я сильно сомневаюсь, что кто-нибудь сделает вам эту работу на этом форуме даже за вознаграждение. Но на помощь и ответы на вопросы я вам гарантирую. Помогут быстро и с радостью. Но для этого вам нужно более точно описать что вам нужно и какой мощности двигатель (надеюсь это не асинхронник на 100 КВт).
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение lebaon » 24 июл 2007, 18:54

как вариант можно заюзать какой нибудь пром модуль, для промышленной автоматики,
или для умного дома :roll:  управление через ком порт, входы, выходы какие пожелаешь, цены от умеренных до бесконечности :twisted:
паять совсем не надо, подключил и программируй  :wink:
Аватара пользователя
lebaon
Безбашенный Теоретик

Сообщения: 1137
Зарегистрирован: 07 янв 2006, 18:30
Откуда: Подмосковье

Сообщение Duhas » 15 сен 2007, 16:22

я бы сделал, но не почтой же слать..я то в Красноярске ))
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Сообщение EdGull » 15 сен 2007, 17:32

В мастерките есть соответствующий комплект. Точное название ищи любимым поисковиком
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович
