помогите припаять козявочку

Описание и обсуждение технологий самостоятельного изготовления компонент.

помогите припаять козявочку

Сообщение Myp » 10 ноя 2006, 20:00

заказал блин в интерсиле 5 штук зарядников для li-ion кумуляторов
и не посмотрел каких

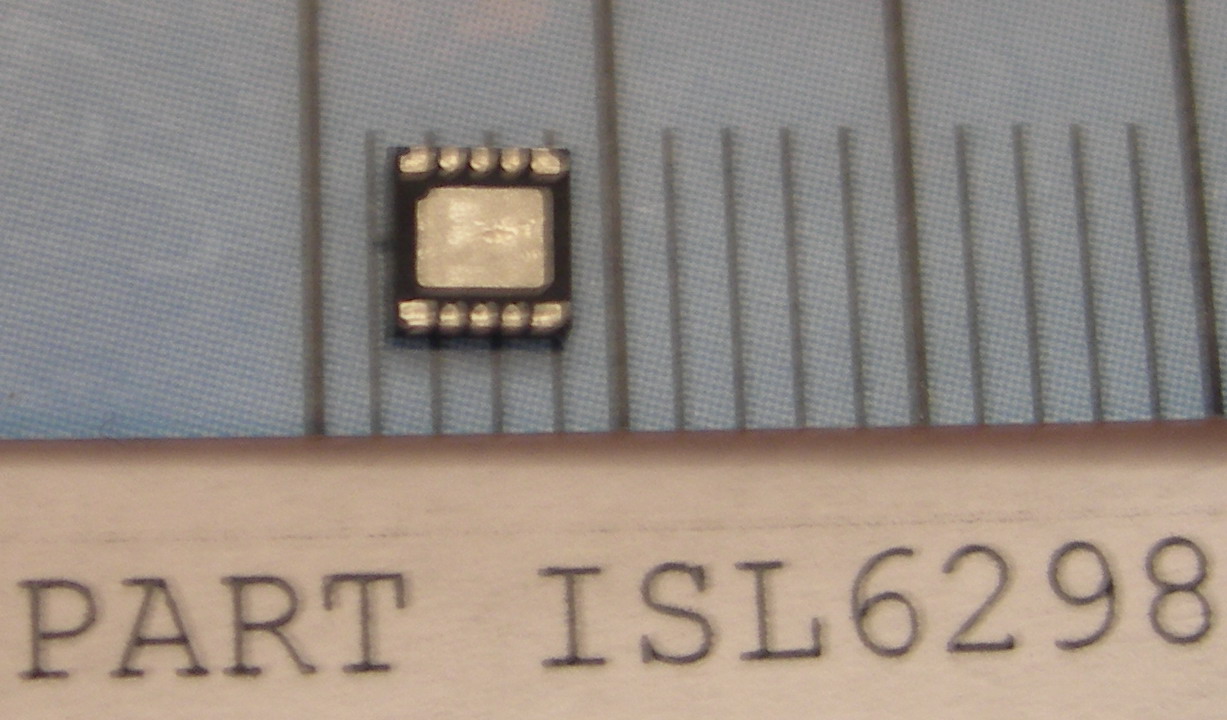

а они заразы в таком корпусе что просто ах
когда пришли я офигел
как можно вот такое вот вобще кудато припаять???
подскажи как к этому хотябы проводки припаять????
Вложения
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15936
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение KiCom » 10 ноя 2006, 20:06

К таким корпусам ты проводки не подпаяешь, отломятся все площадки когда проводами начнешь шевелить, еще плюс к этому большая площадка в центре играет роль теплоотвода ее тоже нужно припаять иначе перегрев.
Отсюда вывод только на плату, если платку сам вытравишь то в любом сервис центре тебе припаяют.
KiCom

Сообщения: 345
Зарегистрирован: 22 окт 2005, 11:15
Откуда: Красноярск

Сообщение Myp » 10 ноя 2006, 20:15

вытравишь..
проще наверно будет скальпелем вырезать площадки контактные

а если всётаки аккуратно припаять и не шевеля её каплей эпоксидки зафиксировать??

а если её на шарики из припоя поставить, прижать иголочкой и погреть???


я вот нашёл на плате от ХД старого
дорожки разведеныкак раз на нужном расстоянии
можно выпилить кусок платы=) и к куску платы уже проводки
осталось тока умудриться на шарики припоя её посадить=)
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15936
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: помогите припаять козявочку

Сообщение gab » 10 ноя 2006, 20:56

Myp писал(а):заказал блин в интерсиле 5 штук зарядников для li-ion кумуляторов
и не посмотрел каких

а они заразы в таком корпусе что просто ах
когда пришли я офигел
как можно вот такое вот вобще кудато припаять???
подскажи как к этому хотябы проводки припаять????

При разводке ПП делаешь так, что бы контактные площадки выступали из-под корпуса. Перед пайкой _всё_ _аккуратно_ обезжирить! КП на плате - облудить. Канифольного флюса не жалеть (в разумных количествах :)) Припаянные таким образом tps75003 прекрасно работают :)
Лучше, конечно, использовать паяльную пасту и термовоздушку.
gab

Сообщения: 212
Зарегистрирован: 30 апр 2005, 03:11
Откуда: Москва
прог. языки: C/C++, Verilog
ФИО: Гвоздев Александр Борисович

Сообщение avr123.nm.ru » 10 ноя 2006, 21:23

Myp писал(а):вытравишь..
проще наверно будет скальпелем вырезать площадки контактные


вот технология плат с дорогами 0.1 мм
avr123.nm.ru/06.htm

а вот я читал о пайке:

пайка QFN СС2500 на плите 240 градусов

Теперь немного о технологии пайки.

Плату лудим, причем на месте установки СС2500 припоя должно быть немного (без выпуклостей). СС2500 тоже лудим, но с небольшим (!) избытком припоя - если будет много, может закоротить между контактами или на землю. Кладем на электроплиту кусочек меди (или латуни, бронзы) плоский, размером побольше платы. Нагреваем плитку до 240 градусов (температура плавления припоя). Кладем на холодную плату СС2500 и аккуратно совмещаем все контакты. Переносим плату с микросхемой на печку и ждем, когда припой расплавится. После этого аккуратно прижимаем деревянной палочкой СС2500, видим маленькие капельки припоя, выступившие по краям на дорожках - значит все ОК. Снимаем аккуратно плату и после охлаждения контролируем тестером пропайку всех контактов и отсутствие замыканий. Если таковые обнаружатся - все сначала.
Таким методом мною распаяно уже около 60 экземпляров СС2500. От этой операции ни одна не сдохла.
Преимущество перед пайкой паяльником с торцов - площадка на брюхе отлично припаивается. Удачи!


http://electronix.ru/forum/index.php?showtopic=15599
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение avr123.nm.ru » 10 ноя 2006, 21:42

вот еще о пайке "мелочи"
http://www.anteeo.se/zigbee_solder.php
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение avr123.nm.ru » 10 ноя 2006, 21:45

KiCom писал(а):К таким корпусам ты проводки не подпаяешь, отломятся все площадки когда проводами начнешь шевелить


нужно вначале планкой-радиатором прижать микруху к плате кверху пузом и потом проводками припаять.

я бы заказал выводной и импульсный контроллер зарядки на Ti.com серии bq2xxx
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение Myp » 11 ноя 2006, 12:41

ну я заказал чё нашёл :lol:
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15936
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение Валерос » 11 ноя 2006, 22:36

Сплав Вуда (t плавления меньше 100 гр цельсия) и термофен тебя спасет....
Мне тоже пришли "казявочки"  от ti.com... :P
Аватара пользователя
Валерос

Сообщения: 362
Зарегистрирован: 30 сен 2006, 19:05
Откуда: Санкт-Петербург
