Возникла задача изготовить термо-камеру. Объем 0,125 куба (0,5м * 0,5м * 0,5м)
В которой температура будет меняться по заданному графику.
Пример:
Подъем от 20 С до 85,2 С - 3 часа,
85,2 С держится 4 часа 28 мин.
остывание с 85,2 С до 76,7 С - 17 мин
подъем с 76,7 С до 112 С - 3 часа
112 С держится 2 часа 12 мин.
остывание с 112 С до 20 С - 4 часа.

Вариаций множество.

Нижний диапазон 20 С - верхний 250 С

Думаю использовать:
Контроль температуры - терморезисторы от хотэнда (до 300 С держат)
Нагреватель – бытовая спиральная печь (дачная)
Управление Ардуино

Но мне кажется я чего-то не учитываю.
Подскажите свой вариант реализации данного проекта.
Посоветуйте.

Можно взять за основу какой нибудь проект типа таких.

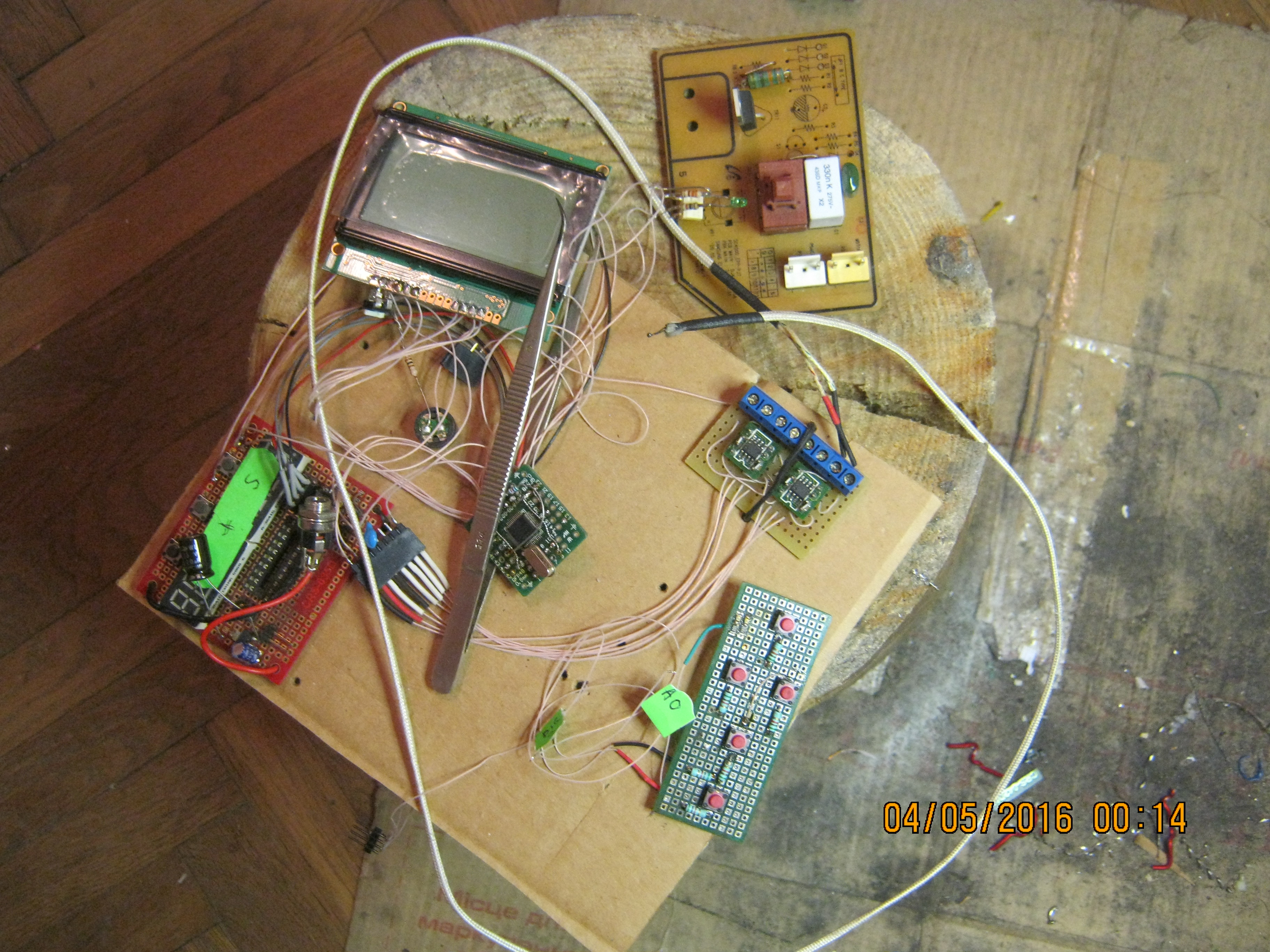

Когда-то сделал на stm(дискавери). Можно загружать профили(хоть несколько штук на разные тены одновременно) и контролировать по времени с графиками на мониторе и пидами.

ilalexey писал(а):Можно взять за основу какой нибудь проект типа таких.
Когда-то сделал на stm(дискавери). Можно загружать профили(хоть несколько штук на разные тены одновременно) и контролировать по времени с графиками на мониторе и пидами.

Спасибо за варианты.
посмотрел.
немного непонятно что чел от ванны хотел.

с Дискавери не работал и судя по постам там дофига дополнительной схемотехники.
у меня опыт только с ардуинкой - (собрал 3д принтер)

хотелось бы минимум дополнительной работы - короб уже есть. тэны тоже - спиральная печь тоже есть.
а вот как управлять киловаттами для получения нужной температуры - не представляю.

греть нужно поверхность объекта в камере. так что есть еще вариант с использованием паяльника пластиковых труб.

для точного поддержания температуры нужно не забыть сделать хорошую теплоизоляцию
и для такого объёма скорей всего понадобится вентилятор, для равномерного прогрева, мотор можно разместить снаружи, а пропеллер согнуть из жести и на длинном валу через дырочку в корпусе. особо сильного ветра не надо, слегка перемешивать воздух.
если внутри что-то теплоёмкое будет, то возможно придётся предусмотреть управляемые задвижки внизу и вверху, для быстрого охлаждения.

Добавлено спустя 4 минуты 54 секунды:

konsys писал(а):а вот как управлять киловаттами для получения нужной температуры - не представляю.

примитивно - мощное реле которое потянет твои тены.
получе - купить твердотельное реле на нужную мощность
совсем красиво - собрать схему с симистором

Привёл как пример. Встречал тоже самое на дуине(может даже в той теме).
Паяльная станция имеет все необходимые вам плюшки.

Добавлено спустя 7 минут 52 секунды:
Это из той темы. Не сочтите за труд - хотя бы полистайте.

Myp писал(а):для точного поддержания температуры нужно не забыть сделать хорошую теплоизоляцию

уже сделана.асбестовая обкладка по площади изнутри.

Myp писал(а):и для такого объёма скорей всего понадобится вентилятор

Дело в том, что внутри короба будет находиться стальная закрытая матрица в которой расположен спекаемый материал.
так что обдув лишний. сталь достаточно равномерно распределит температуру.
Но за вентилятор спасибо ибо в голове и другие проекты есть.

обавлено спустя 4 минуты 54 секунды:[/color][/size]

konsys писал(а):

Myp писал(а):примитивно - мощное реле которое потянет твои тены.
получе - купить твердотельное реле на нужную мощность
совсем красиво - собрать схему с симистором

[/quote]
у тех кто делает прутки для 3д печать температура управляется через реле.
я себе для подобных целей купил такое http://ru.aliexpress.com/item/SSR-120DD ... 21776.html
но оно наверное не подойдет так как напруга маленькая.

и так
вот что мутно вырисовывается.
1) нагреватель - тены, спираль, паяльник ПВХ труб, еще какая приблуда.
2) термометр - термодатчик хотэнда.
3) управление нагревателем - некое рэле лучше 220 вольт и где то 5 КВт (для надежности)
4) мозги - ардуино и рампс, дискавери с кучей напилинга и паялинга
5) монитор - индикатор для 3д принтера

теперь давайте разбираться с блок-схемой.

Myp писал(а):совсем красиво - собрать схему с симистором

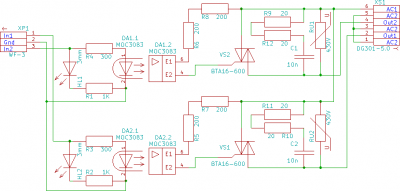

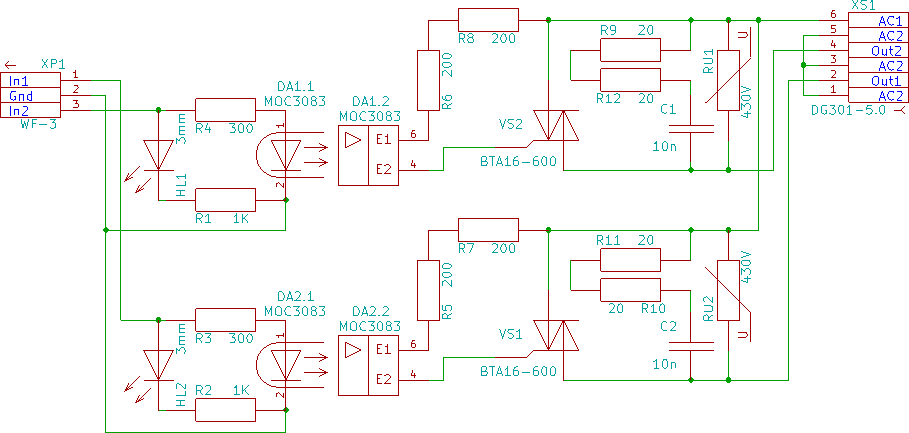

Этого можно достичь купив на барахолке(или даже новое в СЦ) самую простую плату управления пылесосом самсунг(с крутяшкой). Как правило там и симистор и оптопара стоит.

ilalexey писал(а):Привёл как пример. Встречал тоже самое на дуине(может даже в той теме).

Это из той темы. Не сочтите за труд - хотя бы полистайте.

ilalexey и сейчас листаю.
Ваши ссылки мне помогают осмыслить весь процесс.
я боюсь паять что то, и ищу готовые решения.
это отчасти связано и с тем, что в моем провинциальном городке нет радиорынка и проще заказать готовое на АЛИ

Добавлено спустя 4 минуты 7 секунд:

ilalexey писал(а):

Myp писал(а):совсем красиво - собрать схему с симистором

Этого можно достичь купив на барахолке(или даже новое в СЦ) самую простую плату управления пылесосом самсунг(с крутяшкой). Как правило там и симистор и оптопара стоит.

крутяшка это ручка? - механическое управление? мне бы программное.

konsys писал(а):я боюсь паять что то, и ищу готовые решения.
это отчасти связано и с тем, что в моем провинциальном городке нет радиорынка и проще заказать готовое на АЛИ

Пылесосами наверняка у вас пользуются
..если брать с барахолки, нужно с тестером подходить - симисторы на платах часто летят.
--------------
Ещё ссылка

ilalexey писал(а):Пылесосами наверняка у вас пользуются
..если брать с барахолки, нужно с тестером подходить - симисторы на платах часто летят.
--------------
Ещё ссылка

Ну это я утрирую.
при желании и заказать можно.

За ЕЩЕ - спасибо. В буржуйском не силен, но похоже то, что надо. Перевожу и разбираюсь.

konsys писал(а):крутяшка это ручка? - механическое управление?.

Как бы да - переменный резистор.
В простых платах без резистора только кнопка.
Есть модели только с кнопкой(без крутяшки), с нужными штуками(для плавного старта).

мне бы программное.

Пылесосы - это доноры силовой части(схема выше)

ilalexey писал(а):--------------
Ещё ссылка

Вроде бы то, что надо.
но дорого, блин, получается.
он там Teensy 2.0 ++ использует.

konsys писал(а):Вроде бы то, что надо. но дорого, блин, получается. он там Teensy 2.0 ++ использует.

Могу скинуть архив с теми плюшками, которые мне помогли когда-то(страници/картинки/прошивки/проекты). На одной из тех страниц человек ссылался на этот проект.
На самом деле пылесосы достойны внимания даже с не рабочими платами - всё по уму разведено и травить ничего не нужно. Симисторы копейки стоят. Оптроны тем более.

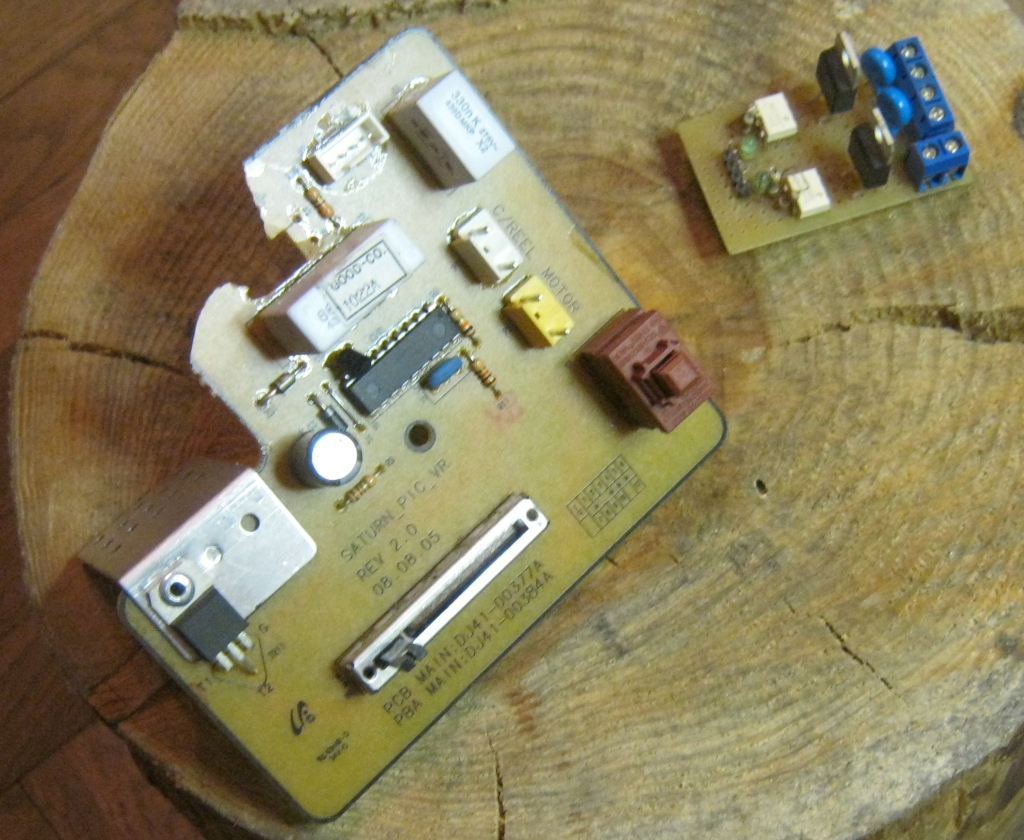

Вариант платы пылесоса(без оптопары) выглядит так(справа поделка по схеме выше)

ilalexey писал(а):Могу скинуть архив с теми плюшками, которые мне помогли когда-то(страници/картинки/прошивки/проекты). На одной из тех страниц человек ссылался на этот проект.
На самом деле пылесосы достойны внимания даже с не рабочими платами - всё по уму разведено и травить ничего не нужно. Симисторы копейки стоят. Оптроны тем более.
Вариант платы пылесоса(без оптопары) выглядит так(справа поделка по схеме выше)

Кидай конечно.
а пылесосы где брать? на авито или по городскому форуму?

мне понравился подход того чела, что Вы ссылку лали.. тлько вместо Teensy 2.0 ++ думаю использовать ардуину нано.
ну и под нее приблуды всякие. еще хочется индикатор прикрутить

что бы за процессом следить .. какая температура, какой процесс, сколько времени осталось..

иныц на SD карту скидывать и запускать с нее.

konsys писал(а):а пылесосы где брать? на авито или по городскому форуму?

Незачем тебе целый пылесос покупать.
Забей на пылесосы - сказка ложь да в ней намёк.

но дорого, блин, получается. он там Teensy 2.0 ++ использует.

Получается стм32 дешевле, да, даже экран влезет. На красную плату не обращай внимания - она ради трёх кнопок.
..прошивать стм не бойся. бойся выбора айди под стм
