Тестирование Sunwin 300mW китайского лазерного гравера

Сообщение endurancerobots » 22 сен 2015, 13:21

По просьбе трудящихся специально купил, что бы попробовать что такое китайски гравер с АлиЭкспресса...

Пришло все быстро и без каких либо вопросов с таможни...

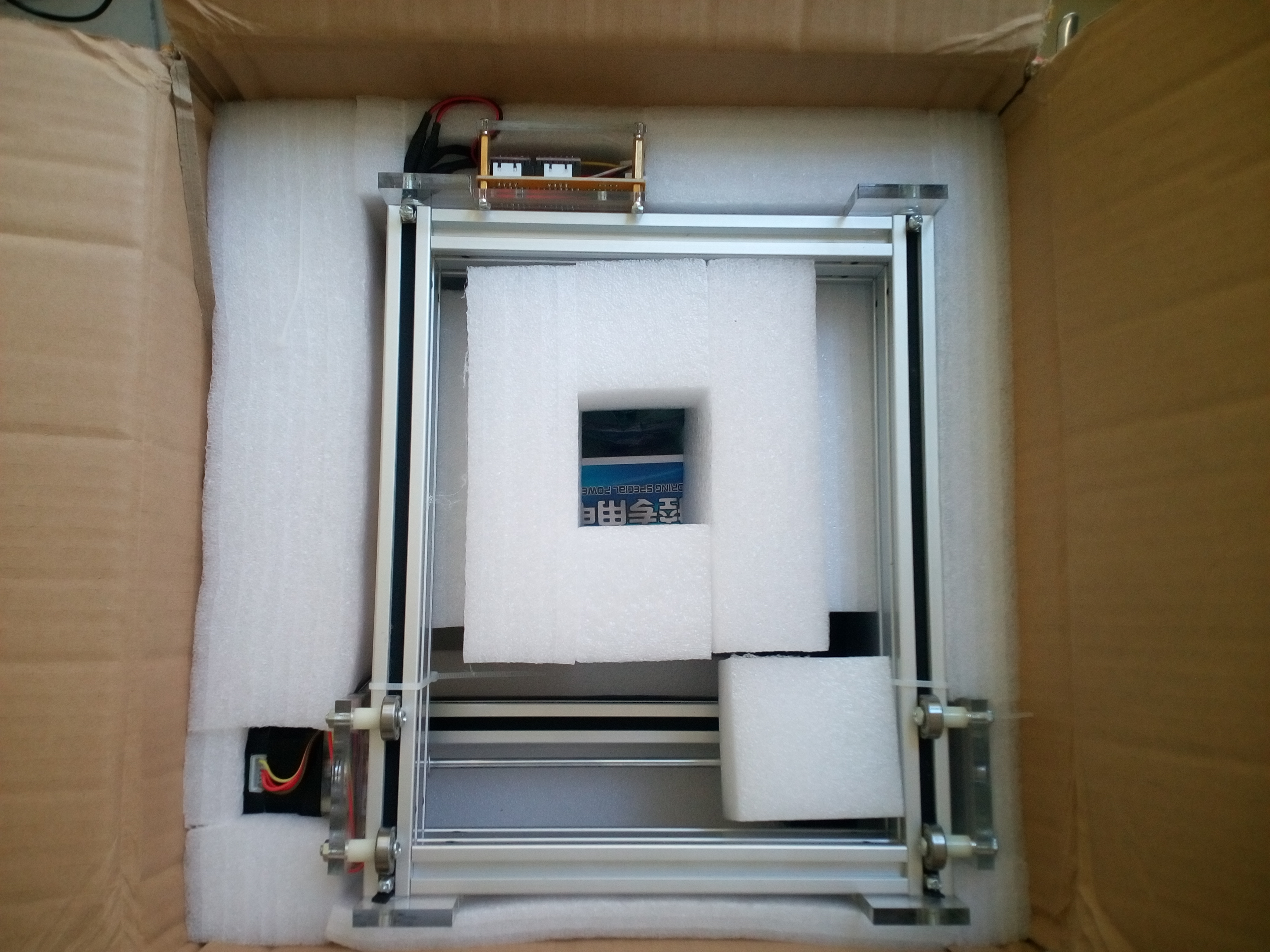

Достал, распаковал. Приятный запах масляных деталей.



С запуском проблем вообще не было... все предельно просто)

Технология примерно такая:
1. Гравер из коробки приходит собранный в основных деталях. После коробки, во-первых, необходимо снять фиксирующие зажимы на подвижных частях.
2. Открутить верхнюю панель блока со схемой, вставить свободные провода для двигателей в соответствующие разъемы X и Y.
3. Установка драйвера (ссылка) на компьютер. Перезагрузить компьютер.
4. Запускаем скачанную программу GrblController. Скачать здесь.
5. Далее в программе. Выбрать порт (например, COM6) из выпадающего списка Port name.
6. Установить параметр Baud rate значение 9600.

7. Щелкаем по кнопке «Open» для установки соединения.
8. Если соединение произошло успешно, то станок будет откликаться на ваши команды кнопками «вверх», «вниз», «вправо», «влево» соответствующими передвижениями.
9. Для гравировки необходимо загрузить в программу файл с расширением *.nc, для этого щелкаем «Choose file» и выбираем подготовленный файл.
10. Пример для теста гравировки в корне папки с программой под названием «11.nc».





Что удивило?!... Почему - то очки зеленые, хотя должны быть красные.... Ведь по правилам оптики, чтобы блокировать синий свет, нужно использовать как можно более дальний цвет фильтра, коим является красный... Зеленый как раз по середине... Надо сказать, что все таки через эти очки свет проходит...





Вот примеры видео:
https://youtu.be/geBwXzLFTIo
https://youtu.be/CMpQOckvPqg


Что понравилось?
Простота в использовании

Что не понравилось?
1. Скорость гравировки! (Очень медленно).
2. Отсутствие инструкции или мануала.
3. Что не нету подложки для гравировки, т.е. нужно делать свой стол.
4. Что в действительно лазер очень слабый и для гравировки, например на акриле он точно не подойдет.
5. Что ничего прорезать .кроме листа бумаги он не сможет
6. Что не регулируется ось Z.

Что дальше?
Следующим этапом ставки 2.1 Ваттный и 3.5 Ваттные лазеры Endurance L-Cheapo
http://endurancerobots.com/lazernyj-rez ... printerov/

После чего сможем показать как на самом деле должен работать гравер и резать 6-8 мм доски и фанеры...
Вложения
endurancerobots

Сообщения: 13
Зарегистрирован: 19 июл 2015, 20:33

Re: Тестирование Sunwin 300mW китайского лазерного гравера

Сообщение RootAdmin » 22 сен 2015, 13:39

GRBL старый? В новой прошивке скорость же больше?
Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1674
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей

Re: Тестирование Sunwin 300mW китайского лазерного гравера

Сообщение endurancerobots » 22 сен 2015, 13:42

ну вот как на видео... так и есть.. пока скорость не поменяли...
endurancerobots

Сообщения: 13
Зарегистрирован: 19 июл 2015, 20:33

Re: Тестирование Sunwin 300mW китайского лазерного гравера

Сообщение RootAdmin » 22 сен 2015, 14:10

А что grbl выдает при перезапуске, в окно "Контроллера"? Просто интересно.
Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1674
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей
