замена объектива вебкамеры

Описание и обсуждение технологий самостоятельного изготовления компонент.

замена объектива вебкамеры

Сообщение Myp » 11 ноя 2013, 01:17

на примере C270

переделка примитивна и делается за несколько минут.
разбираем, откручиваем штатное крепление объектива, берём винтовое крепление от ненужной китайской камеры
отрезаем лишнее, прикручиваем новое крепление к плате камеры. стараясь чтоб матрица оказалась по центру.
крепления практически идентичны, только размерами отличаются, можно приклеить, но я просто горячей иголкой проделал дырочки напротив штатных отверстий и прикрутил штатными винтами.
в передней крышке прорезаем отверстие чуть больше чтобы торчащий объектив пролез.
объектив естественно берём самый широкоугольный.

ну а дальше измеряем разницу

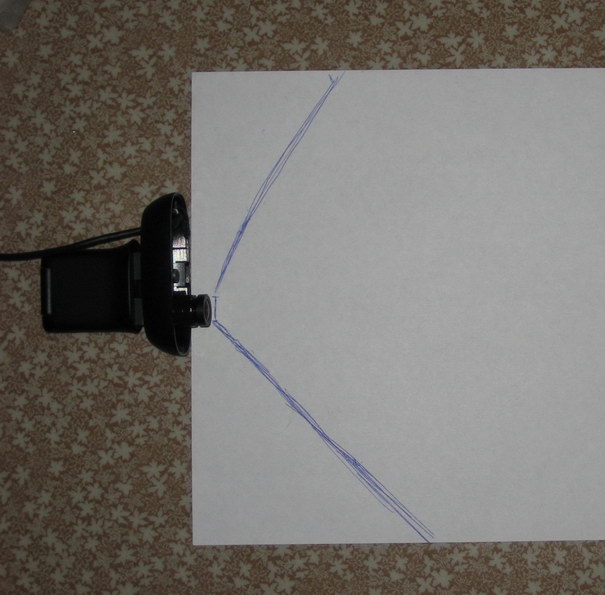

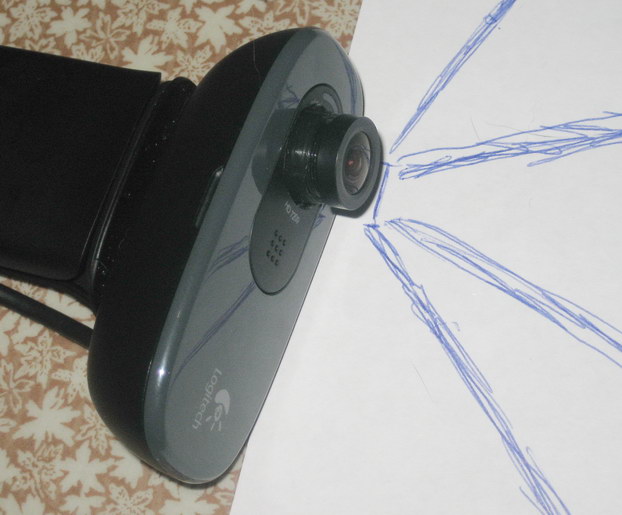

кладём перед камерой бумажку и рисуем линию вдоль границы кадра.
угол стал больше чем в 2 раза шире.

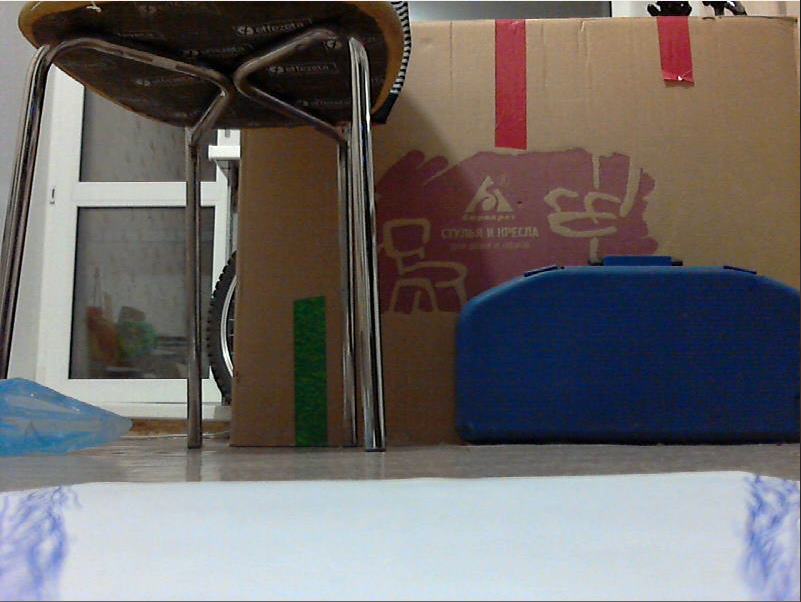

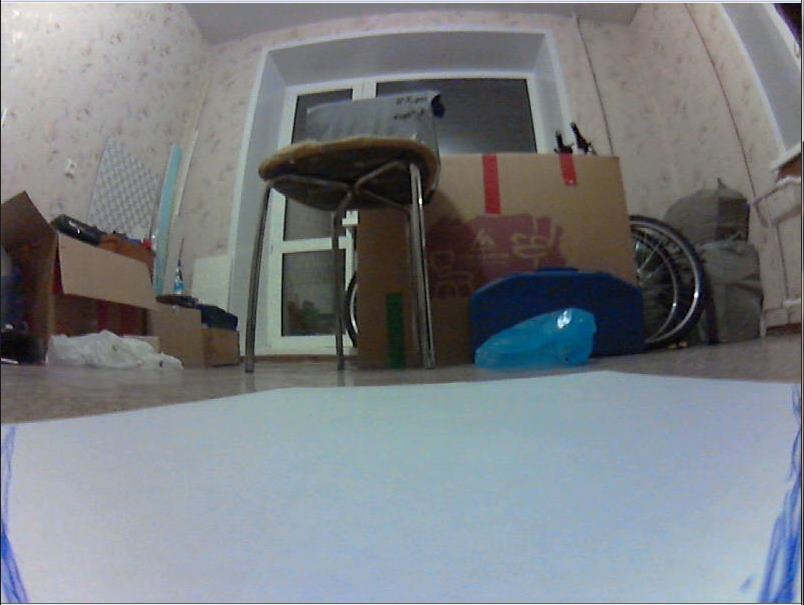

штатный около 45 градусов новый около 110 градусов
Вложения
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15903
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: замена объектива вебкамеры

Сообщение =DeaD= » 11 ноя 2013, 02:49

Я думаю на этом пути еще и светосилу можно увеличить.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: замена объектива вебкамеры

Сообщение Myp » 11 ноя 2013, 02:57

разве что если ты знаешь где достать китайский светосильный объектив :)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15903
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: замена объектива вебкамеры

Сообщение =DeaD= » 11 ноя 2013, 11:50

Так то, что ты поставил - уже лучше штатного вебкамеры, ИМХО.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: замена объектива вебкамеры

Сообщение Angel71 » 14 ноя 2013, 18:11

случайно наткнулся на объективы для телефонов. вот раздел
http://www.aliexpress.com/category/200003189/lenses.html?SortType=price_asc
там куча разных, не на всё цены радуют, но что есть. в общем если кому интересно, гляньте, может чего интересного для себя сможете найти.
Аватара пользователя
Angel71

Сообщения: 9227
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: замена объектива вебкамеры

Сообщение Rolf74 » 27 янв 2014, 21:05

Где по Украине можно купить объектив широкоульный?
Камера logitech c310, очень напрягает угол обзора в гусеничном роботе.
Аватара пользователя
Rolf74

Сообщения: 59
Зарегистрирован: 27 дек 2011, 11:58
Откуда: Украина
Skype: rolf7474

Re: замена объектива вебкамеры

Сообщение Myp » 27 янв 2014, 21:47

<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15903
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: замена объектива вебкамеры

Сообщение ALS » 28 янв 2014, 01:42

Rolf74, как вариант - в любой фирме, занимающейся продажей/установкой систем видеонаблюдения, есть подобные объективы
http://sites.ua/obektivy/35-sts-bl-296- ... 12-16.html
Аватара пользователя
ALS

Сообщения: 439
Зарегистрирован: 24 окт 2011, 23:32
Откуда: Севастополь
прог. языки: асм

Re: замена объектива вебкамеры

Сообщение Rolf74 » 28 янв 2014, 20:47

Спасибо, а я гуглил объектив именно для вебкамер, потому то и результатов не было.
Аватара пользователя
Rolf74

Сообщения: 59
Зарегистрирован: 27 дек 2011, 11:58
Откуда: Украина
Skype: rolf7474
