Изготовление червячных колес

Описание и обсуждение технологий самостоятельного изготовления компонент.

Изготовление червячных колес

Сообщение Влад » 14 янв 2005, 20:43

Подсмотрел на одном из сайтов по астрономии. (Не помню каком  :? )

Первоисточник неизвестен.

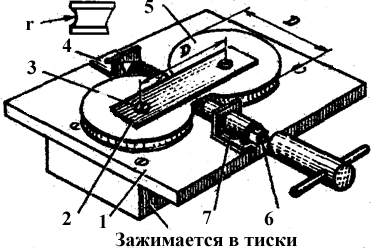

Предлагаемый способ изготовления червячных колес прост и оригинален. Червячное колесо можно изготовить в приспособлении, устройство которого показано на рис. Оно состоит из стального или дюралюминиевого основания 1 с закрепленными на нем стальными угольниками 4 и 7, которые служат подшипниками для метчика 6. Заготовки червячных колес 5 с проточенными на торцах полукруглыми желобками подвижно закрепляют между планкой 2 и основанием 1 с помощью винтов 3 (для этого в отверстиях основания нарезают резьбу), которые используются в качестве осей. Метчик 6 вставляют в отверстие угольника 7 и ввинчивают между заготовками до упора в угольник 4. При дальнейшем вращении метчика на заготовках нарезается резьба по всей окружности. Таким образом, получаются сразу два червячных колеса. В качестве червяка используют валик с такой же резьбой, например, на оси электродвигателя или другого устройства для уменьшения числа оборотов.

Диаметр заготовки рассчитывается по формуле:

D= tz/p +2r ,

где t ? шаг резьбы метчика, мм; z - число зубьев колеса; r - радиус канавки заготовки, мм.

Для метрической резьбы радиус канавки равен :

r =0,5(d ? t v 3) ,

Где d ? наружный диаметр резьбы ( диаметр метчика), мм;

Размер основания приспособления изготавливают, исходя из диаметра заготовок - червячных колес.

Может кто пробовал?
Вроде как не слишком сложно. Хотелось бы узнать, кто чего думает по этому поводу.
Вложения
Влад

Сообщения: 70
Зарегистрирован: 08 янв 2005, 21:16

Сообщение setar » 14 янв 2005, 21:01

перекрёстная тема http://www.roboforum.ru/viewtopic.htm?t=123
Аватара пользователя
setar
Site Admin

Сообщения: 9230
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Сообщение Kanoka » 14 янв 2005, 22:07

Ну остроумно конечно, хороший способ, если кому нить понадобится скажут спасибо.  :)
Kanoka
Модератор

Сообщения: 1271
Зарегистрирован: 11 ноя 2004, 03:18
Откуда: Москва

Изготовление червячных колес

Сообщение Влад » 15 янв 2005, 00:06

2 setar: простите, буду внимательнее :oops:
Влад

Сообщения: 70
Зарегистрирован: 08 янв 2005, 21:16

Сообщение Digit » 15 янв 2005, 02:45

Влад писал(а):Диаметр заготовки рассчитывается по формуле:
D= tz/p +2r ,
где t ? шаг резьбы метчика, мм; z - число зубьев колеса; r - радиус канавки заготовки, мм.
Для метрической резьбы радиус канавки равен :
r =0,5(d ? t v 3) ,
Где d ? наружный диаметр резьбы ( диаметр метчика), мм;

а что такое р в первой формуле и v во второй?
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Сообщение Влад » 15 янв 2005, 18:29

Digit писал(а):а что такое р в первой формуле и v во второй?


Sorry. Текст сообщения я скопировал через буфер обмена из другого документа и не проверил, что там получилось. :oops:

Итак, р в первой формуле ? не что иное как число pi, которое 3,14. Ибо tz ? не что иное, как длина окружности. Разделив на 3,14 получим диаметр, ну и учтем радиус канавки, соответственно.

Во второй формуле v ? это знак квадратного корня. Известно, что при нарезании резьбы в отверстии при помощи метчика начальный диаметр отверстия должен быть меньше. Здесь то же самое. Теоретически ? радиус канавки равен половине диаметра ходового винта (червяка), т.е. просто r=0.5d, но когда перед нарезкой резьбы обе заготовки соприкасаются торцами, две канавки должны образовать «отверстие» немного меньше диаметра метчика. Просто в данном случае эту величину (насколько меньше) удобно выразить через шаг резьбы. :lol:
Влад

Сообщения: 70
Зарегистрирован: 08 янв 2005, 21:16
