Пайка сверхплоских шлейфов на плату...

Описание и обсуждение технологий самостоятельного изготовления компонент.

Пайка сверхплоских шлейфов на плату...

Сообщение Michael_K » 03 окт 2011, 17:01

Ребят, у кого под рукой есть девайсы со шлейфами на полиимидной пленке (желто-коричневые такие).

1. Посмотрите, как они припаяны на плату - контактами вверх или вниз? (понимаю, как идиотски звучит, но...)
2. Кто-то пробовал их паять руками? Как?
3. Как их паяют в серии? Интересует технология - паяльником? волной? воздухом? ИК?



Добавлено спустя 6 минут 2 секунды:

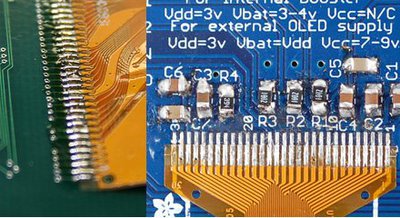

Да... Если вдруг важно, интересует шаг порядка 0.5 мм. Примерно как на картинках.

Добавлено спустя 18 минут 8 секунд:
какой кошмар.
http://www.compitech.ru/html.cgi/arhiv/ ... at_138.htm
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Пайка сверхплоских шлейфов на плату...

Сообщение Myp » 03 окт 2011, 17:12

1. шлёйф сам пластиковой частью приклеен к плате рядом с контактами
сверху толстые буртики припоя. буртик начинается на шлейфе и переходит на дорожку, как на правой картинке.
2. руками ремонтировал оторванный, проще выкинуть и купить новый девайс. тонким жалом поочереди толстым слоем припоя чтоб был буртик но не слиплись)
3. хз =)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15908
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Пайка сверхплоских шлейфов на плату...

Сообщение Duhas » 03 окт 2011, 17:21

бывает, когда нужно припаять наоборот к плате контактами.. в сотовых вообще без пайки на прижиме/приклейке/хз как.. но работает.. при замене народ прикладывает, подгибает конец и пропаивает..
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Пайка сверхплоских шлейфов на плату...

Сообщение Myp » 03 окт 2011, 17:46

паяй на плату разъём SMD а шлейф в разъём сувай :)

Добавлено спустя 2 минуты 36 секунд:
Michael_K писал(а):какой кошмар.
http://www.compitech.ru/html.cgi/arhiv/ ... at_138.htm

ох, не дай боже с такими встретиться в жизни.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15908
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Пайка сверхплоских шлейфов на плату...

Сообщение dccharacter » 03 окт 2011, 17:56

Я напаивал такой на самодельную плату. Эта коричневая хрень хорошо плавится, елозишь по ней паяльником, пока не зачистится нужных размеров площадка (у меня шлейф был срезан ножнями, поэтому не за что было сначала паять). Дальше льешь флюса, и греешь паяльником дорожки на плате пока припой не потечет, сверху накладываешь шлейф и чем-нить прижимаешь так несильно. По вкусу после остывания прижать/приклеить до готовности.
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4862
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Пайка сверхплоских шлейфов на плату...

Сообщение Michael_K » 03 окт 2011, 17:58

Myp писал(а):паяй на плату разъём SMD а шлейф в разъём сувай :)

Дорого. И не найдешь такие разъемы нигде.

Одну штуку для себя я распаяю хоть как - "нивапрос".
Мне надо прототип под серию сделать - там каждая копейка на счету.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Пайка сверхплоских шлейфов на плату...

Сообщение EdGull » 03 окт 2011, 18:20

Только без паники!... :D
http://www.dart-shop.ru/index.php?categoryid=221
Или 5-8 рублей на разъем это дорого?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Пайка сверхплоских шлейфов на плату...

Сообщение Michael_K » 03 окт 2011, 18:42

5-8 рублей - нет, не очень дорого.
(Еще неизвестно, насколько дорогая будет операция впайки шлейфов)...
Спасибо за ссылку - по крайней мере на макет куплю (в Питере не нашел 24 контакта в наличии).

Вариант, конечно, привлекательный, но там еще есть несколько моментов. Чисто конструктивных.
(не хочу увеличивать толщину платы, и перетаскивать компонент на другую сторону - сборка сразу дорожает)
Последний раз редактировалось Michael_K 03 окт 2011, 19:14, всего редактировалось 1 раз.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Пайка сверхплоских шлейфов на плату...

Сообщение EdGull » 03 окт 2011, 19:05

Мы у них как-то брали держатели MicroSD карт по 4 рубля :good:
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Пайка сверхплоских шлейфов на плату...

Сообщение KitaPro » 03 окт 2011, 20:29

EdGull, магазин хороший? проверенный?
KitaPro

Сообщения: 127
Зарегистрирован: 30 сен 2011, 20:33
Откуда: Мурманск
ФИО: Никита

Re: Пайка сверхплоских шлейфов на плату...

Сообщение EdGull » 04 окт 2011, 11:38

брали у них два раза, оба раза все было хорошо.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Пайка сверхплоских шлейфов на плату...

Сообщение Aseris » 06 окт 2011, 18:56

Можно припаять как QFN корпус, пролуживаешь дорожки, шлейф флюсом не проводящим намазываешь, прикладываешь к дорожкам проводящей стороной, оставляя участок для контакта с паяльником, и прижимая шлейф чем то напр. деревянным, прогреваешь паяльником дорожки, потом под микроскопом контролируешь, если единичный экземпляр, если мелкая серия то либо разъем, либо приспособу для точного позиционирования шлейфа

В большой серии паяються почти так же либо воздухом либо ИК, просто сперва играются с позиционированием, либо шлейф идет как один слой платы.
