Решил свою тему не создавать (надеюсь автор не против). Напечатал я заготовки, иду плотно к сборке. кое что уже готово и работает, хочу поделиться, выслушать как - так и + отзывы.

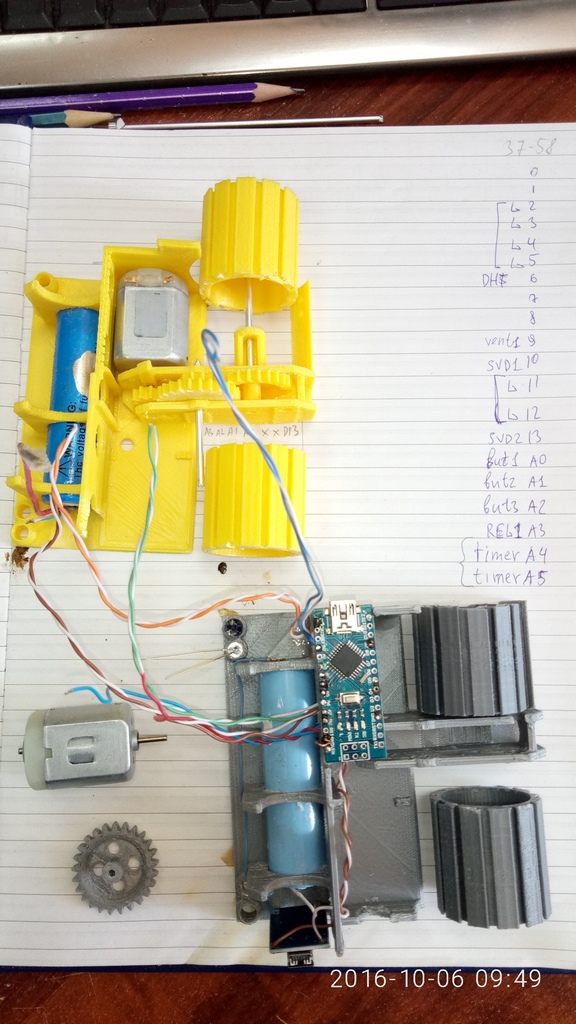

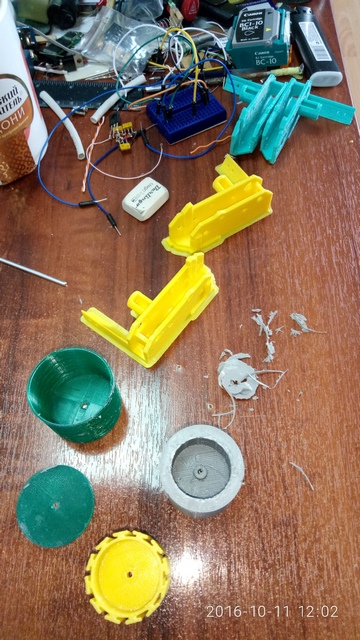

Отрисовал все в 3Д, отпечатал несколько экземпляров, даже покрышки получилось сделать. Соосность пока не идеальная, но думаю пока прям так использовать.
2016-10-06 09-49-40.JPG

Фото
2016-10-11 12-02-04.JPG

Редуктор https://youtu.be/PgexuZvkuO0
П.С. шестеренки рисованы по госту.
