Где в Москве можно купить недорого печатные макетные платы, типа таких:
http://www.chipdip.ru/product0/801262559.aspx
???
А то в чип и дипе цены зашкаливают, а для каждого проекта не хочется травить платы и ещё: где можно купить фольгированный текстолит недорого толщиной 1 мм и тоньше?

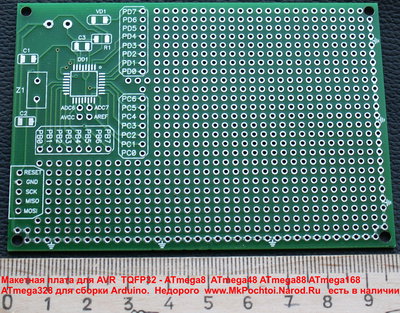

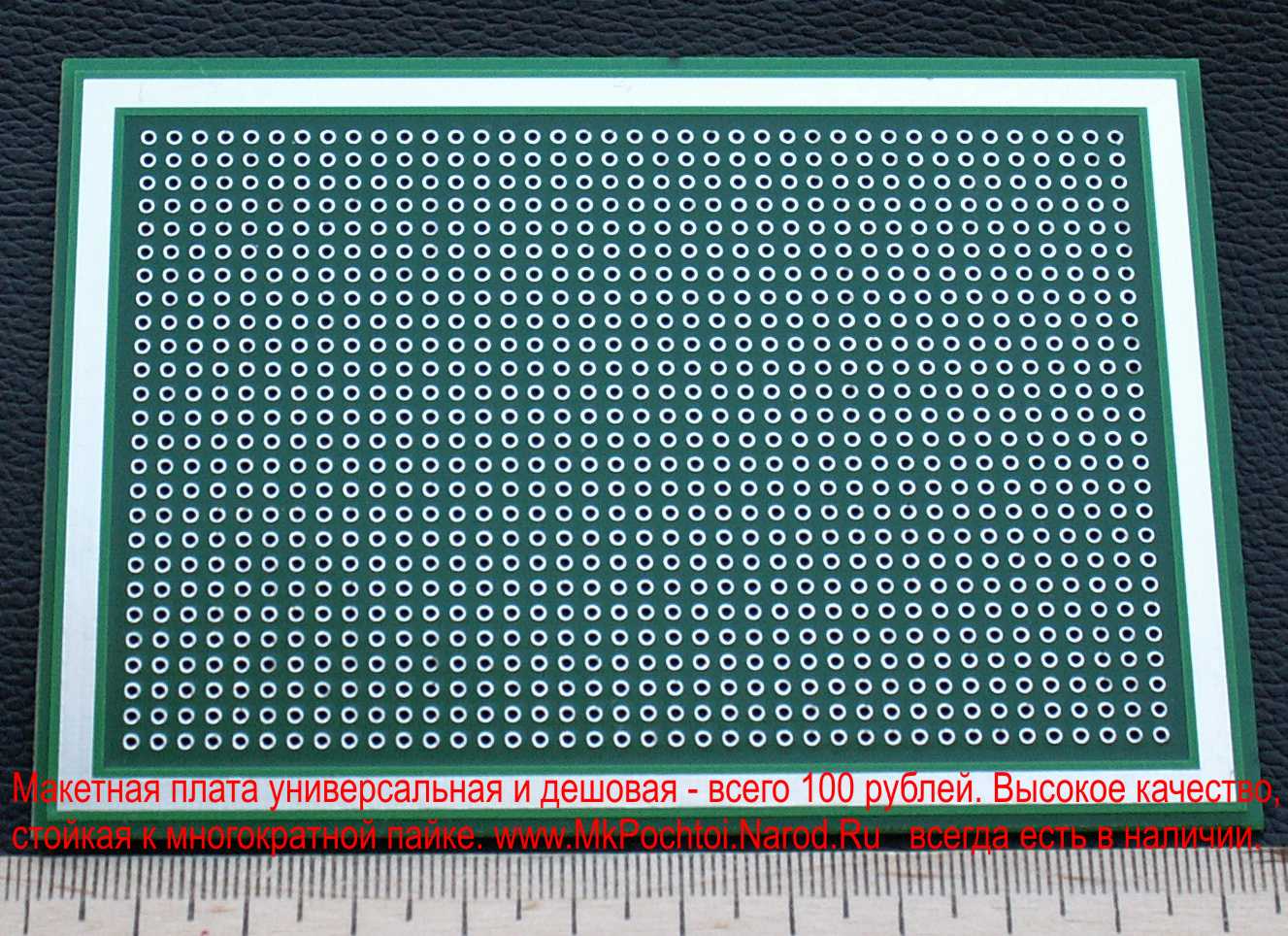

Макетная плата высокого качества стоит 100 рублей, а с комплектом деталей как на картинке и с микроконтроллером AVR Atmega16A-PU или PIC16F887 стоит всего 550 рублей ( на картинке старая цена) включая супер DVD электронщика. Пересылка недорого. Если добавить 120 рублей то можно получить макетку сразу с AVR и PIC

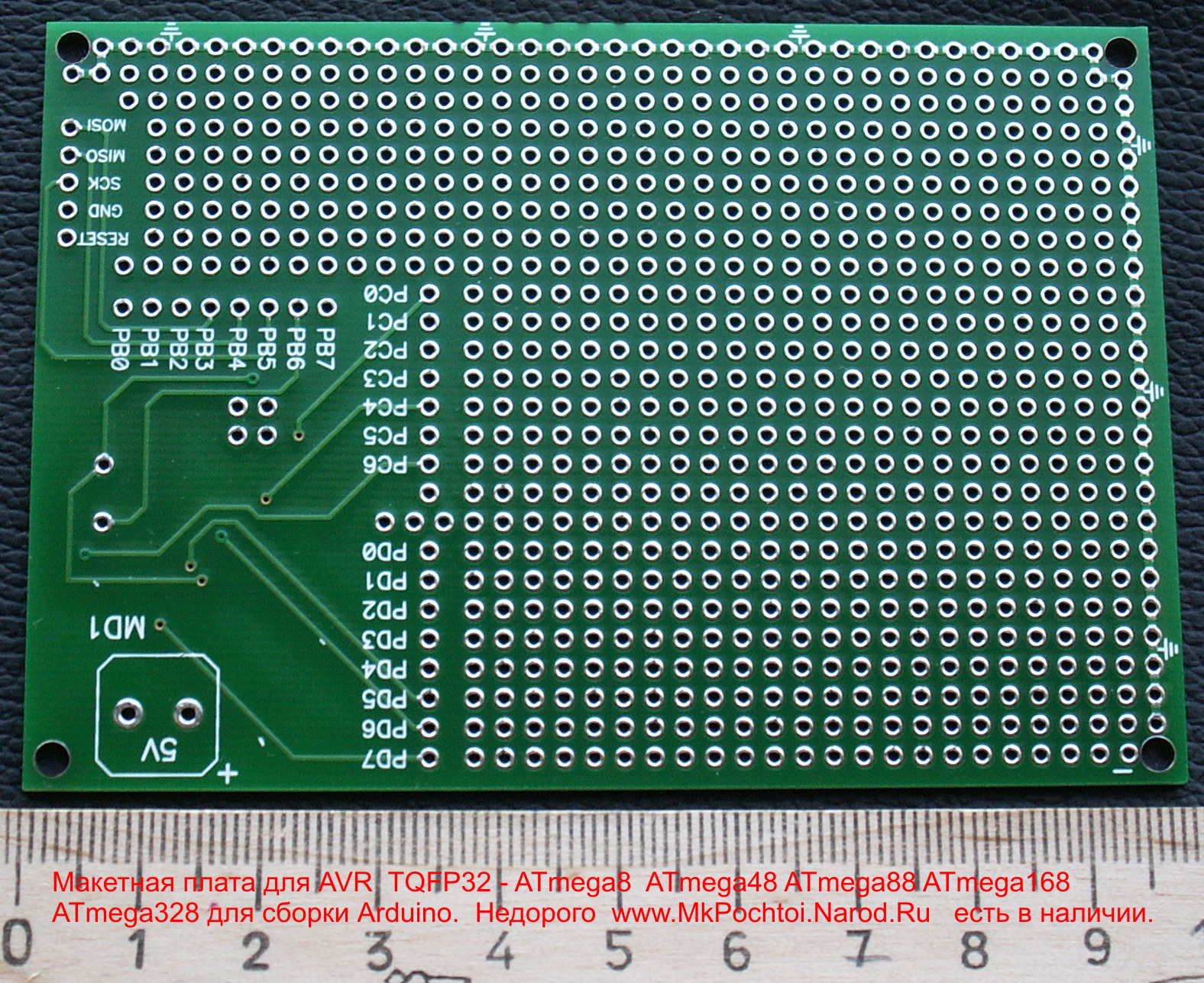

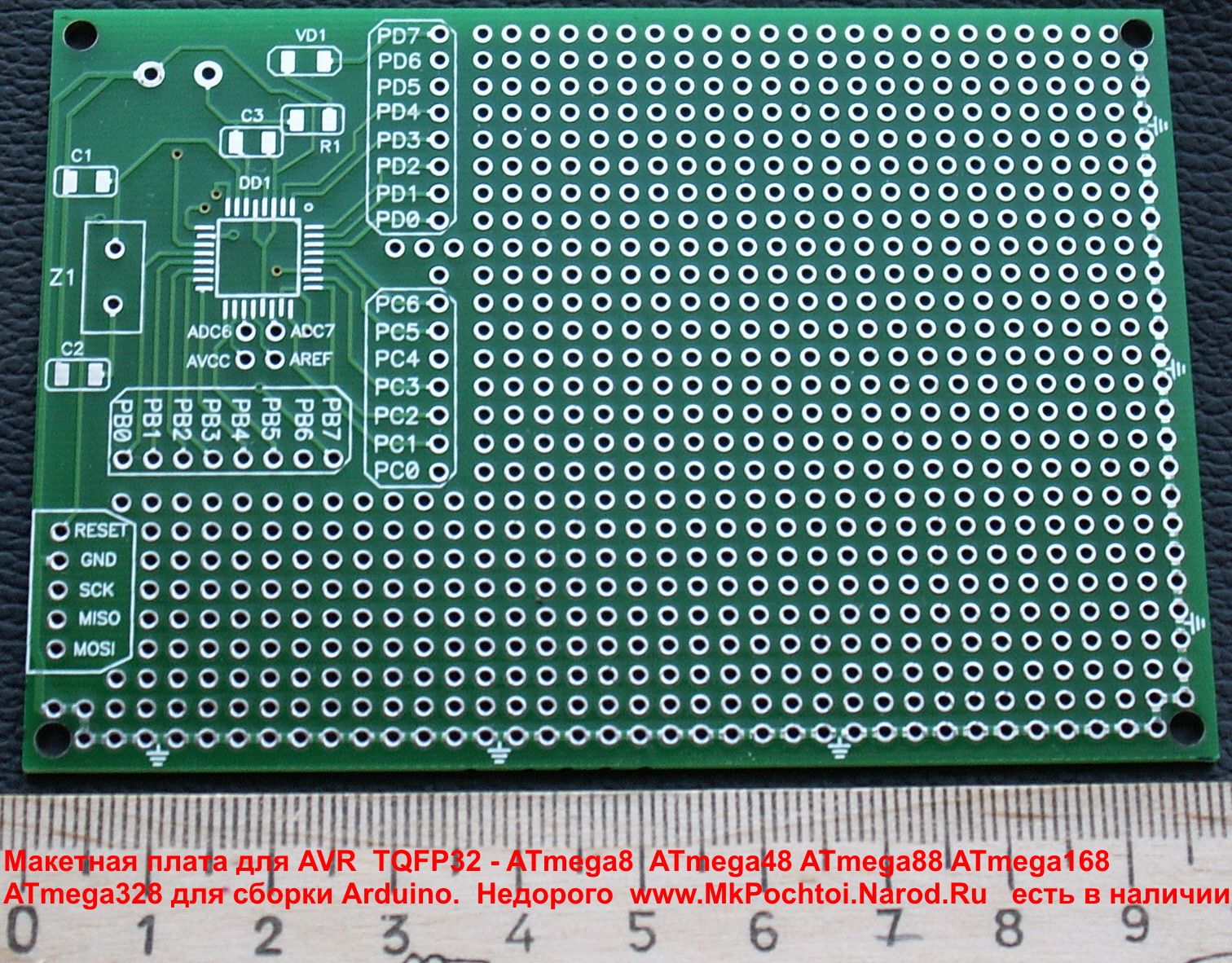

Макетные платы для AVR в корпусе TQFP-32 стоит 100 рублей, а для TQFP-44 и TQFP-64 по 140 рублей - изображения http://fotki.yandex.ru/users/mkpochtoi

Код: Выделить всё • Развернуть

Электронные компоненты радиодетали дешево в Москве и по почте по России и СНГ предлагает Семенов Михаил. Прошивка микросхем на заказ недорого.
ЛЮБЫЕ ТОВАРЫ из Москвы по почте.  http://mkpochtoi.narod.ru
====================


Программатор отладчик PicKit2 сделаный по схеме фирменного PicKit 2 и с фирменной прошивкой ( они доступны свободно на сайте производителя )  в хорошем пластиковом корпусе стоит 1199 рублей, в подарок к нему мой DVD  на котором есть и CD-ROM от фирменного PicKit2. Руководсвто PicKit2 на русском языке - http://www.PicKit2.ru


Универсальный адаптер для программирования микроконтроллеров PIC в разных корпусах DIP всего за 450 рублей.
фото http://i053.radikal.ru/1005/c3/fc3ca815ce34.jpg



Программатор для AVR на USB типа STK500 или AVR910 в хорошем пластиковом корпусе стоит 780 руб  В подарок мой DVD. Программатор для AVR на USB типа STK500 работает с полным интерфесом программирования AVR Studio и прошивает быстро и в CodeVisionAVR и рботает со всеми популярными программами для AVR которые работают с программаторами STK500/AVRISP - инструкция, схема и фото в архиве - http://mkpochtoi.narod.ru/stk500.rar


Универсальный адаптер для программирования микроконтроллеров AVR в разных корпусах DIP всего за 450 рублей. аналогичный адаптеру для PIC на фото http://i053.radikal.ru/1005/c3/fc3ca815ce34.jpg        но имеется еще колодка для кварца и конденсаторы кварца ( для PIC этого не требуется ).


====================

Обалденный пинцет-мультиметр MS8910 MASTECH всего за 880 рублей !!!     Фото - http://fotki.yandex.ru/users/mkpochtoi


MS8910 Мультиметр для чип компонентов Mastech - Жидкокристаллический дисплей на 3000 отсчетов. - Автоматическое сканирование и автоматический выбор диапазонов измерения. - Автоматическое определение типа компонента (сопротивление, конденсатор или диод). - Очень маленький и удобный в эксплуатации прибор. - Измерительные щупы имеют специальную конструкцию для удобства работы с чип компонентами. - Функция памяти Data HOLD. - Индикатор разряда батарей. - Автоматическое отключение. - Питание: литиевая батарея 3В. Размер 175x32x19мм.

Сделан очень аккуратно, лапки пинцета как позолоченые, качественный пластиковый пенал, удобно лежит в руке  - Отличный подарок другу радиолюбителю, электронщику !

====================            ЛЮБЫЕ ТОВАРЫ из Москвы по почте.

Электронные компоненты по ОТЛИЧНЫМ ценам почтой ! От лучших продавцов

Самые популярные компоненты в наличии - вы оплачиваете только почту, а в Москве можно купить лично.  Услугу "закупка компонентов" оплачивать не надо.



AVR  в DIP корпусе

ATmega8535 -16PU  90 руб  DIP40

ATtiny2313 -20PU  70 руб  DIP20


AVR  для поверхностного монтажа:

ATtiny13 A  по 60 рублей - до 20 МГц 4 АЦП 2 ШИМ питание 1.8-5.5 V корпус SOIC-8 - http://www.atmel.com/dyn/products/product_card.asp?part_id=4347
                                                             даташит http://www.atmel.com/dyn/resources/prod_documents/doc8126.pdf

ATtiny15 L-1SU  SOIC-8 с двумя таймерами, компаратор, 4 АЦП (возможно диф. включение с встроеным усилителем на 20) и ШИМ до 150 Кгц - для БП и импульсников часто используют - всего по 90 рублей.
                           Описание на русском http://www.gaw.ru/html.cgi/txt/ic/Atmel/micros/avr/attiny15.htm
                     По апноуту AVR450 Зарядное устройство для аккумуляторных батарей SLA NiCd NiMH и Li-Ion на микроконтроллере ATtiny15
                           http://www.gaw.ru/html.cgi/txt/app/micros/avr/AVR450.htm

ATmega88 PA-AU    90 руб  ( СУПЕР ЧИП !!! Как ATmega8 но до 20 Мгц !  для Arduino подходит, прерывания почти на всех ногах ! 6  ШИМ !!! )  корпус TQFP-32
                          отличные мактные платы под этот корпус всего по 100 рублей - ссылки ниже !
            до 20 МГц пашут уже при 1.8 вольт и так до 5.5 вольт.   Краткий даташит  http://www.atmel.com/dyn/resources/prod_documents/8161S.pdf

   ATmega8A-AU  по 70 рублей

Супер ATmega162-20AU ( 2 USART, 4 таймера 2 по 8 бит и 2 по 16 бит и 6  ШИМ !!! + прервания почти на всех ногах ) только в корпусе TQFP-44 всего за 160 рублей !

   Супер макетки под TQFP-44 и TQFP-64 всего по 140 рублей на фото - http://fotki.yandex.ru/users/mkpochtoi/

[size=150]ATmega128-16AU  много памяти и много ног !  200 рублей  - корпус TQFP-64[/size]

ATtiny2313-20SI или SU  по 70 руб  корпус SOIC-20

[size=150]AT90USB162-16AU по 180 рублей - встроен аппаратный USB интерфейс ![/size]





PIC16F676  всего  70 руб       PIC16F628A  всего  80 руб     PIC16F887  всего  90 руб   корпуса DIP


Все микроконтроллеры PIC 12 16 18 24 30 32 33  очень недорого, цены на другие модели по запросу.


PIC10F200T-I/OT  MCU 256 x 12 Std Flash, 16 RAM, IntRC                            - 22 руб
PIC10F204T-I/OT  MCU 256 x 12 Std Flash, 16 RAM, IntRC, Comp                      - 23 руб
PIC10F206T-I/OT  MCU 512 x 12 Std Flash, 24 RAM, IntRC, Comp                      - 26 руб
PIC10F222T-I/OT  MCU 512 x 12 Std Flash, 23 RAM, IntRC 8 MHz, 2 x 8bit ADC        - 27 руб
+ почта 80 руб от 1 до 30 штук.


САМЫЕ ходовые компоненты которые всегда в наличии и которые обычно нужны электронщикам:

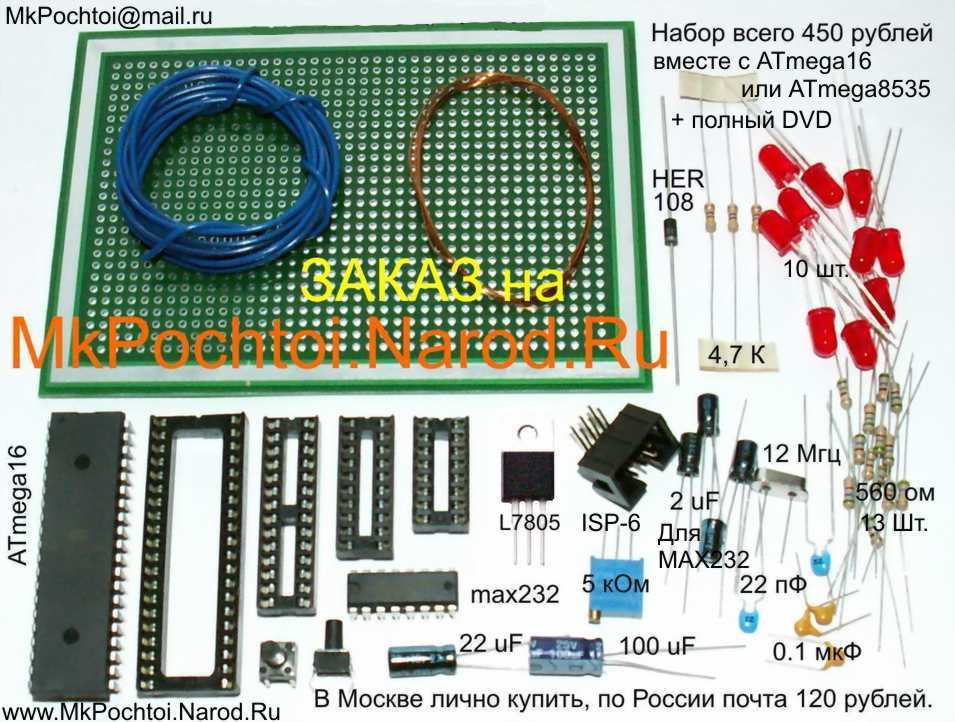

Макетные платы с комплектом деталей и с микроконтроллером по вашему выбору всего за 550 руб.


Детали для схемы програмного USB для AVR всего 50 рублей - розетка USB-B, 3 резистора, конденсатор и 2 стабилитрона на 3.6 вольт - вот проекты на V-USB  http://www.obdev.at/products/vusb/prjall.html
 и схема подключения к простейшая !  http://www.obdev.at/products/vusb/index.html


Макетная платы для монтажа без пайки - великолепного качества всего 300 руб размером 165 на 45 мм    фото  http://mkpochtoi.narod.ru/maketsl.jpg
                                                      параметры схожи с платой WBU-202  http://lib.chipdip.ru/274/DOC000274620.pdf



Классная штучка - LPCXpresso - макетная плата для новейших ARM LPC1114 ( камушки по 65 рублей в розницу ! ) вместе с JTAG отладчиком -программатром и к ней прилагается среда разработки, библиотеки и все такое - http://www.nxp.com/lpcxpresso/  Платка разделяется на две части, а в часть с тагетом можно впаять два ряда штырей PLS - после этого она прекрасно сядет в макетку без пайки.
http://mkpochtoi.narod.ru/LPCXpresso.png           всего 30 баксов !




ARDUINO чип !!! Микроконтроллер ATmega128-16AU прошитый загрузчиком для изготовления супер универсальной платы популярной во всем мире - "Ардуино" - но память 128 Кб и 64 ножки.
http://ru.wikipedia.org/wiki/Arduino    всего за 280 рублей !  http://www.Arduino.cc   Монтировать на плату за 140 рублей.

ARDUINO nano - собаная Ардуина размером 45 на 18 мм - 499 рублей - http://fotki.yandex.ru/users/mkpochtoi



USB UART преобразователь чип cp2102 всего 80 рублей ( функции как у FT232 R ) - даташит http://www.silabs.com/Support%20Documents/TechnicalDocs/cp2102.pdf
                           и защита 2-х сигнальных линий USB OnSemi чип всего 30 рублей.  Защита это ВАЖНО !


Цифровой термометр DS18B20 всего за 60 рублей !  Пример термометра и термостата на 2 и 3 датчика DS18B20 - http://kazus.ru/forums/showthread.php?t=8259&page=5
                                                 Вы легко можете подключить датчик температуры DS18B20 прямо к ПК ! Это очень просто: http://arv.radioliga.com/content/view/79/44/



Аналоговый датчик температуры -40 +125 град TC1047A по 35 рублей  -  даташит http://tinyurl.com/ygbu64j



Индикаторы 3 и 4 разрядные ( 4 цифры и 4 точки ) 7 сегментные по 50 рублей - зеленые, 40х16 мм, цифры 10 мм. По 40 рублей на 3 разряда. По 30 рублей на 2 разряда.



==========


MAX232 по 20 руб корпус SO-16 и по 30 руб в DIP16.  Конденсаторы для max232 - 8 руб. за комплект 4 шт. Схема включения - http://proavr.narod.ru/z4.htm


Розетки USB-B ( как в принтере ) в отверстия на плату 20 рублей и mini-USB 5 контактов SMD - по 10 руб


Кварцы на частоту  4, 7.3728, 8, 11,059, 12, 14.7456, 16 и 20 Мгц по 10 рублей ( другие частоты на заказ )


Стабилизаторы питания L7805 TO220 по 12 рублей - L78L05 TO92 по 6 рублей


LCD на 2 строки 16 символов всего 250 рублей !  С встроеными рускими символами - "стандартный" у радиолюбителей, вот как просто программировать для LCD - http://proavr.narod.ru/z5.htm
                                                ACM1602K-FL-GBH-02  16 x 2, рус., желто-зеленая подсветка, -20.. +70 С, габ. 80.0 x 36.0 мм, символ 5.23 мм, DISPLAYTRONIC

LCD на 2 строки 20 символов всего 350 рублей !  размер 117 х 38 х 15 мм  модель Bolymin BC2002AGRJHb-01  С встроеными рускими символами


LCD графический 128 на 64 точки  всего 500 рублей !


Оптопары 4N35 по 10 руб в DIP6         Оптопары высокоскоростный 6N136 по 30 руб в DIP8


РЕЛЕ 5 вольт по 20 рублей ! малогабаритные TIANBO HJR-4102-L-05V  10х15х11 мм управление 5 вольт, 1 контакт переключающийся на 2 вывода на 3 А 24 В пост или 3 А  120 В перем. Сопротивление обмотки - измерено - 125 Ом.  Даташит - http://www.fotorele.net/images/tianbo/HJR-4102-SPEC.pdf  (корпус черный).


Светодиоды обычные диаметром 3 мм красные и зеленые по 3 рубля. ( 100 шт. 150 руб. )


Панельки под микросхемы по 5 рубля DIP-28 DIP-20 DIP-18 DIP-16 DIP-8  и  10 руб DIP-40



Конденсаторы 0.1 мкФ и 22 пФ выводные и чип 0805 по 2 руб от 1 шт.


Конденсаторы электролиты 220 мкФ 25 вольт до 105 град ( диам 8 мм высота 12 мм ) - 5 руб
Конденсаторы электролиты 22 мкФ 50 вольт до 105 град ( диам 5 мм высота 12 мм ) - 3 руб



Резисторы выводные 0.25 Вт и чип 0805 - по 2 руб шт. ( 100 шт. ОДНОГО номинала 75 руб. ) все номиналы,

Резисторы самые нужные и достаточные для цифровой техники:
- для светодиодов, в базы транзисторных ключей и для защиты портов - 430 ом
- для подтяжек и для транзисторных ключевых каскадов и цифровой схемотехники - очень универсальный номинал 4.7 кОм

Комбинируя эти резисторы парами можно получить любой номинал для цифро-аналоговых схем - 215, 430, 860, 2.35К  9.4К

Закажите по сотенке :)



Конденсаторы чип размером 0805 и 1206 все номиналы - по 20 рублей за десаток.



Стабилитроны 0.5 Вт на 3.6 и 4.7 вольт. стекло выводные по 4 рубля  ( другие напряжения десятками 1 напряжения на заказ по 4 руб шт.)



Заготовки для плат материл FR4 болотно-зеленый или аналог - 100 на 100 мм по 15 руб штука и 100 на 200 мм по 30 рублей - толщина 1.5 мм есть одно и двухстороннийе. Свежая и чистая медь.
Хлорное железо 250 грамм 60 рублей.


Флюс-гель ВЕЛИКОЛЕПНЕЙШИЙ - обалдеете от кайфа пайки - баночка 45 рублей хватает на долго - называется "ТТ" - я им паяю и всем рекомендую. Вот описание точно такого же веса и фасовки - http://chip-dip.ru/product0/428927844.aspx
"Применяется для высококачественной пайки электронных компонентов. В состав флюса входит индикатор активности. После монтажа красный флюс обесцвечивается, что свидетельствует об отсутствии активного компонента в месте пайки." Надо мыть плату !


ZIF-40 панелька с нулевым усилием компании ЗМ всего 300 рублей - для корпусов от DIP-6 до DIP-40 - т.е. перегородка узкая по середине.




Полный набор всех деталей на FCL G метр конструкции Буевского ( измеритель индуктивности и емкости с автокалибровкой и частотмер и ГЕНРАТОР ! ) с фирменной платой, прошитым контроллером и корпусом - 100 % рабочая разводка и всего 1650 рублей. плата СУПЕР качественная ! Гламурный глянец и все такое. Можно купить отдельно:
- плату для сборки FCL G всего за 250 рублей ( фото в архиве )
- прошитый для прибора PIC16F628 за 120 рублей
- делитель частоты MC12080 до 1100 МГц всего за 150 рублей - http://www.onsemi.com/pub_link/Collateral/MC12080-D.PDF
В архиве Фото плат, собраной платы, собраного устройства в корпусе, прошивка и инструкции к прибору : http://mkpochtoi.narod.ru/fcl.rar

Я вот здесь брал:http://platan.ru/cgi-bin/qwery_i.pl?code=%EC%E0%EA%E5%F2%ED%E0%FF+%EF%EB%E0%F2%E0

avr123.nm.ru писал(а):Такая макетка у Семенова Михаила стоит 100 рублей только получше ИМХО чуток - вот на этой фотке она только с деталями. 115 на 82 мм. Качечтво высочайшее из Китая, маска не жидкая как в Резоните, полуда глянцевая АЖ СВЕРКАЕТ ! Главное по контуру широкая дорога которую удобно использовать как землю при макетировании.

У него и фольгированый стеклотектолит недорого от 0.08 мм есть на котором можно прямо на принтере печатать а потом например на радиатор клеить или на пасте сажать или гибкими платы оставлять.

Купить можно в Москве без выходных и почти круглосуточно.

-

А есть какие-нить координаты этого загадочного Михаила?=) Не углядел на картинке.))) Хотелось бы, чтобы были разные размеры плат

Добавлено спустя 1 минуту 7 секунд:

yak-40 писал(а):Я вот здесь брал:http://platan.ru/cgi-bin/qwery_i.pl?code=%EC%E0%EA%E5%F2%ED%E0%FF+%EF%EB%E0%F2%E0

У этих макеток через некоторое время контакты отклеиваются


P.S. avr123.nm.ru, не увидел я там ассортимента плат(((

Надо обратиться по е-мылу.

Вот ассортимент.

1) Дешовая макетная плата для AVR в TQFP32 с монтажным полем под выводные компоненты и панельки DIP8 DIP28 DIP40 - для ATmega8 ATmega48 ATmega88 ATmega168 ATmega328 и подойдет как плата для Arduino. У портов можно впаять гнезда в ряд как у Arduino или дешовые панельки DIP16 и втыкать в них проводники для монтажа ка на беспаячных макетках. В качестве проводнико удобно использовать низкоомные резисторы 200-500 Ом защищающие порт о тзамыканий и ограничивающие ток светодиодов. Очень недорого - всего 100 рублей.
http://www.MkPochtoi.Narod.Ru всегда есть в наличии в Москве и почтой тоже.

------

Крутяк. А есть простые макетки размером 50х50 мм и 100х100 мм?

Есть простая без рамки 60x55 просто метализированые отверстия, но она отечественная и дорогая - примерно 70 рублей.

А 100х100 нет есть как на самой первой фотке но без деталей, по площади такая же примерно - размер 115x82 мм стоит 100 рублей. Макетная плата для электроники и микроконтроллеров - универсальная и дешовая. Высокое качество, стойкая к многократной пайке.
www.MkPochtoi.Narod.Ru всегда есть в наличии.

Удобно поставить панельки DIP по 3 рубля и можно работать как на беспаечной макетке.

-

Классная макетка, я в основном такими и пользуюсь.

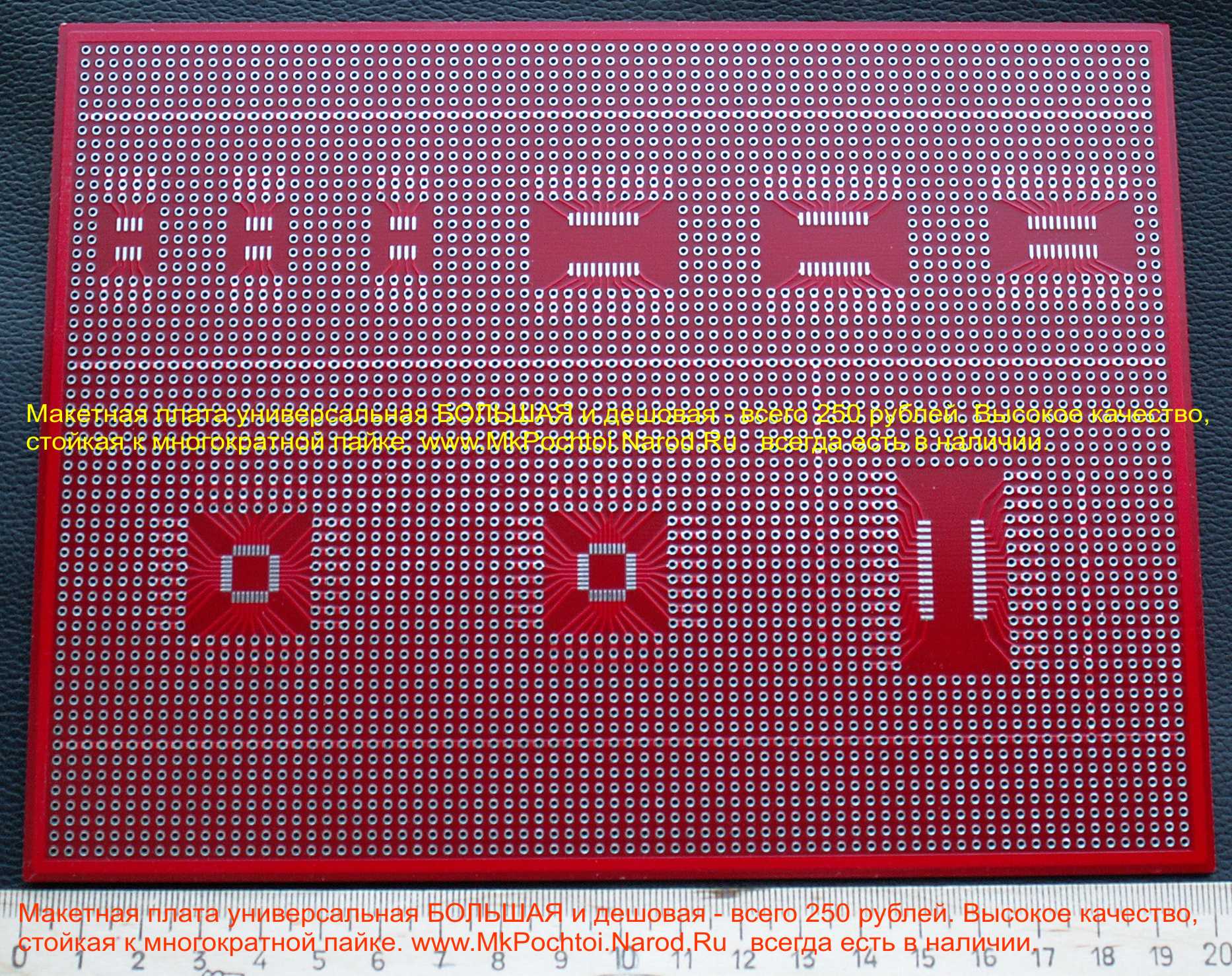

А вот эта просто супер класс ! БОЛЬШАЯ МАКЕТКА всего 250 рублей. Кстати если ее порезать то получится много дешовых макеток. По дырочкам легко режется.

-

Ей бы места для LQFP-0.5 - цены б ей не было!

Velleman в platan.ru
отличные зеленые платы, легко режутся ножницами по металлу, не крошатся.
При сноровке можно резать не по дыркам, а между ними.
Отклеиваются если уж очень долго греть... но бывает, да.
В общем, я такие пользую+МГТФ 0.07, доволен...
МГТФ на беговой правда беру, дорогой он
А бухту мне не надо...

-= Александр =- писал(а):Ей бы места для LQFP-0.5 - цены б ей не было!

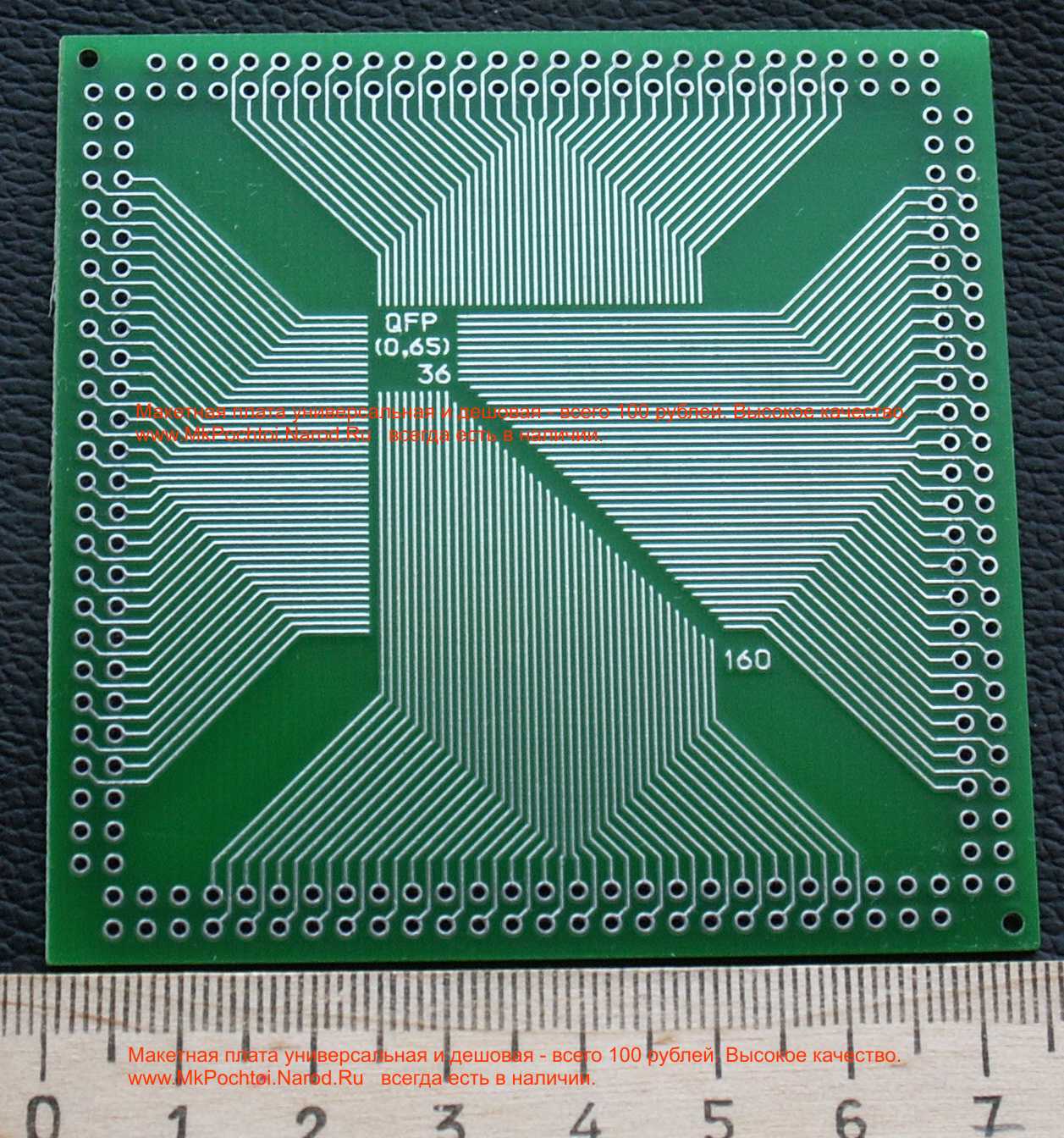

Есть конечно ! на квадратик шаг 0.5 мм до 208 ног ! и цена есть - всего 100 рублей. Фото Михаил не присылал, но я видел.
Вот фото аналогичной макетки с шагом на 0.65 мм и есть на 0.8 мм - все по 100 рублей.

AndreiSk писал(а):пользую+МГТФ 0.07, доволен... МГТФ на беговой правда беру, дорогой он

Я вам советую монтажный провод по 2 рубля от 1 метра в ПВХ изоляции, многожильный луженый свежий - хорошо паяется и зачищается хоть ногтями, а бокорезами влет !

Есть провод по той же цене ПЭВТЛ-2 диам 0.28 - его можно лудить-паять без зачистки - намотал на ножку компонента и припаял. Можно сразу проложиь дорогу намотав на все ножки по схеме а потом пропаять.

Провода на верхнем фото. Количество не ограничено практически.

------

>Я вам советую монтажный провод по 2 рубля от 1 метра в ПВХ изоляции, многожильный луженый свежий - хорошо паяется и зачищается хоть ногтями, а бокорезами влет !

А я потом плату в ацетоне полоскаю (иногда),
так этот пвх скукоживается!

А есть такие макетки, чтобы с одного края отверстия отверстия рапологались в шахматном порядке? Например под разъем DB9 или DB25?

Таких нет. Но DB-9 имеет ножки длинные и слегка подогнутые пинцетом они в палту без "шахмат" садятся хорошо.
