Печатные макетные платы

Делимся опытом в каких устройствах и чем можно поживиться.
А так же где и почём приобрести компоненты.

Re: Печатные макетные платы

Сообщение avr123.nm.ru » 22 авг 2010, 15:52

Появились интересные макетные платы для микроконтроллеров ARM Cortex M0 M3 LPC1114 LPC1343 и других икросхем в корпусах LQFP48 и вообще универсальная для корпусов от LQFP32 до LQFP80 шаг 0.5 мм

-
Вложения

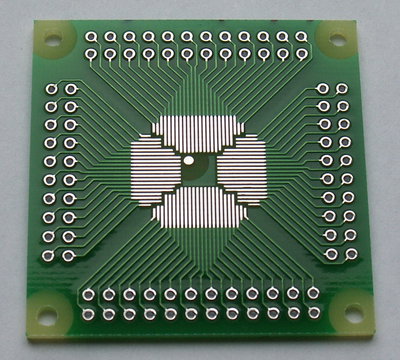

макетка LQFP 32-80 ног шаг 0.5 мм 43х43 фото 1.jpg
макетка LQFP 32-80 ног шаг 0.5 мм 43х43 фото 2.jpg
Последний раз редактировалось avr123.nm.ru 18 янв 2011, 22:44, всего редактировалось 1 раз.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Печатные макетные платы

Сообщение avr123.nm.ru » 29 ноя 2010, 13:29

Для этой макетки великолепной дешевой нашелся достойный великолепный чип PIC18F67K22.

Семейства ‘K90’ и ‘K22’ идеально подходят для приборов домашней автоматизации, бытовой техники и промышленных применений, а так же для медицинских и автомобильных приборов. Семейство ‘K22’ предлагается в корпусах от 20- до 80-и выводов и объемом памяти программ от 8 до 128 Кб. Семейство ‘K90’ представлено микросхемами в корпусах от 64 до 80-и выводов и объемом памяти программ от 32 до 128 Кб.

Все новые микроконтроллеры имеют nanoWattXLP-технологию и экстремально низкое потребление с лидирующими в индустрии показателями по току потребления в режиме Sleep до 20нA. В дополнение, новые контроллеры имеют более чем на 50% меньшее потребление в активном режиме по сравнению с предыдущими семействами.

PIC18F67K22 НОВЕЙШИЕ микроконтроллеры PIC семейства PIC18FxxK22 имеет такие особенности:
- диапазон рабочих напряжений от 1.8 до 5.5В
- от 8 до 128 Kб Flash
- до 1 Kб EEPROM,
- 16 входов для построения емкостных сенсоров mTouch
- 16 входов 12-ти разрядного АЦП
- 10 модулей захвата сравнения для измерения периодов и для ШИМ
- куча таймеров
- по 2 штуки UART SPI i2c

=
Вложения

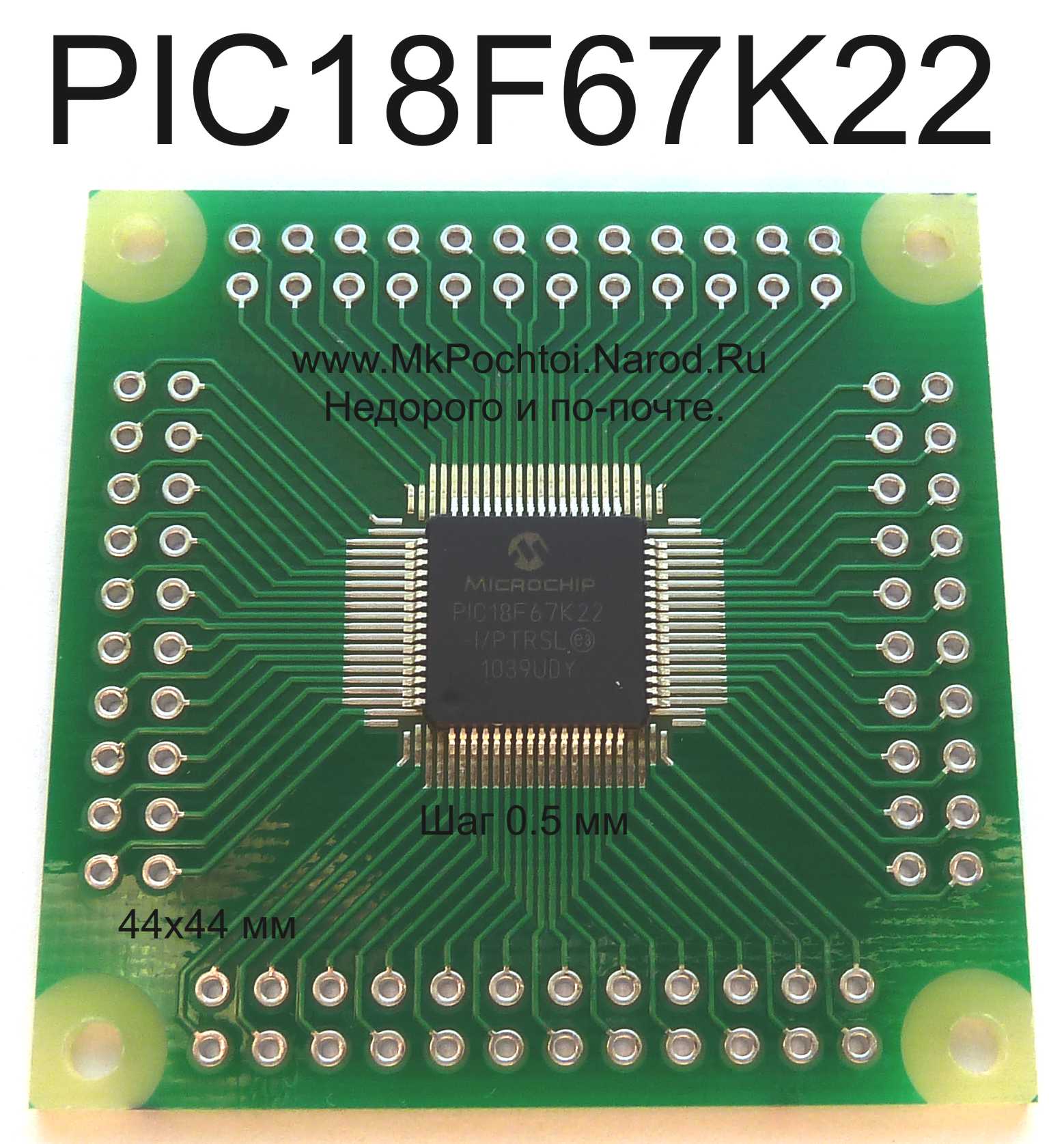

PIC18F67K22 на макетной плате QFP 33-80 шаг 0.5.jpg
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Печатные макетные платы

Сообщение EdGull » 29 ноя 2010, 13:36

почем по 10шт. таких макеток будет?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Печатные макетные платы

Сообщение avr123.nm.ru » 29 ноя 2010, 13:58

Верхние по 90 ( розница 100 ), а нижние ( поменьше которые ) по 30 и розница и 10 штук и более. Это практически закупочная цена.

цены на электронику по почте http://mkpochtoi.narod.ru/price.htm
Последний раз редактировалось avr123.nm.ru 29 ноя 2010, 15:23, всего редактировалось 1 раз.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Печатные макетные платы

Сообщение EdGull » 29 ноя 2010, 14:01

я правильно понял что у них шаги 0,65 и 0,5мм?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Печатные макетные платы

Сообщение avr123.nm.ru » 29 ноя 2010, 14:04

Да, верно.

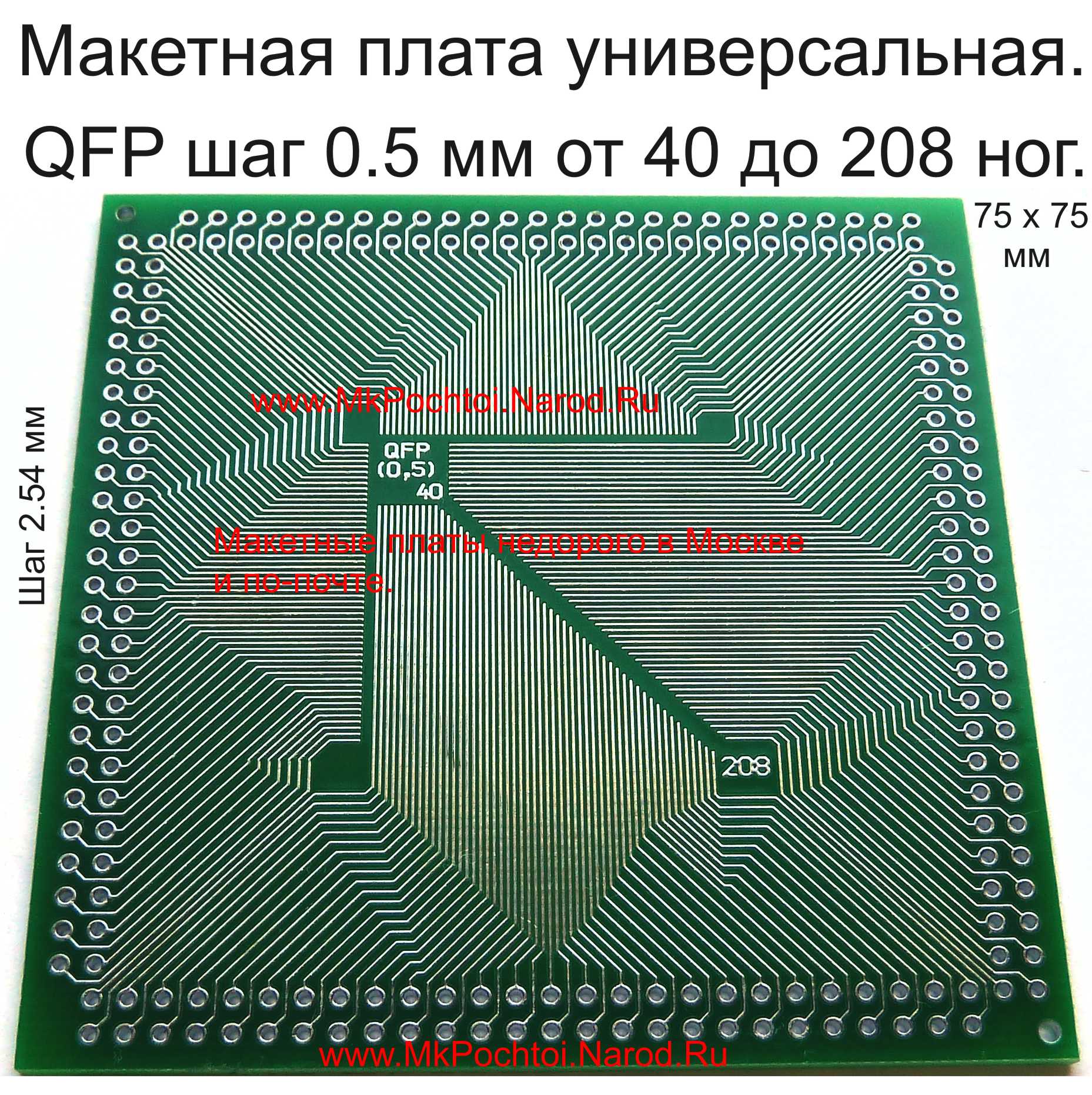

Большая макетная плата ( 75 на 75 мм ) есть еще на шаг 0,5 мм там от 40 до 208 ног чипы встанут - цена150 рублей.

Вот фотка.
Вложения
макетная плата QFP 0.5 мм 40-208.jpg
Последний раз редактировалось avr123.nm.ru 02 дек 2011, 11:33, всего редактировалось 1 раз.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Печатные макетные платы

Сообщение avr123.nm.ru » 13 апр 2011, 10:04

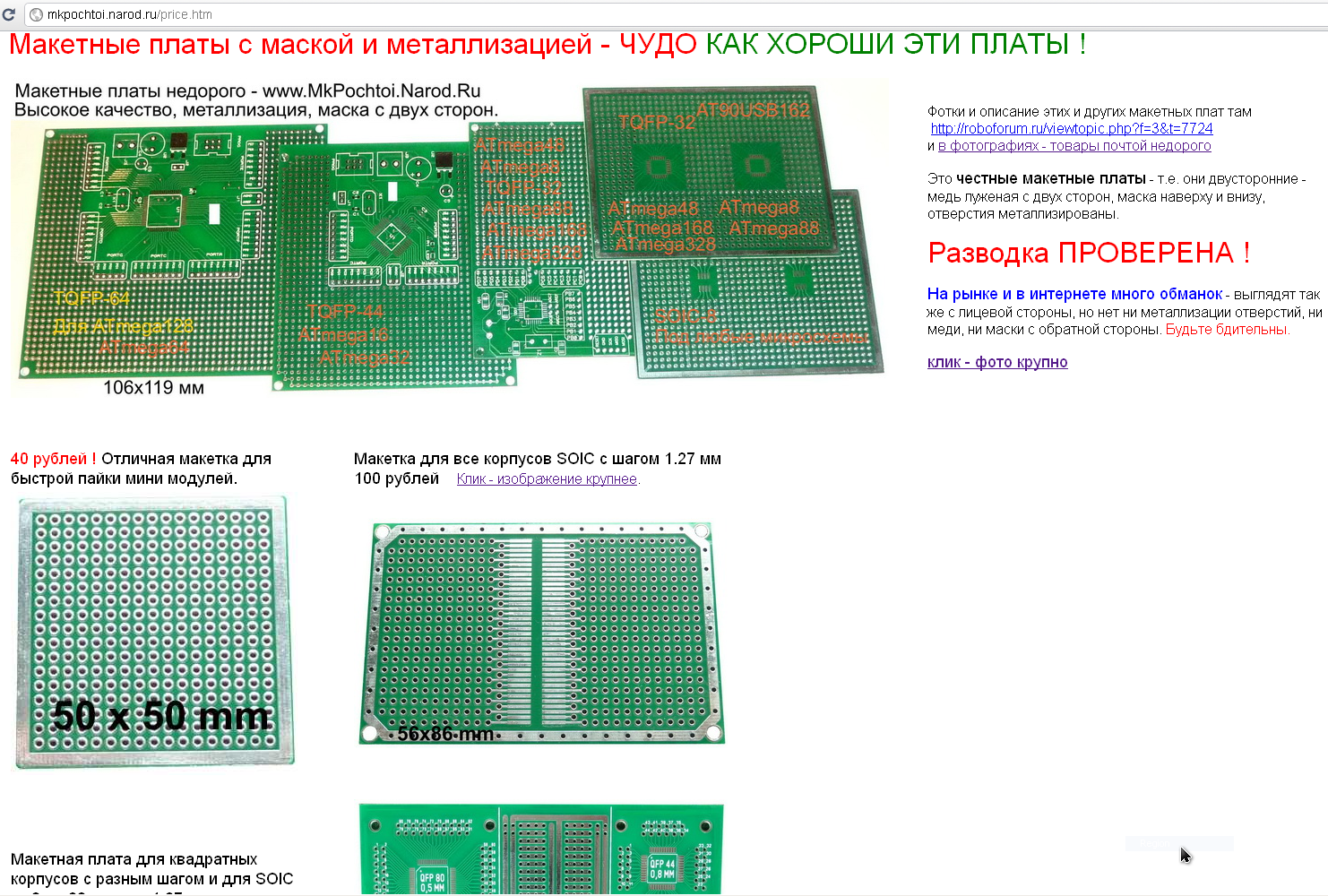

Макетные платы великолепные двусторонние с металлизацией и маской - недорого, пересылка в письме всего 50 рублей. Подробнее и цены http://goo.gl/R40Fj

=
Вложения
Макетные платы великолепные двусторонние с металлизацией и маской - недорого.png
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Печатные макетные платы

Сообщение Стрэнж » 30 ноя 2011, 01:45

А есть макетки под
32VQFN
64LQFP
?
Аватара пользователя
Стрэнж

Сообщения: 27
Зарегистрирован: 26 янв 2011, 01:04
Откуда: Североморск, Мурманская область, Россия, Земля...
Skype: nord.stranger

Re: Печатные макетные платы

Сообщение NeON79 » 30 ноя 2011, 14:33

А бывают макетки под BGA и прочие микрушки с выводами на пузе?
Никогда не бойся делать то, что ты не умеешь. Ковчег был сооружен любителем. Профессионалы построили “Титаник“
2:5020/2140.1979@fidonet
Аватара пользователя
NeON79

Сообщения: 536
Зарегистрирован: 09 май 2011, 16:43
Откуда: Украина, Киев
прог. языки: Нецензурный
ФИО: Евгений НеОН

Re: Печатные макетные платы

Сообщение RootAdmin » 30 ноя 2011, 16:51

Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1674
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей

Re: Печатные макетные платы

Сообщение bartik226 » 30 ноя 2011, 22:18

а есть обычные макетки с дырочками, с таким шагом чтоб dip корпуса хорошо входили, если есть представьте все размеры пожалуйста.
bartik226

Сообщения: 66
Зарегистрирован: 06 ноя 2011, 01:32

Re: Печатные макетные платы

Сообщение avr123.nm.ru » 02 дек 2011, 11:33

А на фотках выше не видно? Как еще их представить? в 3-ДЭ?
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Печатные макетные платы

Сообщение bartik226 » 04 дек 2011, 01:33

я тут не вижу ни одной печатной платы которая была бы примерно 100х100 мм и просто с дырочками, баз каких либо прибамбасов, просто дырочки.
bartik226

Сообщения: 66
Зарегистрирован: 06 ноя 2011, 01:32

Re: Печатные макетные платы

Сообщение AndreiSk » 04 дек 2011, 02:13

евростандарт 100x80, 160x100мм
если жаба не душит, то вот http://www.chipdip.ru/product/ecs1-2.aspx
отличная плата.
Или вот http://www.sparkfun.com/products/8619
через 3 недели у вас на столе.
Но я уверен, АВР123 сможет предложить замену по более низкой цене :roll:
Аватара пользователя
AndreiSk

Сообщения: 2618
Зарегистрирован: 23 апр 2009, 17:03
Откуда: Москва, Самара
прог. языки: C#

Re: Печатные макетные платы

Сообщение bartik226 » 04 дек 2011, 16:35

воот я про то и спрашивал, а вдруг кто-то знает где дешевые есть.
bartik226

Сообщения: 66
Зарегистрирован: 06 ноя 2011, 01:32
