ЧЁРНАЯ ПЯТНИЦА на дилэкстриме, айпи камера задаром, почти

Делимся опытом в каких устройствах и чем можно поживиться.
А так же где и почём приобрести компоненты.

Re: ЧЁРНАЯ ПЯТНИЦА на дилэкстриме, айпи камера задаром, почт

Сообщение Myp » 14 янв 2012, 12:18

вход алярмы там полюбому просто не распаян
ибо в прошивке есть настройка этого входа.(прошивка вобще универсальная для всех впариантов как я понял по админке ибо настраивается там всё что есть и у более дорогих, тока не работает =))
я думаю достаточно нарыть фотку такой же платы тока с входом алярмы и допаять нехватающие детали.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15903
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: ЧЁРНАЯ ПЯТНИЦА на дилэкстриме, айпи камера задаром, почт

Сообщение elmot » 15 янв 2012, 00:50

Там и вайфай есть в админке:) Но не думаю, что он там "нераспаян"
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: ЧЁРНАЯ ПЯТНИЦА на дилэкстриме, айпи камера задаром, почт

Сообщение NeON79 » 15 янв 2012, 01:15

А я думаю, не распаян. Вплоть до чипа. У китайцев - нормальная практика. В общем, вскрытие покажет.
Никогда не бойся делать то, что ты не умеешь. Ковчег был сооружен любителем. Профессионалы построили “Титаник“
2:5020/2140.1979@fidonet
Аватара пользователя
NeON79

Сообщения: 536
Зарегистрирован: 09 май 2011, 16:43
Откуда: Украина, Киев
прог. языки: Нецензурный
ФИО: Евгений НеОН

Re: ЧЁРНАЯ ПЯТНИЦА на дилэкстриме, айпи камера задаром, почт

Сообщение NeON79 » 15 янв 2012, 10:43

http://www.openipcam.com/forum/index.php - тут народ с похожими девайсами ковыряется, вроде. ПОгляди, может что полезное.
UPD: камера, похоже, родственник Foscam. http://irishjesus.wordpress.com/2010/03 ... m-fi8908w/ - тут фоскамовский фирмварь распаковывают ,я так понял. У этого дядьки на сайте ещё по Фоскаму есть.
Никогда не бойся делать то, что ты не умеешь. Ковчег был сооружен любителем. Профессионалы построили “Титаник“
2:5020/2140.1979@fidonet
Аватара пользователя
NeON79

Сообщения: 536
Зарегистрирован: 09 май 2011, 16:43
Откуда: Украина, Киев
прог. языки: Нецензурный
ФИО: Евгений НеОН

Re: ЧЁРНАЯ ПЯТНИЦА на дилэкстриме, айпи камера задаром, почт

Сообщение elmot » 15 янв 2012, 18:41

Препарарирование камеры


[more]









Процессор - Nuvoton W90N745CDG, т.е. АРМ. Действительно, камера - родственник фосакамам. На плате нераспаянные пины ALARM, похоже, что при впаивании релюхи камера получит PoE. Следов нераспаенного wifi не нашел. Привод головы - шаговики. В камере 2 микрофона и динамик в "ухе".
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: ЧЁРНАЯ ПЯТНИЦА на дилэкстриме, айпи камера задаром, почт

Сообщение NeON79 » 15 янв 2012, 19:39

И напоследок - самое вкусное забыл - УАРТ на борту. Надо цеплятьяс консолью, и счупать. Блииин, ну почему я себе не купил?((((
Никогда не бойся делать то, что ты не умеешь. Ковчег был сооружен любителем. Профессионалы построили “Титаник“
2:5020/2140.1979@fidonet
Аватара пользователя
NeON79

Сообщения: 536
Зарегистрирован: 09 май 2011, 16:43
Откуда: Украина, Киев
прог. языки: Нецензурный
ФИО: Евгений НеОН

Re: ЧЁРНАЯ ПЯТНИЦА на дилэкстриме, айпи камера задаром, почт

Сообщение elmot » 15 янв 2012, 21:40

Только что прозвонил тестером - Место под распайку разъема j2 - это UART0 процессора. Так что все на борту.
В качестве минуса могу заметить, что одна из микросхем(по-моему LAN) неслабо греется, т.е. будучи установленной в робота, будет жрать энергию. По данным прозвонки, камера на борту - это обычная USB вебка.

Всерьез обдумываю идею продажи этой камеры и покупки ее вай-фай сестры. В принципе, совсем неплохая замена связке раутер+вебка+2сервы+конструктив.

Стоимость на дилэкстриме - от $60
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: ЧЁРНАЯ ПЯТНИЦА на дилэкстриме, айпи камера задаром, почт

Сообщение NeON79 » 15 янв 2012, 21:53

Дорого для меня((. Да и пересыл..
Никогда не бойся делать то, что ты не умеешь. Ковчег был сооружен любителем. Профессионалы построили “Титаник“
2:5020/2140.1979@fidonet
Аватара пользователя
NeON79

Сообщения: 536
Зарегистрирован: 09 май 2011, 16:43
Откуда: Украина, Киев
прог. языки: Нецензурный
ФИО: Евгений НеОН

Re: ЧЁРНАЯ ПЯТНИЦА на дилэкстриме, айпи камера задаром, почт

Сообщение =DeaD= » 15 янв 2012, 22:01

60 баксов за камеру с пересылом - отличный вариант, особенно если она заменит роутер+сервы+скобы+вебку.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: ЧЁРНАЯ ПЯТНИЦА на дилэкстриме, айпи камера задаром, почт

Сообщение elmot » 15 янв 2012, 22:38

Тыкс.... Курение даташита и втыкание в плату привело к пониманию того, что на борту, похоже, usb-host, usb root-hub и 2 usb порта. Оба, правда, 1.1 и в один контроллер, т.е. суммарная пропускная способность - 12мбит. Линии одного из портов идут на нераспаянный разъем, второго - на камеру.
Есть подозорение, что вайфай организуется подключением дочерней платы на этот разъем.
Интересно, что же там за вай-фай чип предполагается? У меня валяется где-то старый Zyxel. Попробовать присобачить, что-ли?
Последний раз редактировалось elmot 15 янв 2012, 23:00, всего редактировалось 1 раз.
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: ЧЁРНАЯ ПЯТНИЦА на дилэкстриме, айпи камера задаром, почт

Сообщение NeON79 » 15 янв 2012, 22:57

Так? Ну, мне так показалось :oops:

Добавлено спустя 1 минуту 49 секунд:
=DeaD= писал(а):60 баксов за камеру с пересылом - отличный вариант, особенно если она заменит роутер+сервы+скобы+вебку.

Да. Логично. В общем, думаю, что можно взять. Осталось выпилить под неё прошивку. ОпенВРТ снова, видимо.
Вложения
Никогда не бойся делать то, что ты не умеешь. Ковчег был сооружен любителем. Профессионалы построили “Титаник“
2:5020/2140.1979@fidonet
Аватара пользователя
NeON79

Сообщения: 536
Зарегистрирован: 09 май 2011, 16:43
Откуда: Украина, Киев
прог. языки: Нецензурный
ФИО: Евгений НеОН

Re: ЧЁРНАЯ ПЯТНИЦА на дилэкстриме, айпи камера задаром, почт

Сообщение elmot » 15 янв 2012, 23:11

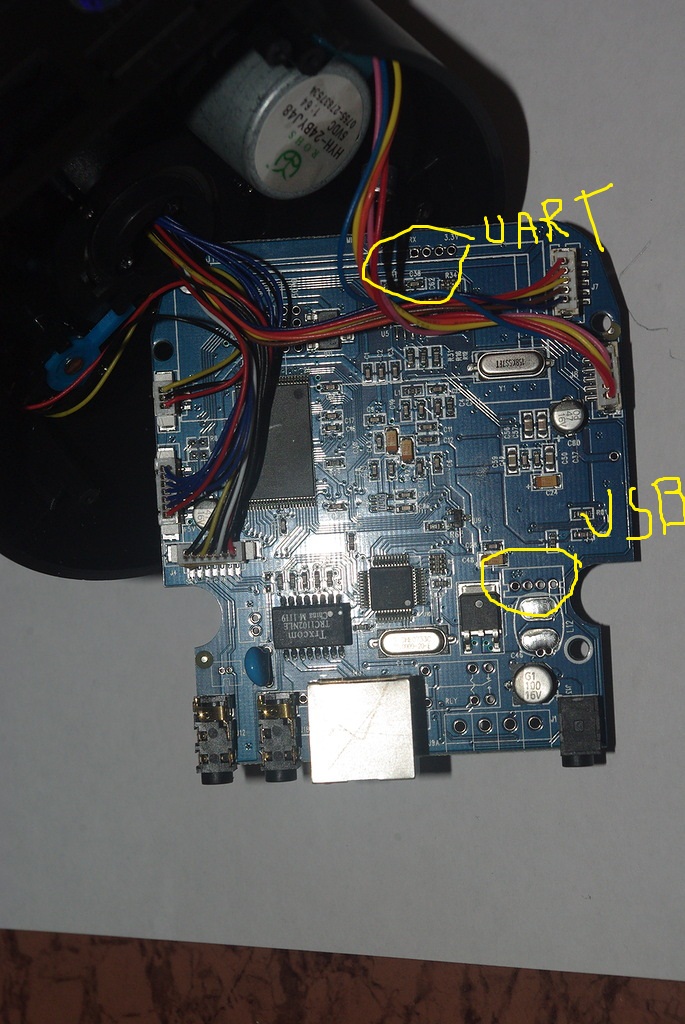

NeON79, неверный рисунок. Тот разъем, который ты обвел как usb, больше похож на контроль за вскрытием самой камеры. Идет куда-то в р-н аларма и обрывается на нераспаянном резисторе.

ЗЫ. Если пользуешься лурковским жаргоном, чти канон ;-) "Выпилить" = сломать, убить. "Запилить", "напилить" - создать, сделать.

Ща "запилил" разъем uart.
Происходит там аттач.
Тупой процессор винбонд пятилетей давности, 40 млн. инстр./сек
16мб рам, 4мб флеш.
Древнючий линупс ядро 2.4
Руки чешутся всандалить туда openWRT, но завтра на работу
Вложения
wanscam.txt
Вот что там происходит
(5.92 КиБ) Скачиваний: 53
Последний раз редактировалось elmot 16 янв 2012, 01:13, всего редактировалось 1 раз.
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: ЧЁРНАЯ ПЯТНИЦА на дилэкстриме, айпи камера задаром, почт

Сообщение NeON79 » 16 янв 2012, 00:43

elmot писал(а):NeON79, неверный рисунок. Тот разъем, который ты обвел как usb, больше похож на контроль за вскрытием самой камеры. Идет куда-то в р-н аларма и обрывается на нераспаянном резисторе.

Ну, тебе виднее)))

elmot писал(а):ЗЫ. Если пользуешься лурковским жаргоном, чти канон ;-) "Выпилить" = сломать, убить. "Запилить", "напилить" - создать, сделать.

Угу. Каноны знаем. Но блин, это будет выпиливание лобзиком, потому так и написал))).

elmot писал(а):Ща "запилю" разъем uart и посмотрим, что там происходит.

А вот этого ждём с нетерпением. Смотрел ссылки по Фоскамам? Сгодятся?

ЗЫ: Фигурно ответ запилил, блин))). Давно так не извращался.
Никогда не бойся делать то, что ты не умеешь. Ковчег был сооружен любителем. Профессионалы построили “Титаник“
2:5020/2140.1979@fidonet
Аватара пользователя
NeON79

Сообщения: 536
Зарегистрирован: 09 май 2011, 16:43
Откуда: Украина, Киев
прог. языки: Нецензурный
ФИО: Евгений НеОН

Re: ЧЁРНАЯ ПЯТНИЦА на дилэкстриме, айпи камера задаром, почт

Сообщение elmot » 16 янв 2012, 01:15

Да, по всем признакам - клон фоскама.
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: ЧЁРНАЯ ПЯТНИЦА на дилэкстриме, айпи камера задаром, почт

Сообщение NeON79 » 16 янв 2012, 01:17

elmot писал(а):Да, по всем признакам - клон фоскама.

Дык, ура, я так думаю. Но ОпенИпКам их пилить научились.
ЗЫ: А ты себе одну заказывал? :oops:
Никогда не бойся делать то, что ты не умеешь. Ковчег был сооружен любителем. Профессионалы построили “Титаник“
2:5020/2140.1979@fidonet
Аватара пользователя
NeON79

Сообщения: 536
Зарегистрирован: 09 май 2011, 16:43
Откуда: Украина, Киев
прог. языки: Нецензурный
ФИО: Евгений НеОН
