Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение landStalker » 05 апр 2011, 13:16

Изготовление опытных образцов печатных плат (от 1 штуки)

Изготовление печатных плат
с нормами 0.25 / 0.25 мм (3 класс по ГОСТ)
без металлизации отверстий


Отличная возможность быстро обкатать новое изделие перед запуском его в серию. За несколько дней Вам изготовят опытную партию от одной до нескольких штук плат.


Мыло Hwoarang91@yandex.ru
На него виду прием заказов!

Платы изготавливаются из высококачественного текстолита FR-4!
Толщина материала - 1 мм, 1.5мм. Толщина фольги - 18 мкм.

Материал обладает превосходной адгезией фольги, в отличие от того, что вы можете приобрести в свободной продаже.

Технологические возможности - нет металлизации, нет маски, нет шелкографии, есть лужение, нормы 3 класса 0,25/0,25 мм (QFP с шагом 0.5 без проблем).

Изготовление платы включает в себя сверловку и фрезеровку фигурного контура.

Теперь все платы сверлятся и фрезеруются по контуру!
Диаметры сверления от 0.5 до 1.6 мм с шагом 0.1 мм. Отверстия более 2мм выполняются фрезеровкой.

Срок изготовления 3-7 дней.
(прием писем с понедельника до четверга
начало изготовления четверга до воскресенья отправка заказа в понедельник-вторник)

Стоимость - 110 руб/дм2 односторонняя, 120 руб/дм2 двусторонняя.Подготовка шаблона - 50 руб.+ Доставка до вашего региона + Страховка если потребуется.(В среднем за доставку первым классом от 100-150 рублей)
Возможен обмен =) Но пока что не доступен!!!


Форматы печатных плат;
P-Cad, Sprint Layout, Altium Designer, Eagle, Orcad (или любая другая САПР для ПП), или Gerber файлы.


Срок выполнения заказа до 30дм2 – 3-7 дней.
Для заказов более 30дм2 цена и сроки оговариваются отдельно.
Заказы, полученные до четверга, выполняются к ближайшему воскресенью


Любые САПР которые допускают экспорт Gerber и Drill (Excellon)


Оплата будет приниматься на QIWI кошелёк,Сбербанк РоссииИли другим договорным путём.

Думаю пересылку буду вести Почтой - первым классом!Или договорным путём

Значит так для подачи заказа на мыло нужно будет прислать свои координаты!тесть так

Кому - Ф.И.О
регион,Область
город
адрес .улица .дом .квартира
индекс
Вложенные платы в архив с указанием названием платы и количеством и с пометкой к каждой плате какой слой какой


Пример;
Код: Выделить всёРазвернуть
Иванов Иван Иванович
Волгоградская область
Город Волгоград
Улица Шурупчика 105 дом квартира 55
Индекс 400128


Требования к чертежам плат и технологические ограничения
1. Нормы
Толщина проводника (дорожки) должна быть не менее 0.25 мм.
Расстояние между соседними проводниками также не менее 0.25 мм.
2. Контур платы и крепежные отверстия
На чертеже платы должны быть обозначен контур платы – линиями с минимальной толщиной по периметру платы на отдельном слое (для P-Cad – используйте слой «Board», для Sprint Layout – слой «Ф»). Возможно выполнение вырезов и углублений в платах толщиной не менее 1 мм, а также фигурной обрезки. Отверстия более 6 мм обозначьте на слое фрезеровки кругами.
3. Сверловка
Выполняется сверлами 0.3 – 3.2 мм с шагом 0.1 мм (3.5 – 6 мм с шагом 0.5 мм). В файлах проектов указывайте диаметры отверстий, которые вам необходимы. Точность совмещения рисунка проводников с отверстиями составляет 0.15 мм, что следует учитывать при задании параметров контактных площадок.
4. Зеркальность
Обязательно указывайте вид слоев чертежа - прямой или зеркальный.
Для P-Cad слой TOP выполняется прямым (буква R на чертеже будет вытравлена как R на плате), а слой BOTTOM – зеркальным (буква R на чертеже будет выглядеть как Я на плате).
Для Sprint Layout точно указать слои в описании невозможно – слои Ф1 и Ф2 меняются местами в разных версиях программы, цвета слоев тоже. Указывайте ориентиры в описании, либо просто поместите на чертеж текст (например, дату) таким образом, чтобы он получился читаемым на готовой плате.
5. Растровая графика
Изготовление плат с растровых чертежей в общем случае не выполняется. Рекомендуется воспользоваться функцией подложки рисунка в программе Sprint Layout и перерисовать плату, привязавшись к сетке.

Сейчас думаю над маской но изготовления грубо говоря в домашних условиях ядовитая она очень (Но в процессе)





А также!
Изготовим корпус из композитной панели (аллюминий-пластик-аллюминий) по размерам вашего устройства!
Вырезы под разъемы на панелях согласно вашему чертежу! Гравировка надписей!


механикуГрубо говоря
А также все возможные лапки хватлки для hexapod и манипуляторов =) :good:

Подготовка чертежей 400-600 руб, производство 50-90 руб/дм2 (по развертке).
(мб договорная)

Коробочки выгодно отличаются внешним видом от пресловутого гаинтовского пластика, материал легкий и прочный (можно наступать).
Возможность транспортировки в виде развертки значительно уменьшает объем посылки.

Код: Выделить всёРазвернуть
Есть возможность изготовления полностью кастомных корпусов из композита (3мм толщина материала, 2х0.3мм алюминий по краям, внутри пластик, снаружи PVDF краска).


Различные варианты компоновки.
Вырезы, прорези, надписи произвольной формы.
Пазы для быстрой установки печатных плат.







Изготовим боковые крышки для корпусов из экструзионного алюминия.
Алюминиевые передние панели (раскрой, фрезеровка, гравировка),
Любые другие алюминиевые 2D и 3D изделия (держатели, несущие конструкции и т.п.).

Последний раз редактировалось landStalker 19 апр 2011, 09:03, всего редактировалось 23 раз(а).
Аватара пользователя
landStalker

Сообщения: 127
Зарегистрирован: 28 мар 2011, 16:47
Откуда: Волгоград
прог. языки: Java на начальном уровне
ФИО: Олег

Re: Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение galex1981 » 29 апр 2011, 22:35

Подредактировал предыдущее сообщение - добавил разводку в SprintLayout
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4363
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: Kotlin, Java, C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение dccharacter » 01 май 2011, 02:38

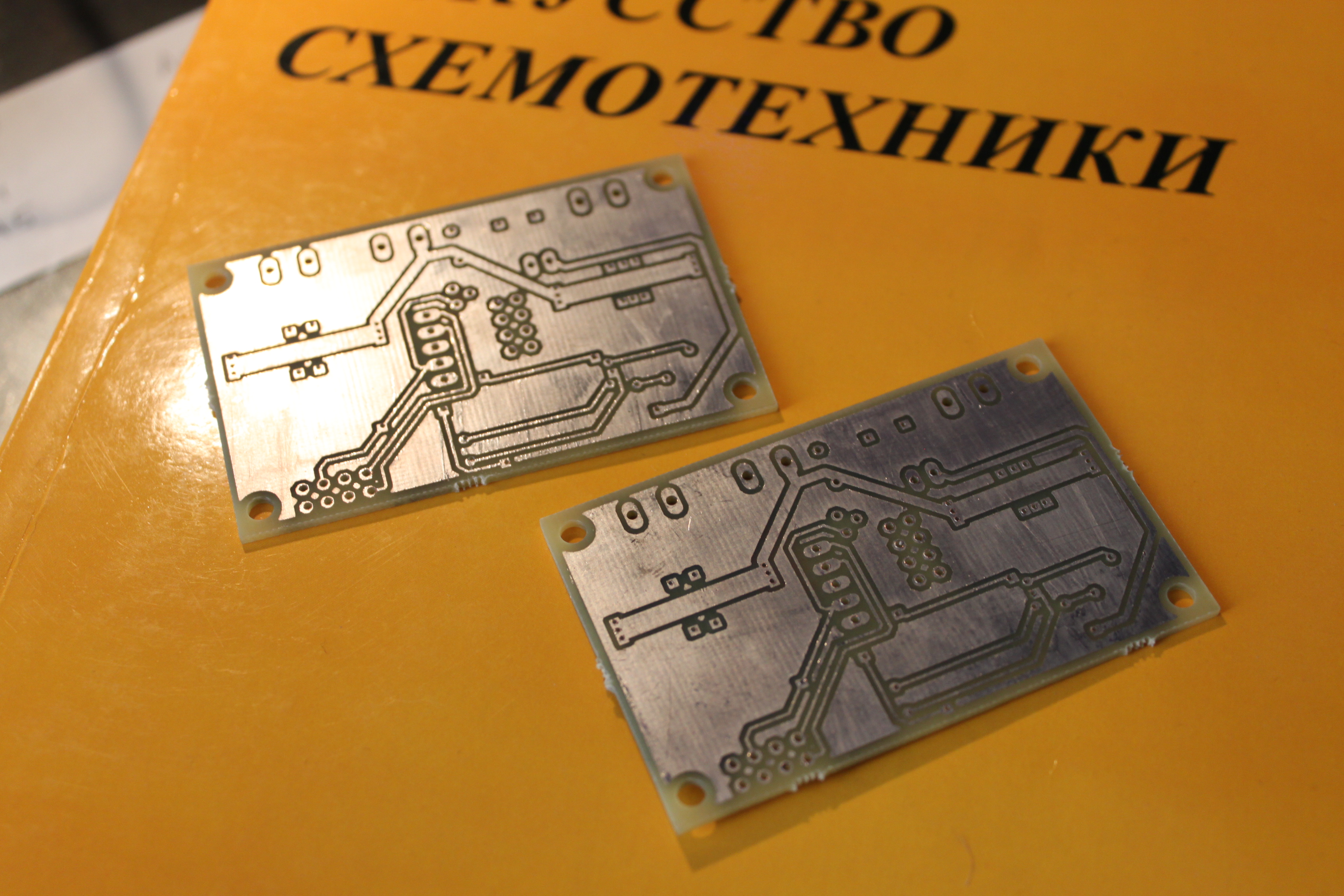

Я сегодня наконец-то получил свои платки (почта, мать ее!)

Фотки в прицепе.

Проект там же.

Комментарии:
1. По производству - все супер :-) Есть там кое где отверстия, попавшие в край площадок, но дело ИМХО в площадках - слишком мелкие
2. По проекту:
а. Напортачил со сквозными отверстиями для соединения полигонов GND сверху и снизу - поставил отверстия инструментом VIA. После применение инструмента Retsnest полигоны "обтекают" эти площадки с отверстиями
б. Жутко неудобно паять разъемы без металлизации. Это изврат, не делайте так.
в. применял дефолтные via для соединения разных слоев. Выяснил опытным путем, что у меня нет такого провода из которого я могу надергать жил, которые пройдут в эти отверстия :-) В итоге распаивал кусочками выводов резисторов.

ТС, спасибо!
Вложения
i2c_UART_driver.zip
(94.82 КиБ) Скачиваний: 0
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение igel » 01 май 2011, 10:24

я так и не понял
платы изготавливаются промышленно или дома в ванной?
последний пример выглядит как не очень качественный ЛУТ
igel

Сообщения: 63
Зарегистрирован: 07 апр 2011, 20:52
Откуда: г.Трёхгорный

Re: Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение dccharacter » 01 май 2011, 12:00

igel писал(а):я так и не понял
платы изготавливаются промышленно или дома в ванной?
последний пример выглядит как не очень качественный ЛУТ


Мой ЛУТ ни разу не был такого высокого качества. Плюс очень дорогого стоит сверловка/фрезеровка. Я так и не научился нормально сверлить.
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение landStalker » 01 май 2011, 12:44

igel писал(а):я так и не понял
платы изготавливаются промышленно или дома в ванной?
последний пример выглядит как не очень качественный ЛУТ


Промышленно дома =)!


Я сегодня наконец-то получил свои платки (почта, мать ее!)


Я тоже рад этому =)

Спасибо за добрые комментарии!
Аватара пользователя
landStalker

Сообщения: 127
Зарегистрирован: 28 мар 2011, 16:47
Откуда: Волгоград
прог. языки: Java на начальном уровне
ФИО: Олег

Re: Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение boez » 01 май 2011, 12:53

Промышленно дома это оксюморон :)
Я правильно понимаю - берется FR-4 (сразу с нанесенным фоторезистом или отдельно покупается и наносится?), засвечивается через фотошаблон (сделанный лазерником на пленке или настоящим фотоплоттером?), травится и сверлится (надеюсь, не вручную, а чпу-станком? а чего тогда на последнем примере отверстия не попали?)
boez

Сообщения: 1981
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение Michael_K » 01 май 2011, 12:59

Да бросьте вы - резонит тоже в площадки сверлом не всегда попадает.
Аватара пользователя
Michael_K

Сообщения: 6028
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение landStalker » 01 май 2011, 13:02

:Yahoo!:
Последний раз редактировалось landStalker 01 май 2011, 15:07, всего редактировалось 1 раз.
Аватара пользователя
landStalker

Сообщения: 127
Зарегистрирован: 28 мар 2011, 16:47
Откуда: Волгоград
прог. языки: Java на начальном уровне
ФИО: Олег

Re: Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение avr123.nm.ru » 01 май 2011, 13:33

Помести пожалуйста это описание в самое начало первого поста топика.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение boez » 01 май 2011, 13:48

Там если присмотреться к последней картинке - несовпадение систематическое, все смещены в одну сторону. Я не спорю, площадки мелкие, но и отверстия не в их центре. Как на мой выпуклый глаз, площадки в левом нижнем углу (8-контактный PLD/PBD/BH) где-то диаметром 1.3, дырки 0.8, значит смещение составило порядка 0.25 мм. Вообще, пка дорожки не рвутся - это не страшно, ведь расстояния между отверстиями нормальные, просто ни смещены все вместе относительно дорожек.

А как вобще производится привязка платы к рабочему полю чпу?
boez

Сообщения: 1981
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение igel » 01 май 2011, 14:08

dccharacter писал(а):
igel писал(а):Мой ЛУТ ни разу не был такого высокого качества. Плюс очень дорогого стоит сверловка/фрезеровка. Я так и не научился нормально сверлить.

я делал ЛУТ на матовой фотобумаге, печатал лазерным HP 1300 с перезаправленым картриджем
дорожки 0.2, плату развел чтобы дырок по минимуму было, кернил и сверлил руками
получилось лучше чем на фото

то что на фото выше слева бугристость это не зачищено до меди перед лужением, подтравы это тоже наверняка плохо зачищено перед нанесением фоторезиста

главное в травлении зачистка меди перед всеми операциями, я чистил до блеска зубной щеткой с отбеливающей пастой - сам придумал :)
igel

Сообщения: 63
Зарегистрирован: 07 апр 2011, 20:52
Откуда: г.Трёхгорный

Re: Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение Duhas » 01 май 2011, 14:40

там лужение не ровное выглядит как подтравы...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение avr123.nm.ru » 01 май 2011, 14:56

И сверловка отделения платы от заготовки постоянно залезает на плату, точнее следы отламывания текстолита. Посмотрите фотки эти и прежние. надо сверлить подальше ИМХО.

Сверла твердосплавные ?
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение kot_snork » 01 май 2011, 20:31

Моё имхо, заметьте критикует, только те кто незаказывал, а все кто заказывали платы довольны=)
Аватара пользователя
kot_snork

Сообщения: 22
Зарегистрирован: 04 фев 2011, 21:19
Откуда: Волжский
ФИО: Пресняков Константин

Re: Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение igel » 01 май 2011, 20:33

ну при случае и я закажу :)
а критика вещь такая... можно прислушаться, а можно не читать

а как у вас получится полигон линиями 0.2 с шагом 0.4, сетка из квадратиков?
igel

Сообщения: 63
Зарегистрирован: 07 апр 2011, 20:52
Откуда: г.Трёхгорный
