Изготовление печатных плат
с нормами 0.25 / 0.25 мм (3 класс по ГОСТ)
без металлизации отверстий
Отличная возможность быстро обкатать новое изделие перед запуском его в серию. За несколько дней Вам изготовят опытную партию от одной до нескольких штук плат.
Мыло Hwoarang91@yandex.ru
На него виду прием заказов!

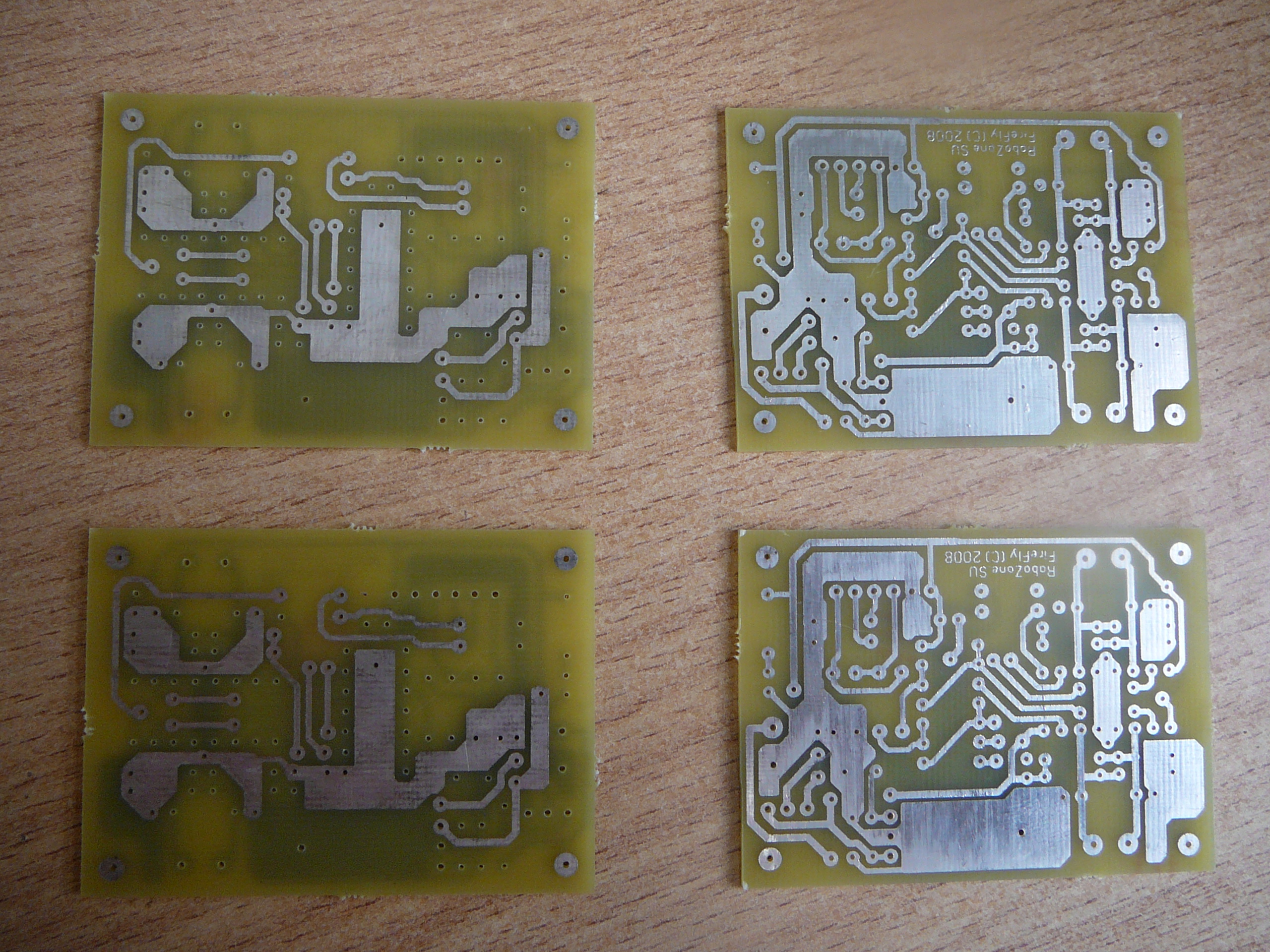

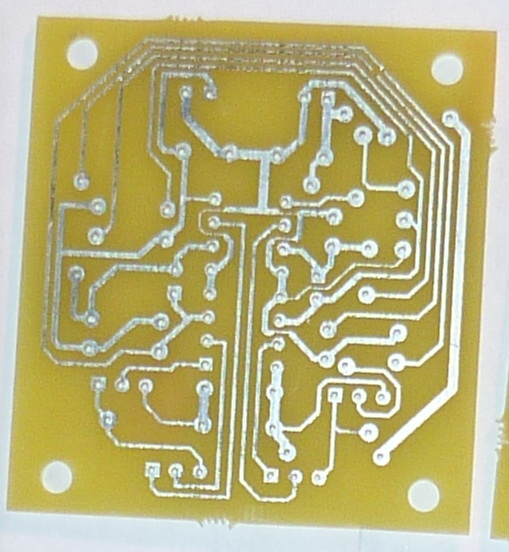

Платы изготавливаются из высококачественного текстолита FR-4!
Толщина материала - 1 мм, 1.5мм. Толщина фольги - 18 мкм.
Материал обладает превосходной адгезией фольги, в отличие от того, что вы можете приобрести в свободной продаже.
Технологические возможности - нет металлизации, нет маски, нет шелкографии, есть лужение, нормы 3 класса 0,25/0,25 мм (QFP с шагом 0.5 без проблем).
Изготовление платы включает в себя сверловку и фрезеровку фигурного контура.
Теперь все платы сверлятся и фрезеруются по контуру!
Диаметры сверления от 0.5 до 1.6 мм с шагом 0.1 мм. Отверстия более 2мм выполняются фрезеровкой.
Срок изготовления 3-7 дней.
(прием писем с понедельника до четверга
начало изготовления четверга до воскресенья отправка заказа в понедельник-вторник)
Стоимость - 110 руб/дм2 односторонняя, 120 руб/дм2 двусторонняя.Подготовка шаблона - 50 руб.+ Доставка до вашего региона + Страховка если потребуется.(В среднем за доставку первым классом от 100-150 рублей)
Возможен обмен =) Но пока что не доступен!!!
Форматы печатных плат;
P-Cad, Sprint Layout, Altium Designer, Eagle, Orcad (или любая другая САПР для ПП), или Gerber файлы.
Срок выполнения заказа до 30дм2 – 3-7 дней.
Для заказов более 30дм2 цена и сроки оговариваются отдельно.
Заказы, полученные до четверга, выполняются к ближайшему воскресенью
Любые САПР которые допускают экспорт Gerber и Drill (Excellon)
Оплата будет приниматься на QIWI кошелёк,Сбербанк РоссииИли другим договорным путём.
Думаю пересылку буду вести Почтой - первым классом!Или договорным путём
Значит так для подачи заказа на мыло нужно будет прислать свои координаты!тесть так
Кому - Ф.И.О
регион,Область
город
адрес .улица .дом .квартира
индекс
Вложенные платы в архив с указанием названием платы и количеством и с пометкой к каждой плате какой слой какой
Пример;
- Код: Выделить всё • Развернуть
Иванов Иван Иванович
Волгоградская область
Город Волгоград
Улица Шурупчика 105 дом квартира 55
Индекс 400128
Требования к чертежам плат и технологические ограничения
1. Нормы
Толщина проводника (дорожки) должна быть не менее 0.25 мм.
Расстояние между соседними проводниками также не менее 0.25 мм.
2. Контур платы и крепежные отверстия
На чертеже платы должны быть обозначен контур платы – линиями с минимальной толщиной по периметру платы на отдельном слое (для P-Cad – используйте слой «Board», для Sprint Layout – слой «Ф»). Возможно выполнение вырезов и углублений в платах толщиной не менее 1 мм, а также фигурной обрезки. Отверстия более 6 мм обозначьте на слое фрезеровки кругами.
3. Сверловка
Выполняется сверлами 0.3 – 3.2 мм с шагом 0.1 мм (3.5 – 6 мм с шагом 0.5 мм). В файлах проектов указывайте диаметры отверстий, которые вам необходимы. Точность совмещения рисунка проводников с отверстиями составляет 0.15 мм, что следует учитывать при задании параметров контактных площадок.
4. Зеркальность
Обязательно указывайте вид слоев чертежа - прямой или зеркальный.
Для P-Cad слой TOP выполняется прямым (буква R на чертеже будет вытравлена как R на плате), а слой BOTTOM – зеркальным (буква R на чертеже будет выглядеть как Я на плате).
Для Sprint Layout точно указать слои в описании невозможно – слои Ф1 и Ф2 меняются местами в разных версиях программы, цвета слоев тоже. Указывайте ориентиры в описании, либо просто поместите на чертеж текст (например, дату) таким образом, чтобы он получился читаемым на готовой плате.
5. Растровая графика
Изготовление плат с растровых чертежей в общем случае не выполняется. Рекомендуется воспользоваться функцией подложки рисунка в программе Sprint Layout и перерисовать плату, привязавшись к сетке.
Сейчас думаю над маской но изготовления грубо говоря в домашних условиях ядовитая она очень (Но в процессе)
А также!
Изготовим корпус из композитной панели (аллюминий-пластик-аллюминий) по размерам вашего устройства!
Вырезы под разъемы на панелях согласно вашему чертежу! Гравировка надписей!
механикуГрубо говоря
А также все возможные лапки хватлки для hexapod и манипуляторов =)
Подготовка чертежей 400-600 руб, производство 50-90 руб/дм2 (по развертке).
(мб договорная)
Коробочки выгодно отличаются внешним видом от пресловутого гаинтовского пластика, материал легкий и прочный (можно наступать).
Возможность транспортировки в виде развертки значительно уменьшает объем посылки.
- Код: Выделить всё • Развернуть
Есть возможность изготовления полностью кастомных корпусов из композита (3мм толщина материала, 2х0.3мм алюминий по краям, внутри пластик, снаружи PVDF краска).
Различные варианты компоновки.
Вырезы, прорези, надписи произвольной формы.
Пазы для быстрой установки печатных плат.
Изготовим боковые крышки для корпусов из экструзионного алюминия.
Алюминиевые передние панели (раскрой, фрезеровка, гравировка),
Любые другие алюминиевые 2D и 3D изделия (держатели, несущие конструкции и т.п.).
