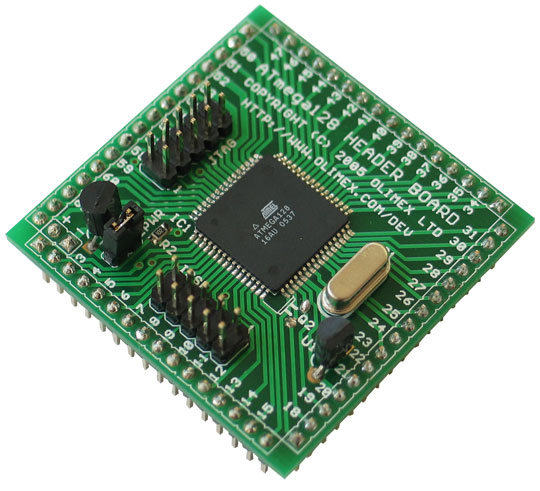

Да, а подобные платы бывают в продаже готовые, у меня на такой сделана макетка с LPC2103 - все работает, даже не смотря на то, что конденсаторы блокировочные и кварц стоят на краях платы, а не возле чипа.

Добавлено спустя 1 минуту 38 секунд:
ALHIMIK, а что не так?

а можно бумагу от журналов использовать??

Можно конечно. И от газет и от факса. И упаковочную.

спасибо буду пробовать

Еще обои можно в присутствии отодрать и на них ЛУТ зафигачить.

На такой плате хорошо бы развести выводы питания как надо, ёмкости на них посадить заодно. Я бы ещё кварц на ней поставил и разёем для програмирования.
Была бы хорошая конструкция.
Сам так хочу сделать. Мегу128 развести для экспериментов.

Добавлено спустя 3 минуты 58 секунд:
Плату ЛУТ-ом делаю на глянцевой фотобумаге Ломонд. Шкуркой не обрабатываю как avr123 рекомендовал, а просто натираю жёстким ластиком красным или синим для чернил. Не хуже шкурки получается.

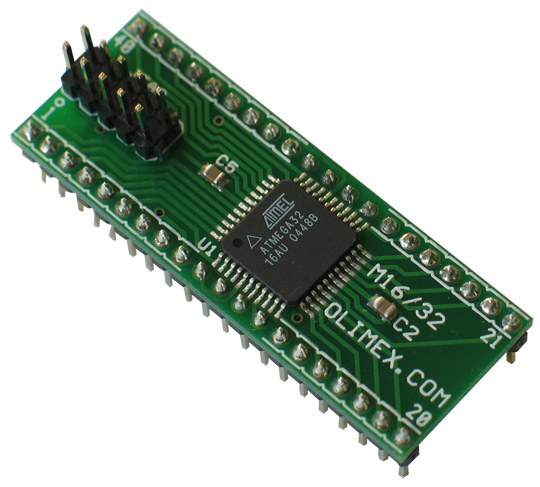

Наверно разумно посмотреть фирменную макетку под такой корпус и сделать аналогично.

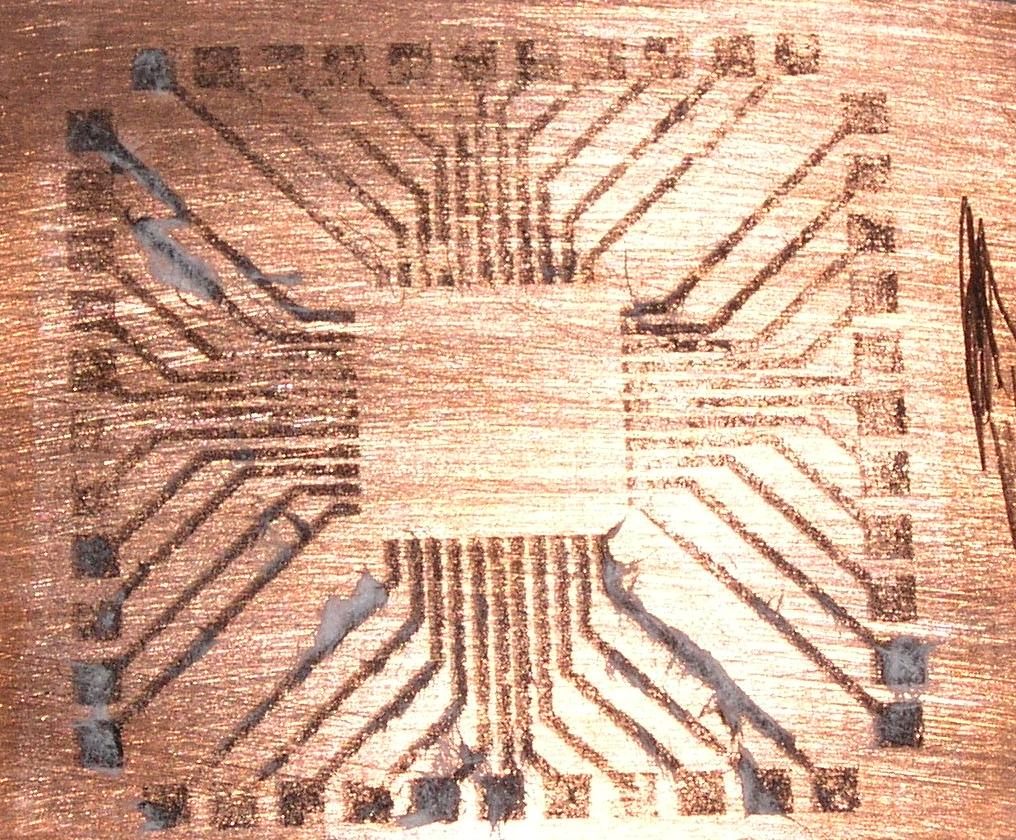

чет у меня криво перерисовалась картинка

Всё уже придумано до нас

yak-40 писал(а):Плату ЛУТ-ом делаю на глянцевой фотобумаге Ломонд. .

она вроде разная бывает? мона посоветовать? хочу купить попробовать )

кулер 23 писал(а):чет у меня криво перерисовалась картинка

Вот почитайте как правильно делать ЛУТ - http://avr123.nm.ru/06.htm - сделайте так как там написано и у вас получится хорошая плата.

Добавлено спустя 1 минуту 2 секунды:

Duhas писал(а):она вроде разная бывает? мона посоветовать?

А там не написано какая нужна ?

кулер 23 писал(а):чет у меня криво перерисовалась картинка

Во первых по фотке видно, слишком крупной шкуркой обрабатывал.
Во вторых бумагу надо снимать не просто так, а отмачивать долго и упорно.

Добавлено спустя 4 минуты 5 секунд:
2Duhas: Да я на разной пробовал, лишь бы глянцевая была, и как можно тоньше, что-бы отмачивать легче было. А ещё я в настройках принтера самую болбшую контрастность даю и самую маленькую яркость.
Вобщем обычно с первого раза получается.

просто я в магазине видел разных ломондов 3 штуки вроде )
ладно.. попробуем )

Duhas писал(а):просто я в магазине видел разных ломондов 3 штуки вроде )

Да там их как грязи...
Даже для термопереноса есть. Кстати хочу попробовать для лута. Думаю идеально подойдёт. Правда дорогая.
