DLP проекторный 3D принтер

Сообщение Harh » 05 сен 2018, 15:02

Девайс не полностью законченный, но печатает, больших переделок под конечный результат не требует. Был куплен проектор, который под это дело не подходит (не дает равномерного фокуса по полю на расстоянии печати), заменять проектор уже не захотелось. С доведением до ума помогу, просто самому этим заниматься уже не с руки, т.к. понял, что дома его использовать не буду.

Ссылка на процесс разработки тут на форуме:
forum107/topic16786.html

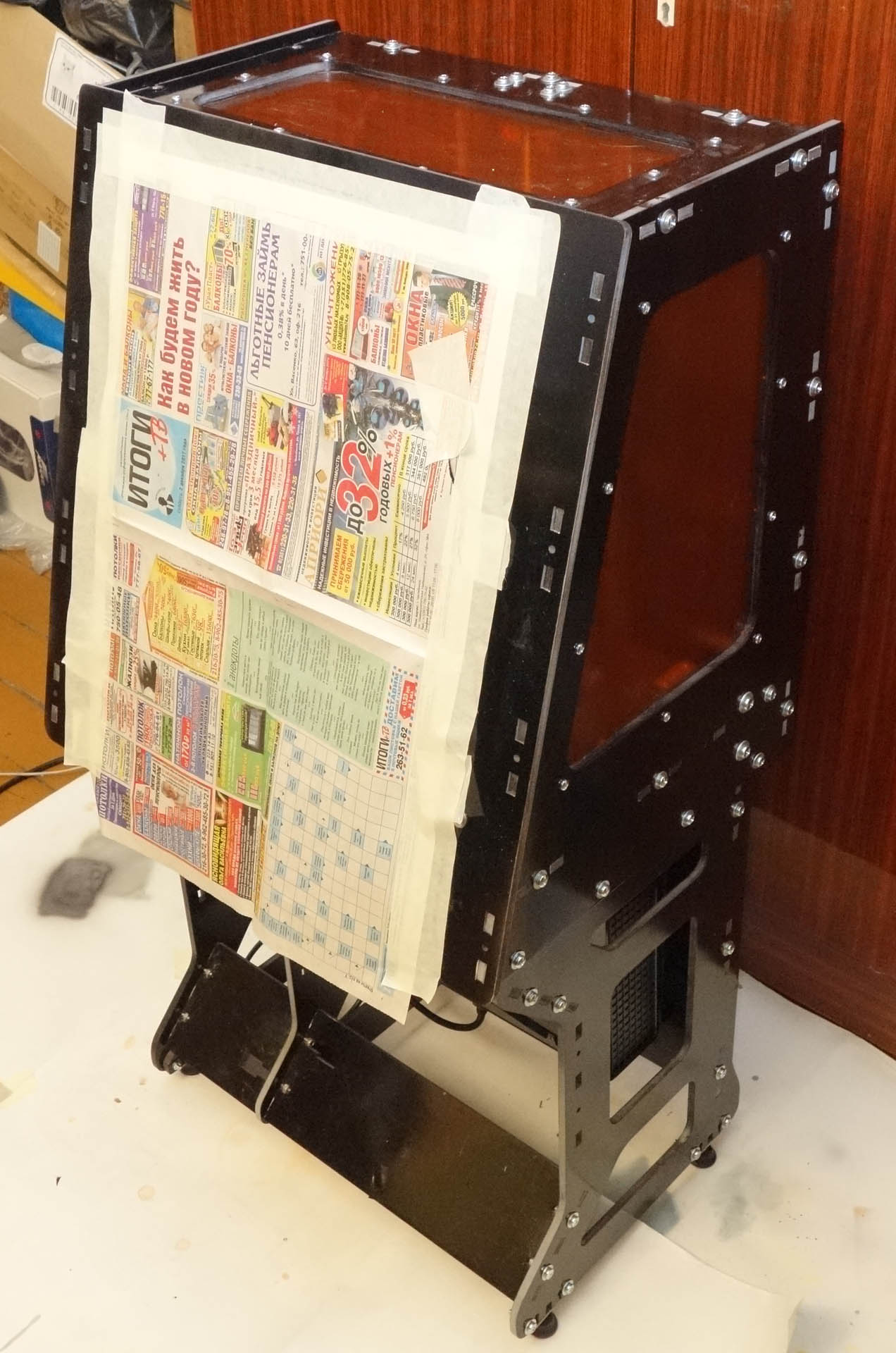

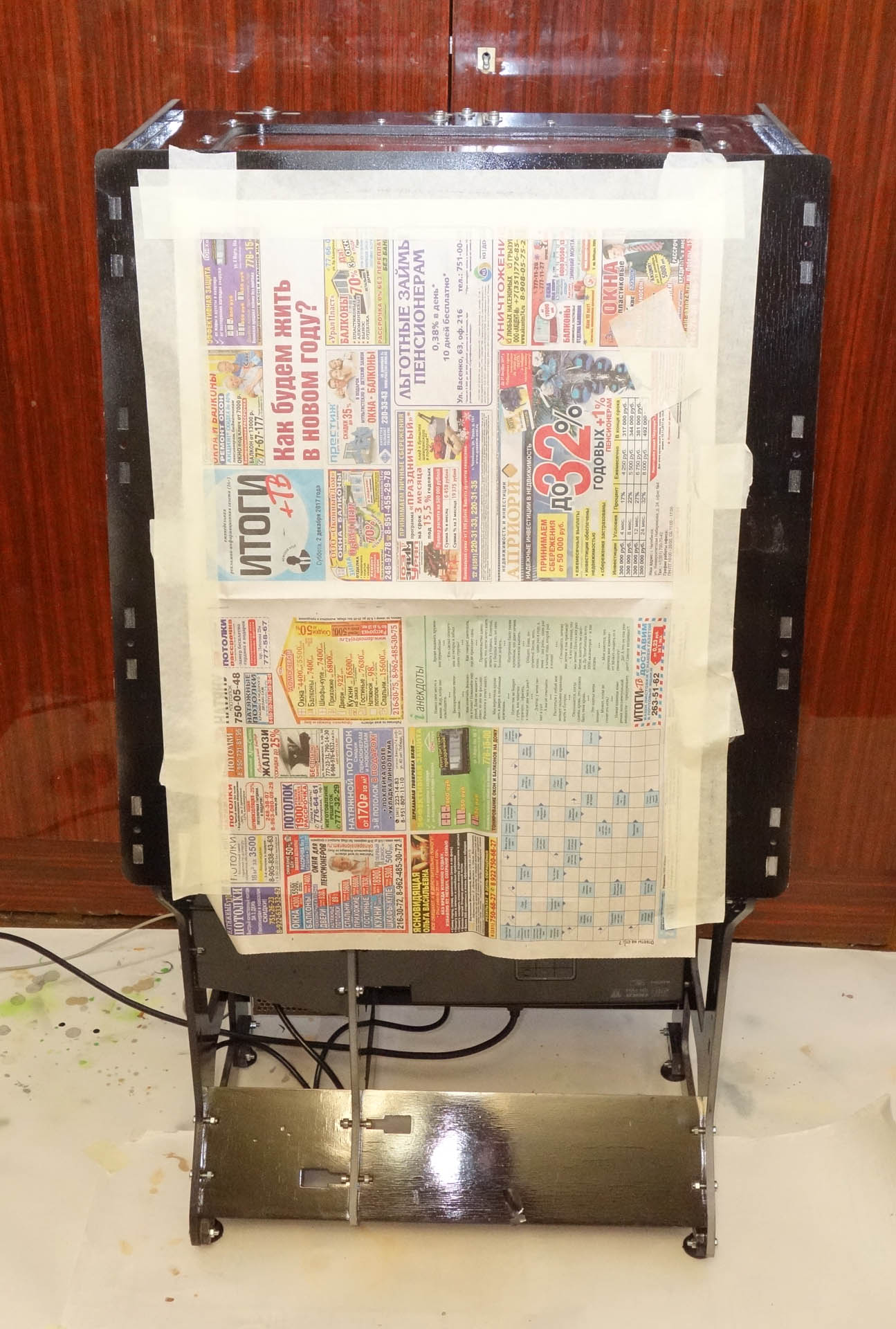

Сделан по второму варианту, который из фанеры, т.к. из "железа" одна рама получалась порядка 50 кг, что больно жирно.

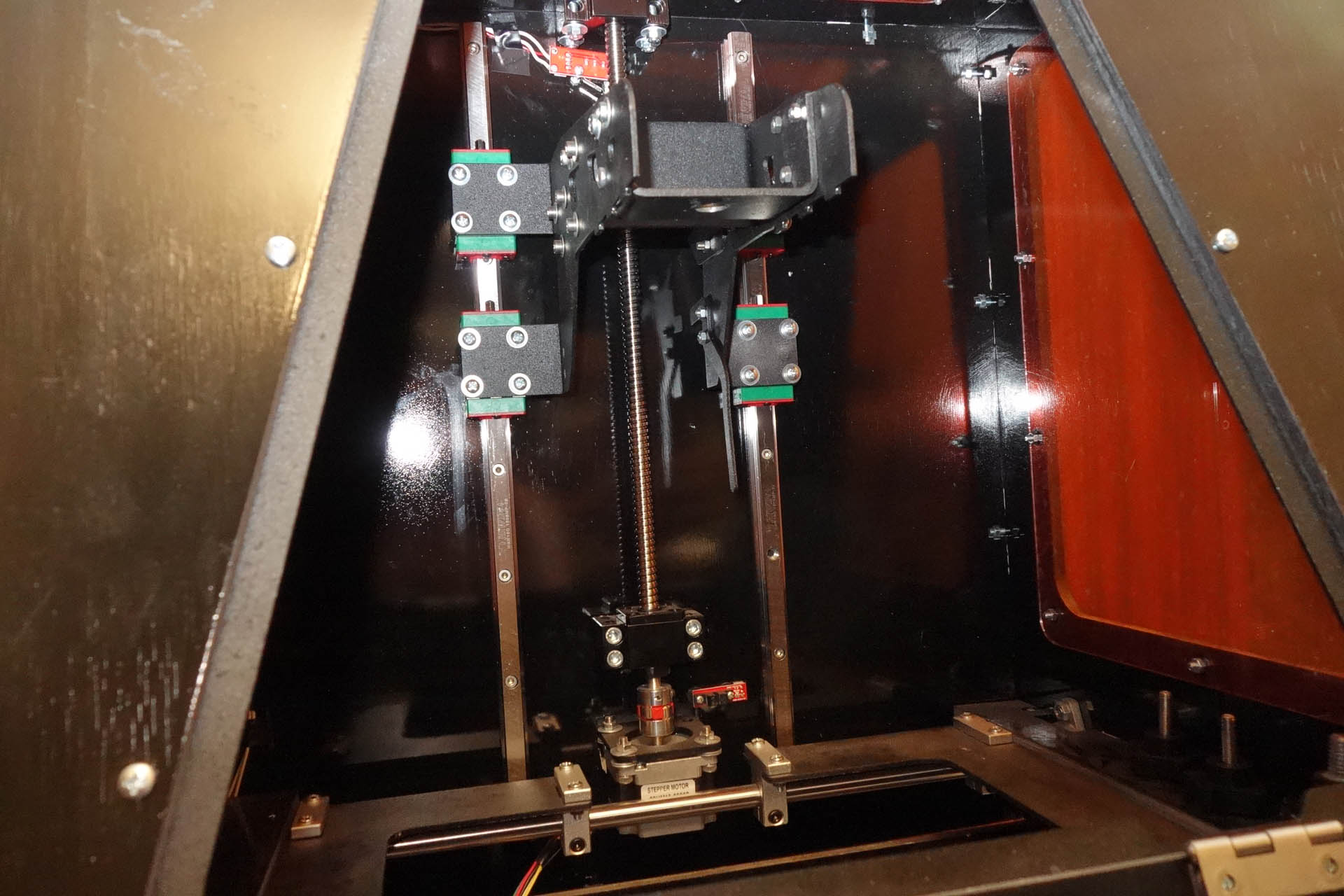

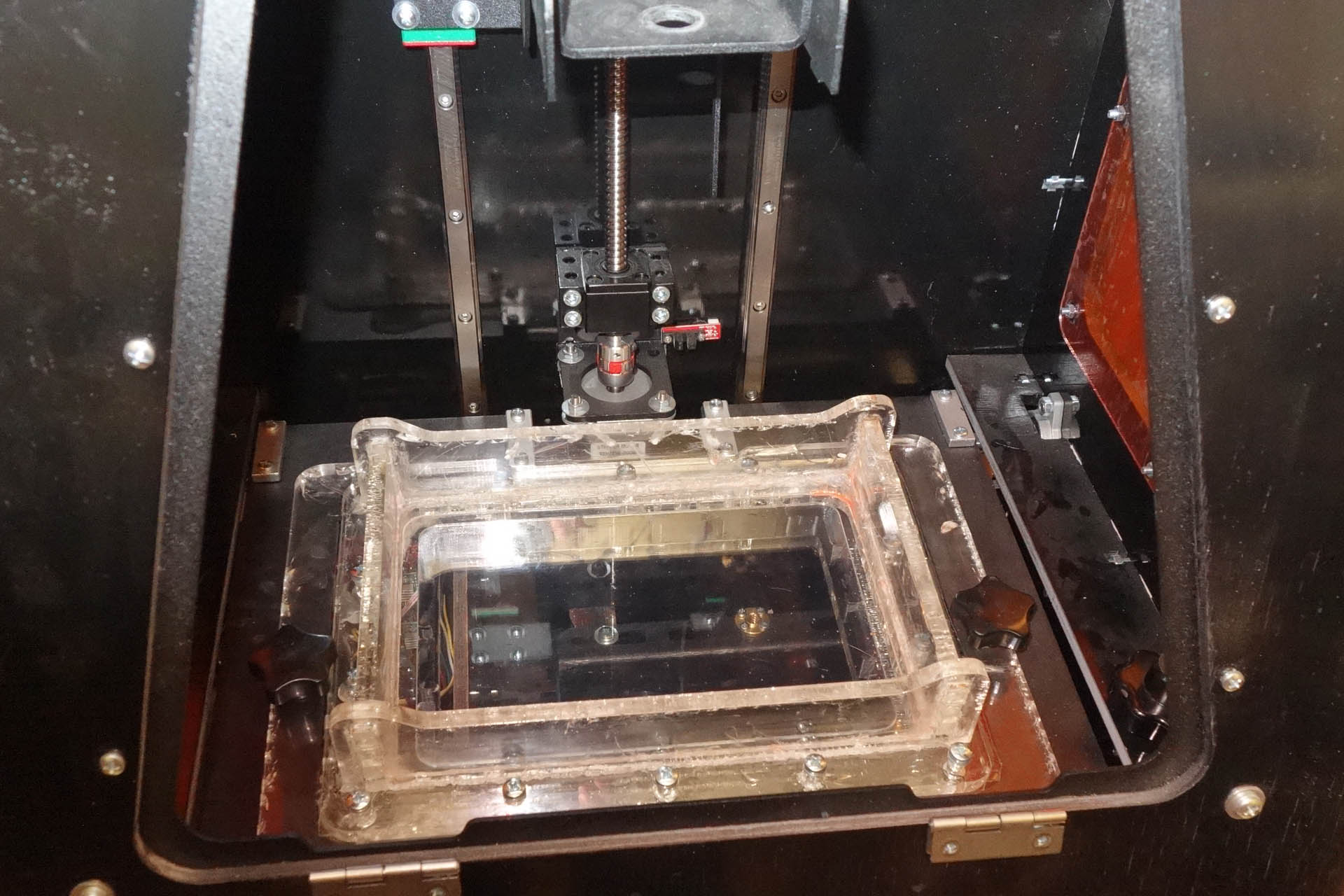

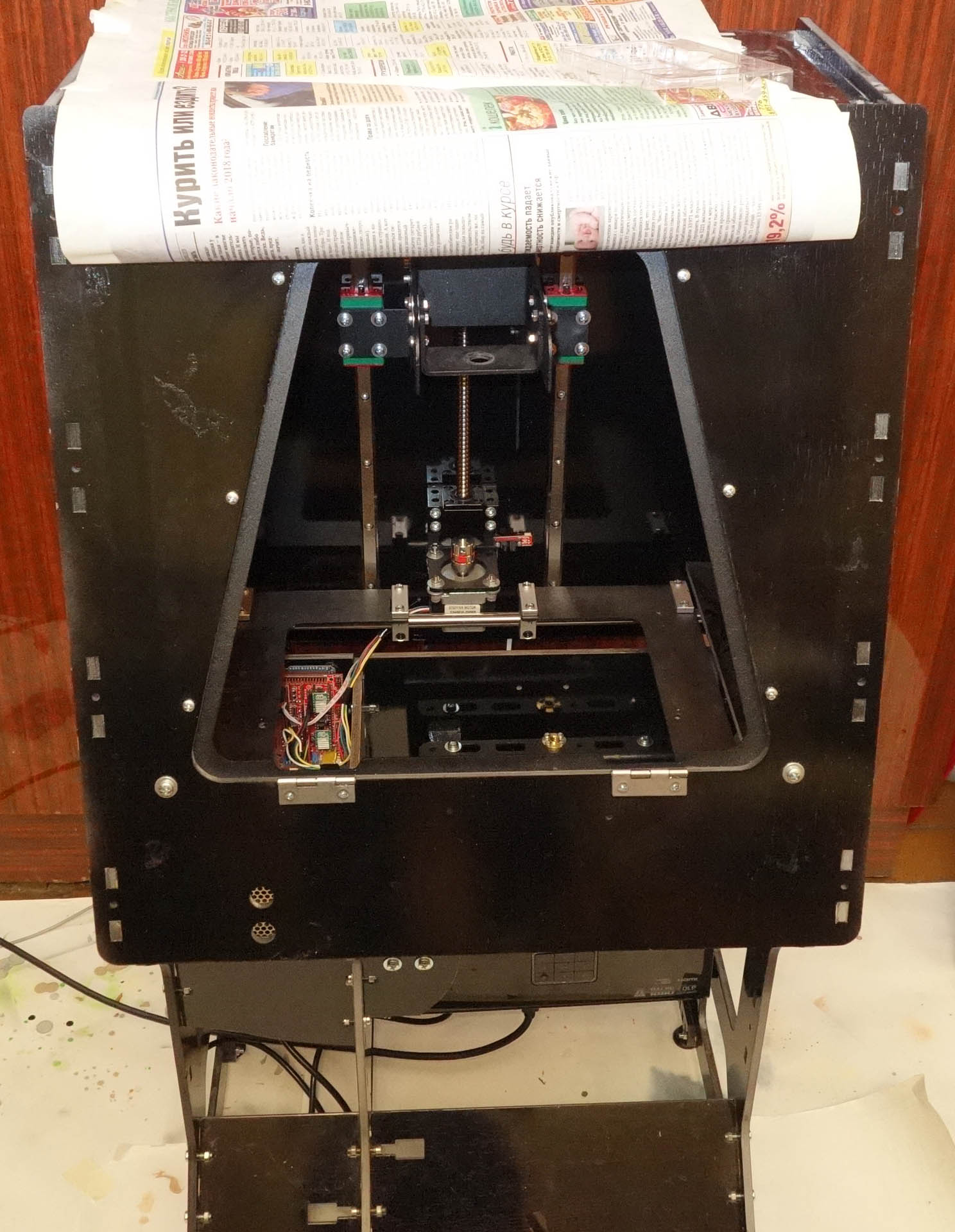

Рельсы 15 мм на оси Z, там же ШВП и NEMA23 на 0.9 градуса. Механизм тилта на NEMA17. Поле печати 192х108 мм.

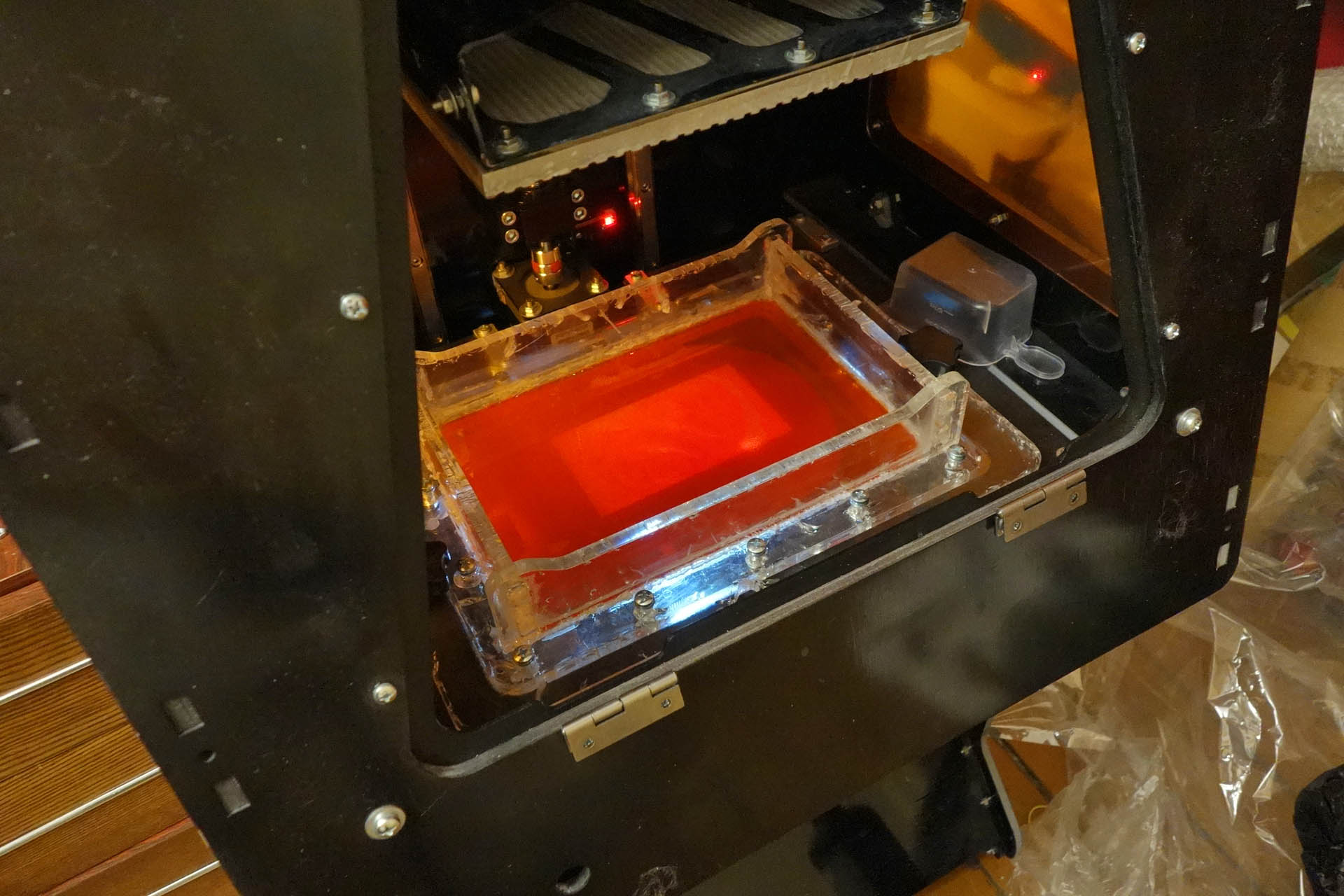

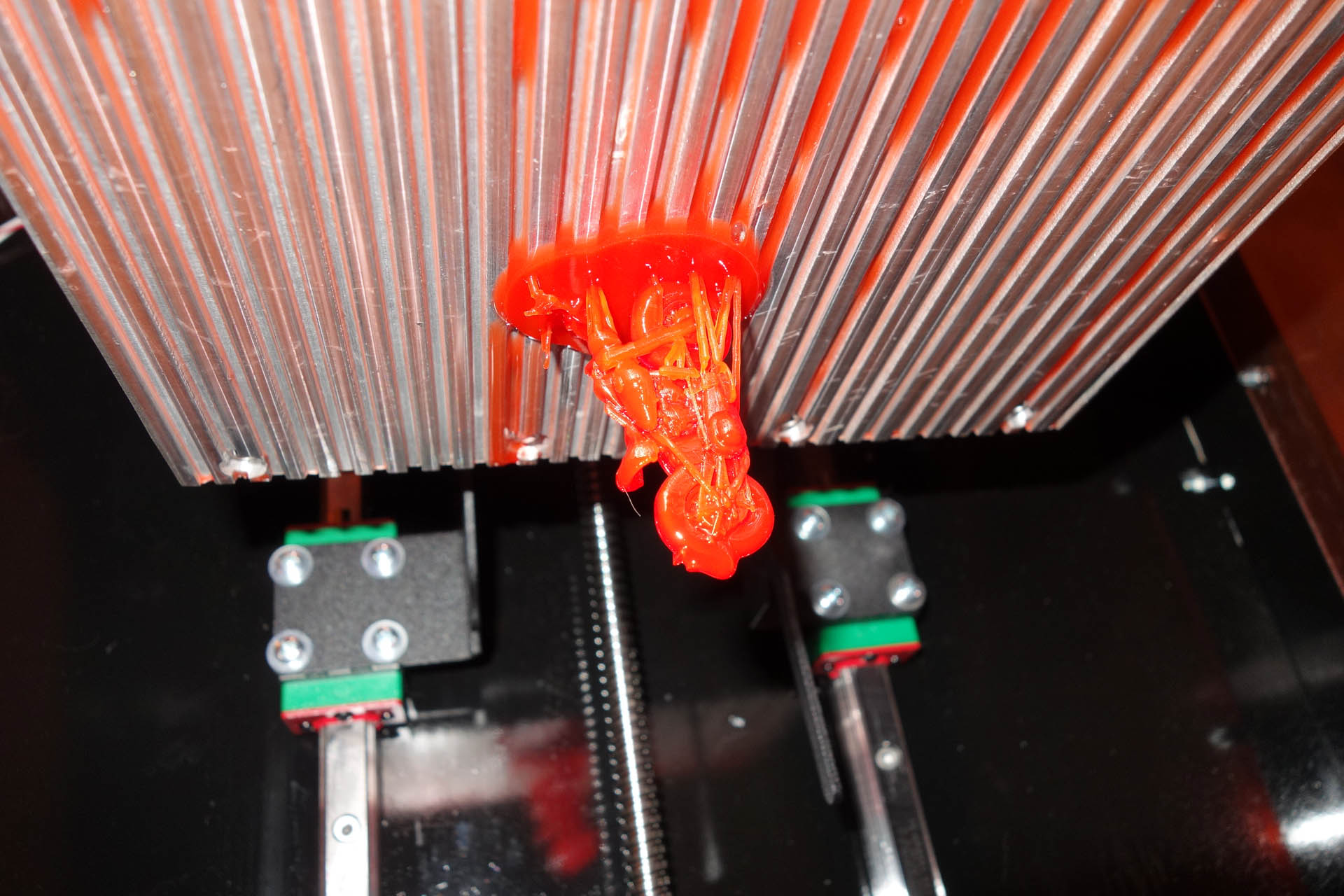

Скорость печати очень высокая, если проектор на малое поле настраивать (порядка 120 мм по горизонтали). Когда ставил засветку слоя 2,5 секунды, оказалось, что там раза в 3 меньше надо, т.к. виден был пересвет вглубь полимера.

Цена 20К без проектора :)
