АЦП AVR с дифференциальным входом и усилением.

Программирование микроконтроллеров AVR, PIC, ARM.
Разработка и изготовление печатных плат для модулей.

АЦП AVR с дифференциальным входом и усилением.

Сообщение blindman » 29 апр 2011, 15:41

Кто-нибудь юзал сабж, когда один из входов заземлен? Мысль была сэкономить на микрофонном усилителе, но в результате при усилении х10, в результате на выходе АЦП сплошные шумы. Кто нибудь делал что-то подобное? Может какие-то специальные меры принимали, разводка платы и т.п.?
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: АЦП AVR с дифференциальным входом и усилением.

Сообщение SERGEY_M » 29 апр 2011, 17:37

так микрофон наверное дает переменку?...
может один вход поднять делителем до 1/2 опорного?
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: АЦП AVR с дифференциальным входом и усилением.

Сообщение blindman » 29 апр 2011, 18:32

И получить те же шумы смещенные?
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: АЦП AVR с дифференциальным входом и усилением.

Сообщение SERGEY_M » 29 апр 2011, 19:04

ну на счет шумов сказать ничего не могу :pardon:

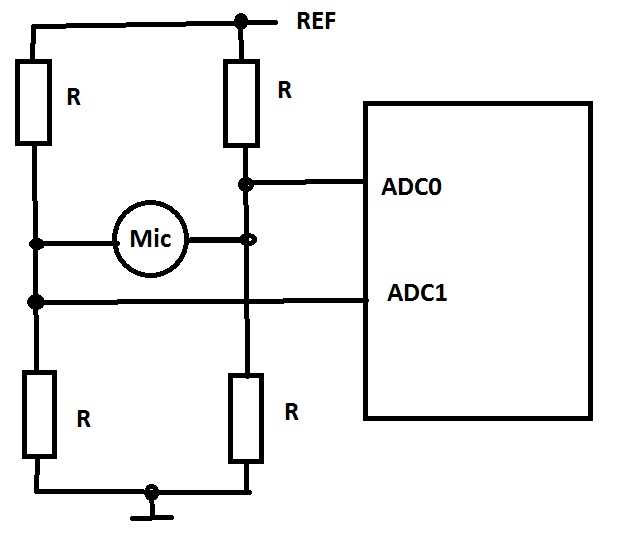

но я бы сделал так...

может даже микрофон через кондер включить...
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: АЦП AVR с дифференциальным входом и усилением.

Сообщение -= Александр =- » 29 апр 2011, 19:52

Замени микрофон на источник заранее известного сигнала и проверь весь тракт. Может микрофон плохой попался.
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: АЦП AVR с дифференциальным входом и усилением.

Сообщение blindman » 30 апр 2011, 06:27

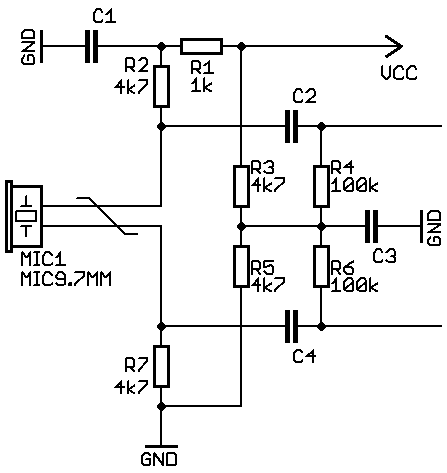

Пробовал и сигнал подавать, и просто заземлять вход - безрезультатно. Решил все таки сделать дифференциальный выход с микрофона, типа такого
Вложения
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: АЦП AVR с дифференциальным входом и усилением.

Сообщение avr123.nm.ru » 30 апр 2011, 08:43

МК не в ДИП случаем ?
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: АЦП AVR с дифференциальным входом и усилением.

Сообщение blindman » 30 апр 2011, 08:47

Случаем нет :)
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: АЦП AVR с дифференциальным входом и усилением.

Сообщение Michael_K » 30 апр 2011, 10:50

так микрофон электретный? наверное со встроенным предусилителем на полевике?
тогда у него по определению не дифф выход.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: АЦП AVR с дифференциальным входом и усилением.

Сообщение blindman » 30 апр 2011, 11:08

Очень даже дифференциальный, если включить через 2 резистора как на схеме и постоянку заблокировать. Правда там могут быть проблемы с наводками. из-за того что корпус с одним из выводов соединен - но это будем делать посмотреть. Сначала я думал что усиление не понадобится. Уже потом кинул свободный вход АЦП на землю
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: АЦП AVR с дифференциальным входом и усилением.

Сообщение avr123.nm.ru » 30 апр 2011, 14:11

blindman писал(а):Решил все таки сделать дифференциальный выход с микрофона, типа такого
ИМХО операционник в sot23-5 или в so-8 поприкольней будет. :D
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: АЦП AVR с дифференциальным входом и усилением.

Сообщение blindman » 30 апр 2011, 15:31

Конечно поприкольней. Жаль только что на "прикольности" польза и закончится.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич
