Как подключить ШД к МК(MEGA 8)???

Программирование микроконтроллеров AVR, PIC, ARM.
Разработка и изготовление печатных плат для модулей.

Как подключить ШД к МК(MEGA 8)???

Сообщение Demckiy » 10 май 2010, 12:36

Здравствуйте... Помогите подключить шаговый двигатель к микроконтроллеру MEGA8. И определить что за шаговый двигатель . На наклейки шд написано :
MSGB048A54 01
QH4-4091
5815B.
Из шд выходит 5 проводов : коричневой, синий, белый, красный, желтый...
И написать программу для MEGA8 для управления этим шд... Заранее спасибо...
Demckiy

Сообщения: 11
Зарегистрирован: 10 май 2010, 12:33

Re: Как подключить ШД к МК(MEGA 8)???

Сообщение Duhas » 10 май 2010, 13:01

Униполярный ШД судя по всему, остальное - в Гугл... про схему драйвера - в поиск по форуму и снова по гуглу..

ну или тут
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Как подключить ШД к МК(MEGA 8)???

Сообщение Demckiy » 10 май 2010, 13:41

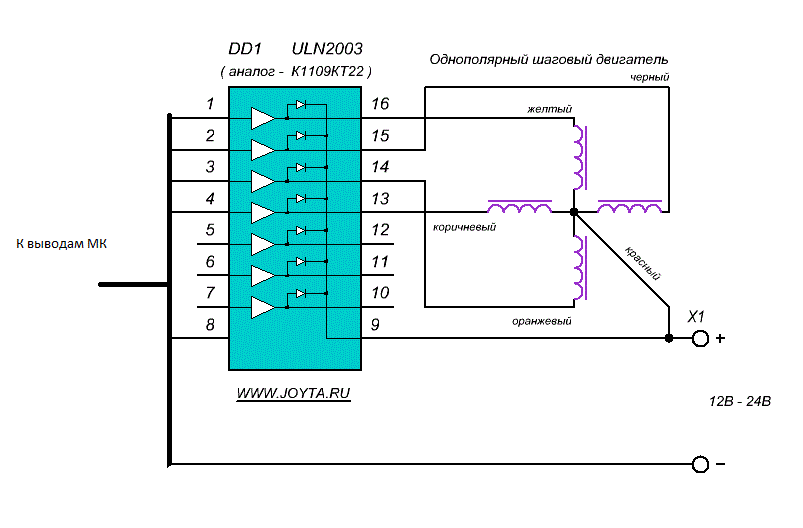

В гугле на эти шд нечего нету.....помогите разобраться какой провод за что отвечает? А схему хочу вот эту(но не знаю какой куда провод подключать):
Вложения
Demckiy

Сообщения: 11
Зарегистрирован: 10 май 2010, 12:33

Re: Как подключить ШД к МК(MEGA 8)???

Сообщение Duhas » 10 май 2010, 13:51

вы соберите схемУ, проверьте на светодиодах.. а с проводами разобраться - проблем не будет..

на счет проводов - берем цешку и мерим сопротивление между проводами... должен быть провод, относительно которого сопротивления будут одинаковы...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Как подключить ШД к МК(MEGA 8)???

Сообщение Radist » 10 май 2010, 14:41

А вы уверены, что у вас обмотки как на рисунке? У шаговиков обычно либо 6 выводов (две обмотки со средними точками) - это униполярные двигатели. Либо 4 вывода (две обмотки) - это биполярные двигатели. А про 5 впервые слышу. Может я отстал от жизни.
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Как подключить ШД к МК(MEGA 8)???

Сообщение Demckiy » 10 май 2010, 15:00

Duhas писал(а):вы соберите схемУ, проверьте на светодиодах.. а с проводами разобраться - проблем не будет..

на счет проводов - берем цешку и мерим сопротивление между проводами... должен быть провод, относительно которого сопротивления будут одинаковы...



А може поподробней написать как и что мерять ... и премер кода на СAVR тобто на СИ???
Demckiy

Сообщения: 11
Зарегистрирован: 10 май 2010, 12:33

Re: Как подключить ШД к МК(MEGA 8)???

Сообщение Duhas » 10 май 2010, 15:40

куда подробнее то ? у вас вообще есть базовые знания в области электроники?
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Как подключить ШД к МК(MEGA 8)???

Сообщение Demckiy » 10 май 2010, 19:22

Duhas писал(а):куда подробнее то ? у вас вообще есть базовые знания в области электроники?


У вы, только начинаю всему учиться ....
Demckiy

Сообщения: 11
Зарегистрирован: 10 май 2010, 12:33

Re: Как подключить ШД к МК(MEGA 8)???

Сообщение Myp » 10 май 2010, 20:33

про шд есть вот там http://www.stepmotor.ru/articles/
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15949
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Как подключить ШД к МК(MEGA 8)???

Сообщение Demckiy » 10 май 2010, 20:46

Есть два одинаковых шд:
сопротивления на первом шд:
Желтый + Красный = 44Ом
Желтый + Белый = 23 Ом
Желтый + Синий = 44 Ом
Желтый + Коричневой = 44 Ом
Красный + Белый = 23 Ом
Красный + Синий = 44 Ом
Красный + Коричневой = 44 Ом
Белый + Синий = 22 Ом
Белый + Коричневой = 22 Ом
Синий + Коричневой = 44 Ом

сопротивления на втором шд:
Желтый + Красный = 138 Ом
Желтый + Белый = 69 Ом
Желтый + Синий = 138 Ом
Желтый + Коричневой = 138 Ом
Красный + Белый = 69 Ом
Красный + Синий = 138 Ом
Красный + Коричневой = 138 Ом
Белый + Синий = 69 Ом
Белый + Коричневой = 70 Ом
Синий + Коричневой = 138 Ом
Demckiy

Сообщения: 11
Зарегистрирован: 10 май 2010, 12:33

Re: Как подключить ШД к МК(MEGA 8)???

Сообщение Romikgy » 10 май 2010, 23:42

белый общий ...
die Wahrheit ist irgendwo da draußen
Аватара пользователя
Romikgy

Сообщения: 677
Зарегистрирован: 15 ноя 2009, 13:37
Откуда: Odessa.UA

Re: Как подключить ШД к МК(MEGA 8)???

Сообщение Demckiy » 10 май 2010, 23:47

Как узнать рабочее напряжения и подскажите куда какой провод подключать в этой схеме...
Вложения
Demckiy

Сообщения: 11
Зарегистрирован: 10 май 2010, 12:33

Re: Как подключить ШД к МК(MEGA 8)???

Сообщение Demckiy » 11 май 2010, 16:24

Можете навести пример программы, что бы шд сделал 5 шагов в право и потом 3 шага влево...
Demckiy

Сообщения: 11
Зарегистрирован: 10 май 2010, 12:33

Re: Как подключить ШД к МК(MEGA 8)???

Сообщение Duhas » 11 май 2010, 17:12

у меня следующий совет - читайте информацию, ищите и еще раз читайте, начиная с основ.. что конкретно не понятно - спрашивайте..

ни у кого нет, практически, нет интереса делать что-то для вас, но объяснить непонятные моменты - большинство - с радостью...

и желательно описать имеющиеся навыки...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Как подключить ШД к МК(MEGA 8)???

Сообщение Drunya » 11 май 2010, 17:35

Demckiy писал(а):Как узнать рабочее напряжения и подскажите куда какой провод подключать в этой схеме...
Белый - центральный провод, идущий ко всем обмоткам на схеме. Остальные можно пока от фонаря подключить, запустить и если мотор не будет нормально крутиться, то пробовать менять разные провода местами. Я бы так сделал :) У меня был ШД от струйника на 24В, я его запускал от 5-ти и он крутился.
В архиве проект в PROTEUS со схемой и простенькой программкой.
stepp.rar
схема + прошивка
(44.87 КиБ) Скачиваний: 0
Глюк по-немецки означает "счастье"...
Аватара пользователя
Drunya

Сообщения: 196
Зарегистрирован: 05 июн 2007, 12:20
Откуда: Киев
прог. языки: C/C++, ASSEMBLER
