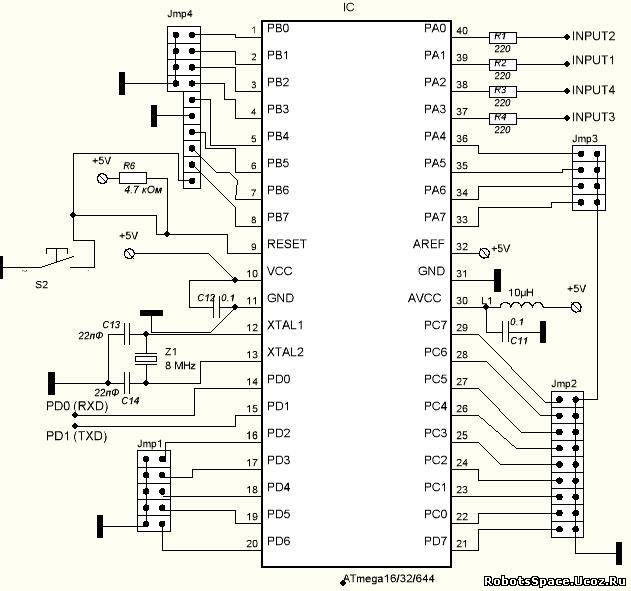

Привет Вот такая схема как на рисунке, понял что на INPUT 1-4 можно повешать кнопки симулируищее ввод ну и светодиоды соответствено, - а где порт вывода - ? (OUTPUT) - хочу привязать светодиоды сигнализирующие о выводе. Сама плата контроллера Просто хочется все по уму красиво сделать
GHOST_J_D писал(а):Привет Вот такая схема как на рисунке, понял что на INPUT 1-4 можно повешать кнопки симулируищее ввод ну и светодиоды соответствено, - а где порт вывода - ? (OUTPUT) - хочу привязать светодиоды сигнализирующие о выводе. Сама плата контроллера Просто хочется все по уму красиво сделать
Порты у микроконтроллера будут работать так (вход/выход), как ты этого захочешь.
GHOST_J_D писал(а): хочется все по уму красиво сделать

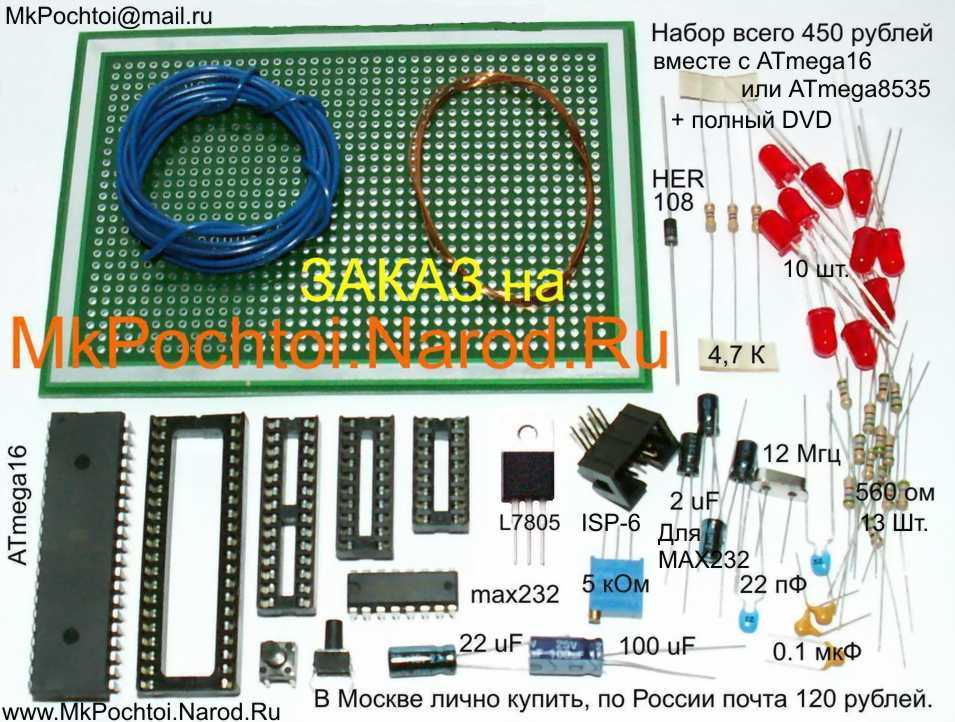

Возможно состав комплекта деталей для макетной вы можете взять как на этой макетке. для светодиодов нужны токоограничивающие резисторы. А дополнительные панельку можно использовать как клемники для монтажа проводнками как на беспаячных макетных платах.
GHOST_J_D писал(а):Привет Вот такая схема как на рисунке, понял что на INPUT 1-4 можно повешать кнопки симулируищее ввод ну и светодиоды соответствено, - а где порт вывода - ? (OUTPUT) - хочу привязать светодиоды сигнализирующие о выводе. Сама плата контроллера Просто хочется все по уму красиво сделать
вообще эти выводы на схеме предназначены для микросхемы L293D , что бы можно было управлять моторами на тот момент эта платы была первой (типо универсальная). На сайте в статьях можно найти куда более лучшие варианты
GHOST_J_D » 19 апр 2010, 09:59
