Переходник USB в COM и COM программатор

Сообщение Rolex » 25 янв 2010, 22:34

Купил такой программатор
http://www.megachip.ru/item.php?item_id=174462
всегда считал что com порт у меня в компе есть,ан нету его.В магазине подобный товар обмену не подлежит,подскажите-поможет ли данный переходник
http://www.megachip.ru/item.php?item_id=642562
и вообще есть ли ещё варианты.Спасибо.
Rolex

Сообщения: 66
Зарегистрирован: 23 янв 2007, 15:25
Откуда: Петербург

Re: Переходник USB в COM и COM программатор

Сообщение yak-40 » 25 янв 2010, 22:44

Пробовать надо :)
У меня вот через такой без проблем программатор работает http://www.moxa.com/product/UPort_1110.htm
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Переходник USB в COM и COM программатор

Сообщение Rolex » 25 янв 2010, 22:53

Другие пробовали?Программатор какой?
Rolex

Сообщения: 66
Зарегистрирован: 23 янв 2007, 15:25
Откуда: Петербург

Re: Переходник USB в COM и COM программатор

Сообщение yak-40 » 25 янв 2010, 22:58

Другие не пробовал. Но у них у всех один принцип. USB->COM мост на микросхеме FT232 или аналогичной.
Програматор самодельный. Аналог SТК-500.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Переходник USB в COM и COM программатор

Сообщение Rolex » 25 янв 2010, 23:03

Центральная часть устройства – микроконтроллер CP2102 производства SILICON LABORATORIES. В качестве микросхемы драйвера уровней применен преобразователь MAX3243 производства фирмы Texas Instruments. Переходник обеспечивает все модемные сигналы: DSR, DTR, RTS, CTS, RI, DCD, а также основные сигналы RXD и TXD.

Добавлено спустя 26 секунд:
Это есть гуд?нашел в описании к нему
Rolex

Сообщения: 66
Зарегистрирован: 23 янв 2007, 15:25
Откуда: Петербург

Re: Переходник USB в COM и COM программатор

Сообщение =DeaD= » 25 янв 2010, 23:06

CP2102 вроде полноценный сам по себе.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Переходник USB в COM и COM программатор

Сообщение Rolex » 26 янв 2010, 11:57

А если использовать pci com контроллер?все будет четко,без падения скорости прошивки и прочих проблем с совместимостью???
Rolex

Сообщения: 66
Зарегистрирован: 23 янв 2007, 15:25
Откуда: Петербург

Re: Переходник USB в COM и COM программатор

Сообщение MiBBiM » 26 янв 2010, 21:08

ай да мастеркит, ну дельцы, на dealextreme такой переходник 3$ стоит в корпусе и с кабелем (и с доставкой).
Tomorrow will be. Better
Аватара пользователя
MiBBiM

Сообщения: 1866
Зарегистрирован: 29 окт 2007, 18:11
Откуда: Пермь
прог. языки: Brainfuck/Basic/Delphi/C++/Lisp/x86asm/JavaScript

Re: Переходник USB в COM и COM программатор

Сообщение Rolex » 27 янв 2010, 00:26

Ну что я могу сказать..хорошо хоть они есть,а я сегодня все таки обменял com-программатор на usb AVRISP mk2.

Добавлено спустя 1 час 49 минут 47 секунд:

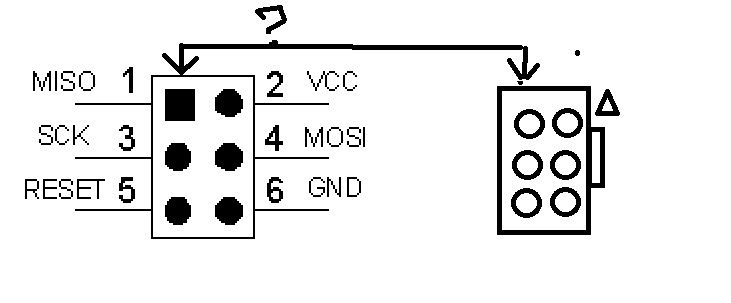

Проблемы с расключкой разъёма программатора.
Картинка прилагается,с одной стороны из руководства с другой то что я имею,там ещё треугольник какой то небольшой пропечатан в разъёме. мне было бы понятней,если бы там был плюс например,подскажите на что визуально ориентироваться-от чего считать Vcc или MOSI
Вложения
.png
.png (9.61 КиБ) Просмотров: 2025
Rolex

Сообщения: 66
Зарегистрирован: 23 янв 2007, 15:25
Откуда: Петербург

Re: Переходник USB в COM и COM программатор

Сообщение yak-40 » 27 янв 2010, 10:27

Треугольник на разъеме обозначает первый контакт.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Переходник USB в COM и COM программатор

Сообщение avr123.nm.ru » 27 янв 2010, 11:18

Rolex писал(а):подскажите на что визуально ориентироваться-от чего считать Vcc или MOSI

Ориентируйтесь на "Все о прошивке AVR" - http://proavr.narod.ru/07.htm - там написано правильно и рисунки РАСТОЛКОВАНЫ.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Переходник USB в COM и COM программатор

Сообщение Rolex » 28 янв 2010, 00:09

Всем спасибо,разобрался.MISO это там где треугольник.
Rolex

Сообщения: 66
Зарегистрирован: 23 янв 2007, 15:25
Откуда: Петербург
