радиожучок на AT90S2313

Программирование микроконтроллеров AVR, PIC, ARM.
Разработка и изготовление печатных плат для модулей.

радиожучок на AT90S2313

Сообщение gambit6 » 13 окт 2005, 17:51

Реально собрать такой девайс? Чтоб по размерам маленький был...
передавал звуковой сигнал на УКВ радиоприемник на расстоянии 150 метров? Кто может помочь в создании сего чуда техники?
Просто на схемах жуков в инете деталей до фига, а хотелось бы на одной масенькой микросхемке.
Аватара пользователя
gambit6

Сообщения: 189
Зарегистрирован: 10 янв 2005, 12:18
Откуда: Санкт-Петербург

Сообщение setar » 13 окт 2005, 18:06

я бы сказал для этого специализированных схем дофига,
покопаюсь дома, вроде была спецлитература.
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Сообщение gambit6 » 13 окт 2005, 19:08

Да, было бы классно написать прогу для микроконтроллера,
подключить антенку, кварц и микрофон. Сидеть и слушать.... ммм....
:)))
Аватара пользователя
gambit6

Сообщения: 189
Зарегистрирован: 10 янв 2005, 12:18
Откуда: Санкт-Петербург

Сообщение -= Александр =- » 13 окт 2005, 23:05

Тут без контроллера куда проще - УКВ передатчик на паре транзисторов собрать можно...  :wink:
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3678
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C/C++, Python, asm
ФИО: Курмис Александр Андреевич

Сообщение lamobot.cpp » 16 окт 2005, 15:17

а зачем тут вообще микроконтроллер? оцифровывать сигнал чтоли? :) ну ну :) круто получиться :)

куда проще собрать передатчик на двух транзиторах :) или имелось ввиду использовать внутренний осциллятор в формировании несущей?
Аватара пользователя
lamobot.cpp

Сообщения: 54
Зарегистрирован: 19 авг 2005, 16:58
Откуда: г. Москва
ФИО: Константин Павлихин

Сообщение chief » 17 окт 2005, 22:41

Можно сигнал попробовать АЦП обработать а для передачи использовать спец микросхемы от атмела, потом синал на ЦАП выдать на усилитель. Я тоже люблю нестандартные решения, но зачем же так извращатся? Есть куча первокласных базовых схем. Использовать контроллер для уменьшения габаритов вряд ли получится. Я смысла не вижу... Как вариант можно контроллер использовать для кодирования речи. Удачи...
http://www.avrdevices.narod.ru ICQ 204203081 Жду ваших предложений...
Аватара пользователя
chief

Сообщения: 60
Зарегистрирован: 22 янв 2005, 21:47
Откуда: Нетешин Хмельницкая обл. Украина

Сообщение AlphA » 19 окт 2005, 11:39

Цифровой МК в качестве передатчика - это изврат. УКВ он передавать точно не сможет. А если будет внешний генератор и РЧ усилитель, то зачем тут МК?

*OFF TOP*
На прошлой неделе, ради эксперемента, сделал из AVR'ки аудио усилок класса D.
Работает так: звуковой сигнал (с компа брал) оцифровывается встроенным в МК АЦП. Мгновенное значение амплитуды (цифровое) передаётся на блок сравнения таймера-счётчика (который работает в режиме Fast-PWM)... Ну и далее, с выхода OC1А на силовой транзюк :)
АЦП работает на частоте 250кГц (около 19 киловыборок в с), ШИМ на 31кГц.
Качество звука... только если высокие перед входом обрезать и юзать для саба.
Вобщем, эксперемент удался частично. Было получено именно то, что ожидалось. Однако, найдены интересные особенности:
MOSFET с управлением лог. уровнем IRL3705N на частоте 31кГц от AVR'ки не открывается! Заявленные 40мА на выходе не достаточны для перезарядки ёмкости затвора. Необходимо его чем-то драйверить. Я юзал КР1128КТ3 (аналог L293, или как их там - 4 силовых полумоста). С ним всё ок стало.
*END OFF TOP*
AlphA

Сообщения: 111
Зарегистрирован: 21 апр 2005, 01:19
Откуда: Екб

Сообщение Mike_MA » 19 окт 2005, 15:49

Есть у ATMEL'а микросхема у которой есть передатчик на борту с контроллером. Сам контроллер похож на 2313, но корпус 28 ног SOIC. Такой контроллер можно попробовать для такого дела.
Это контроллеры у ATMEL'а называются "AT86RF401", "AT86RF211", "AT86RF211S" .
Mike_MA

Сообщения: 367
Зарегистрирован: 07 фев 2005, 17:41
Откуда: Санкт-Петербург

Сообщение Magnus » 07 фев 2006, 18:18

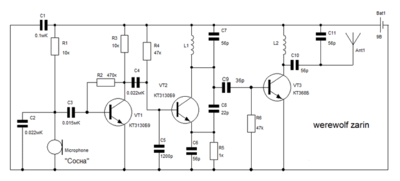

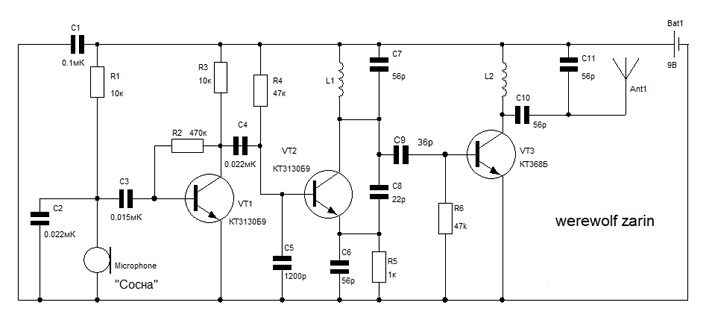

вот 100% схемка исходя из названия, проверена рунетом :D
Вложения
Magnus

Сообщения: 44
Зарегистрирован: 05 фев 2006, 15:40
Откуда: Россия, Ярославль
