Re: AT90USBxxx

Сообщение D'Ark Trouyan » 20 окт 2010, 19:19

citizen писал(а):Avcc(32 ножка) подключен к питанию? Должен быть подключен.
Могу выложить фотографию рабочей макетки для данного контроллера.

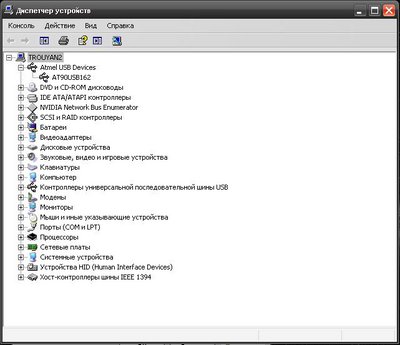

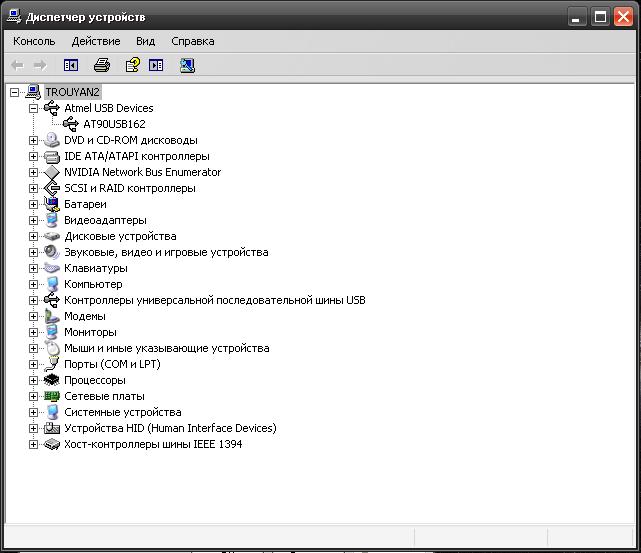

нет, ее еще не подключил, Я считал, что нужна только для АЦП. Но уже есть первые удачные шаги(см. рис.)!
Проблема оказалась в том, что Я для начала проверил жив ли МК по SPI. Прочитал сигнатуру и стер флеш :durak: , таким образом удалив заводской bootloader. Пришлось поковыряться в инете и на сайте атмел и вернуть всё как было )))
(кстати заработало ток на одном ПК, второй видать чистить пора, старушка винда балуется )))

Щас пытаюсь понять почему флип не запускается, появляется черное дос окошко и сразу закрывается .....
Вложения
Первая победа.JPG
vivere militare est
Аватара пользователя
D'Ark Trouyan

Сообщения: 76
Зарегистрирован: 21 сен 2006, 22:42
Откуда: М.О.

Re: AT90USBxxx

Сообщение citizen » 20 окт 2010, 21:08

Ацп в at90usb162 нет. соглано даташиту, от avcc питается PLL, который может требоваться для flip (pll используется для usb).
Что интересно, в даташите при напряжении питания 5 вольт советуют отключить Ucap от питания, и соединять его через конденсатор с землей.
Еще раз советую обратить внимание на reset и hwb - они обязательно должны быть подтянуты к земле.
Аватара пользователя
citizen

Сообщения: 315
Зарегистрирован: 12 окт 2008, 12:40
Откуда: Красногорск, Подмосковье

Re: AT90USBxxx

Сообщение D'Ark Trouyan » 22 окт 2010, 14:02

citizen писал(а):Еще раз советую обратить внимание на reset и hwb - они обязательно должны быть подтянуты к земле.

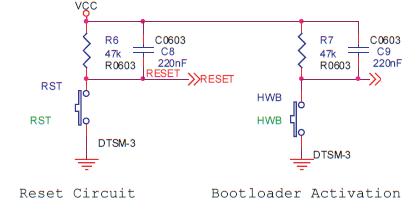

Полагаю следующая схема - корректное подключение Reset и HWB
Вложения
vivere militare est
Аватара пользователя
D'Ark Trouyan

Сообщения: 76
Зарегистрирован: 21 сен 2006, 22:42
Откуда: М.О.

Re: AT90USBxxx

Сообщение Reshek » 30 ноя 2010, 15:37

Так-же советуют ставить резистор между кнопкой и пином. Так как при случанойм выводе (программно) высокого уровня на пин, и нажатии кнопки - пин сгорит. Актуально как минимум для HWB, так как это ещё и PD7.
Reshek

Сообщения: 1
Зарегистрирован: 30 ноя 2010, 15:33
